Operativ tidsperiod




Navigeringsradar PN-59

Flygburen navigeringsutrustning för fpl J35 Draken.







PN-59 apparatenhet på sin monteringsbädd

PN-59 apparatenhet på sin monteringsbädd

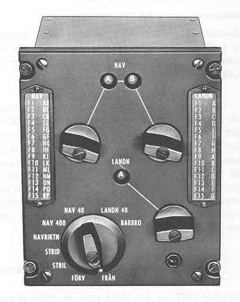

PN-59 manöverlåda

PN-59 manöverlåda

Antenner på ryggen, buken och i luftintagen

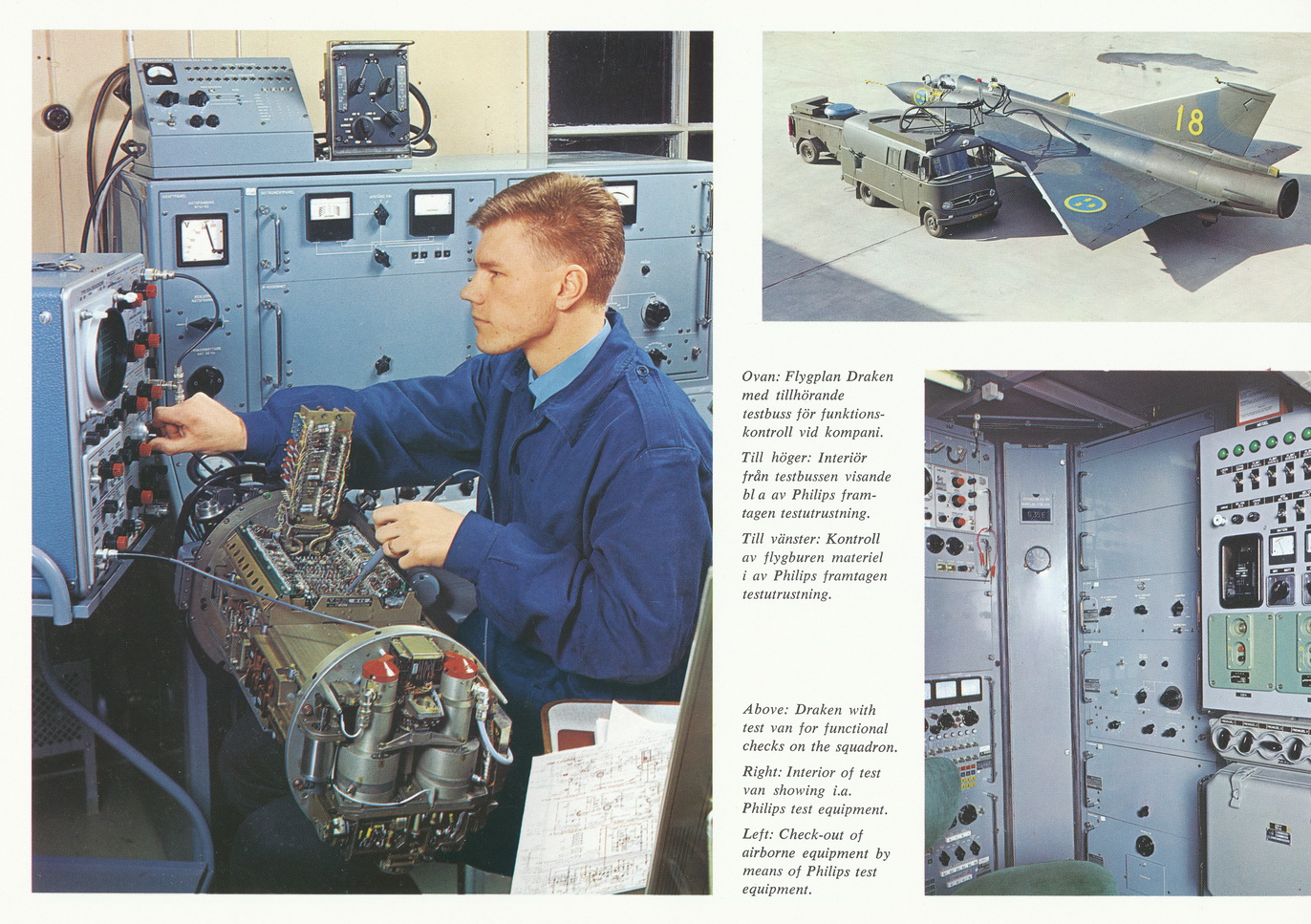

Provningsutrustning för PN-59.
WTG-59 för provning på verkstad samt PP-59 i testbuss för Fpl35.
(Broschyr Philips Teleindustri AB)

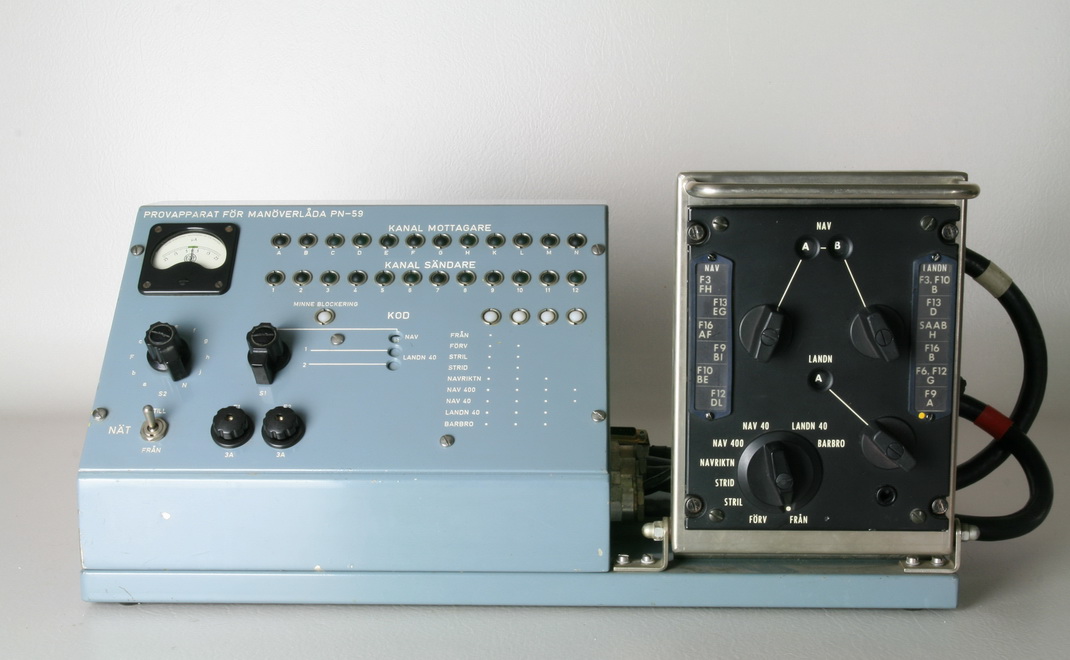

Provdon PN-59 manöverlåda

Navigeringsradar PN-59/A var en svensk vidareutveckling av det engelska PN-50-systemet. PN-59 kom i bruk under första hälften av 1960-talet och var avsedd att användas i FPL35 för navigering. Den tillverkades i tre varianter, PN-593, PN-594 och PN595.
Det nya systemet bestod liksom dess föregångare av en flygplanburen enhet som arbetade mot fyrar på marken. Eftersom det nya systemet konstruerades för att vara störtåligare än det tidigare krävdes också att markfyrarna förbättrades. De fick beteckningarna PN-60 och PN-521. Den senare byttes under 1970-talet ut mot den moderna PN-55.


Kommunikationen mellan PN-59 i flygplanet och radarfyrarna på marken skedde med pulsade och kodade signaler på ultrakortvåg, VHF. Flygföraren valde fyr genom att ställa in fyrens frekvens och kod med manöverlådans fyrväljare.
Med manöverlådans funktionsväljare valde flygföraren navigerings- eller landningsfunktion. Information om avstånd presenterades på avståndsindikatorn och riktning presenterades på styrindikatorn.

I navigeringsfunktion bestämdes riktning och avstånd till navigeringsfyr PN-60 med hjälp av kodade frågepulser som sändes ut av PN-59 och som besvarades av PN-60. Fyren sände ut kodade svarssignaler via en rundstrålande antenn och i flygplanet togs signalen emot via två antenner, en i vardera luftintaget. Tiden mellan utsänd frågepuls och mottagen svarspuls utgjorde ett mått på avståndet och skillnaden i signalamplitud från de två mottagarantennerna var ett mått på riktningen till markfyren. PN-59 kunde vid radiotystnad även utvärdera riktningen till markfyren utan att skicka ut frågepulser eftersom markfyren förutom svarssignaler också kontinuerligt sände ut signaler.

I landningsfunktion bestämdes avståndet till landningsfyr PN-521/PN-55 via kodade frågepulser men med en i banriktningen utsänd okodad svarsignal. Riktningsinformationen utvärderades från fyra i banriktningen kontinuerligt utsända lober med kodade signaler som togs emot av en rundstrålande antenn på flygplanet.

PN-59 hade fyra antenner. Sändarantennen satt på flygplanets undersida, den rundstrålande mottagarantennen satt på flygplanets rygg och delades med flygradion och de två riktantennerna fanns gömda i motorns båda luftintag.

Informationen från PN-59 kunde i FPL35 behandlas i datacentralen så att flygföraren automatiskt fick lämplig inflygningskurva och plané till sättpunkten på landningsbanan.

PN-59 fanns i fyra varianter - PN-592 prototyp, PN-593 rörbestyckad, PN-594 med elektronrör och transistorer och  PN-595 en geometriskt anpassad PN-594 för att passa i J35A.

Bilder på PN-594.




Skrivet av Göran Svanborg
Senast uppdaterad 2019-08-19

  Källa:
Beskrivning PN-594/PN-595. Utgiven av Flygvapnet 1968
