Sökmottagare PQ-04/T (AN/APR-4)

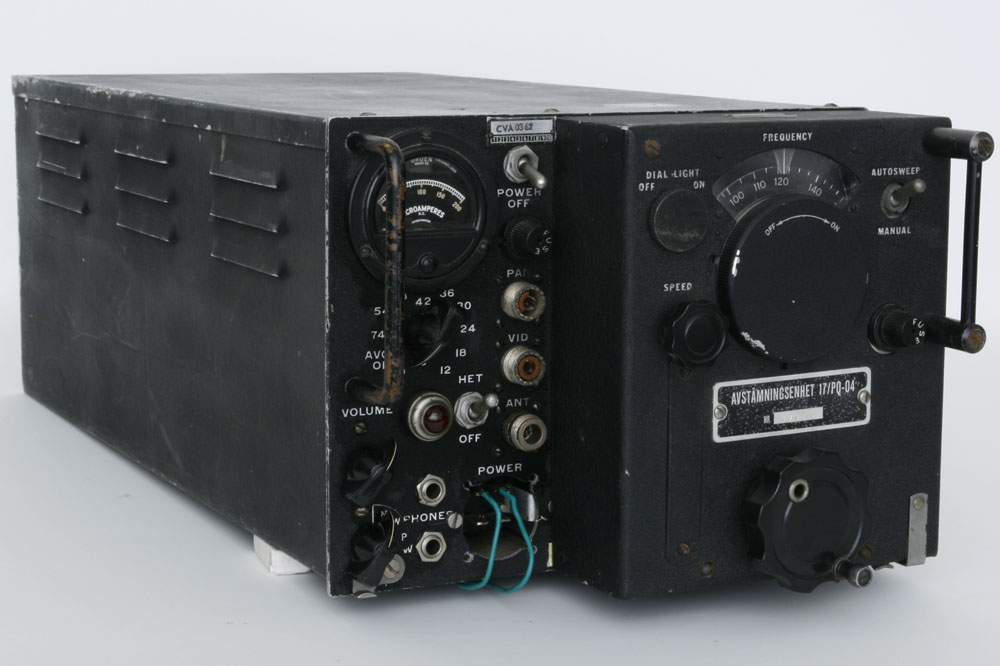

Sökmottagaren PQ-04/T

Klicka för förstoring

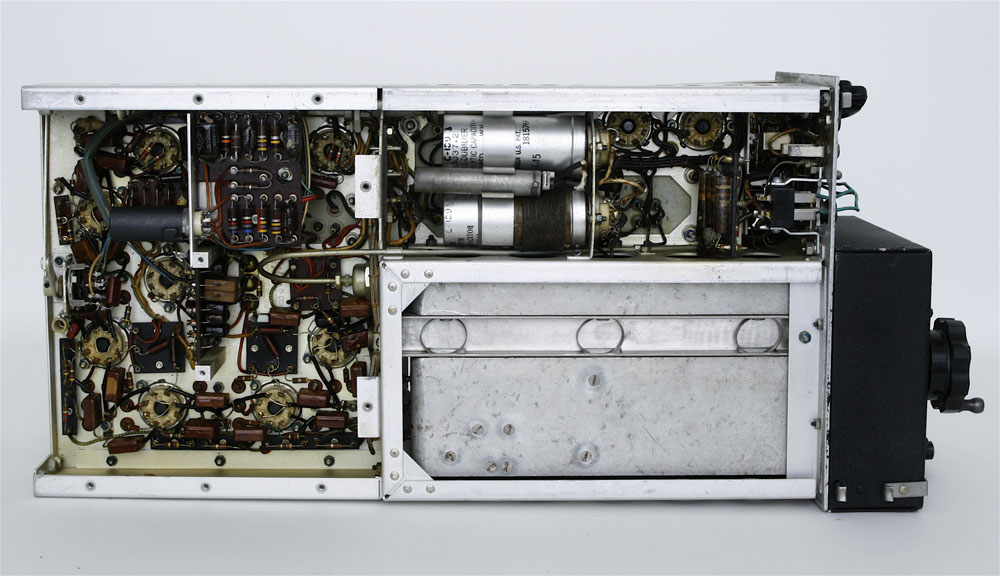

Undersidan av mottagaren

Klicka för förstoring

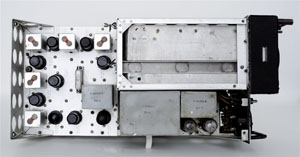

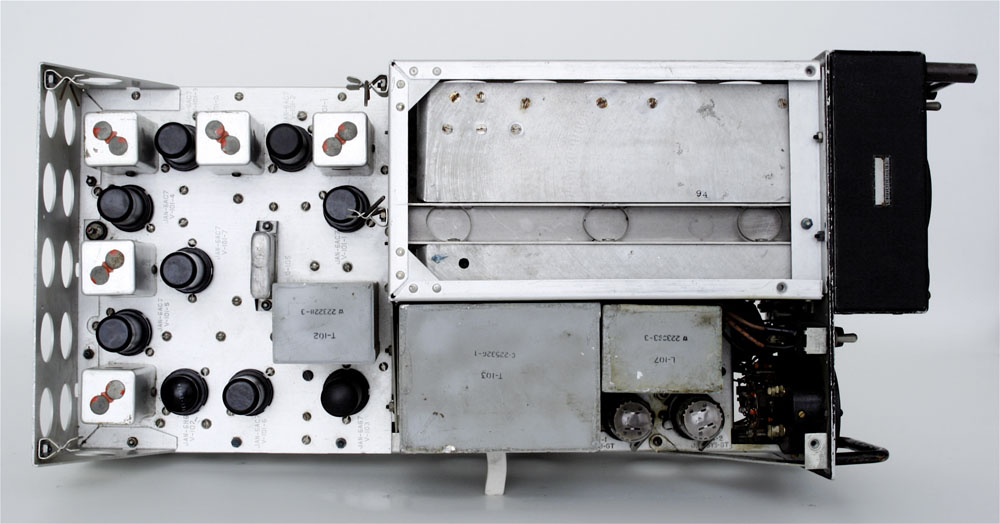

 Översidan av mottagaren

Klicka för förstoring

Mottagaren utan avstämningsenhet

Klicka för förstoring

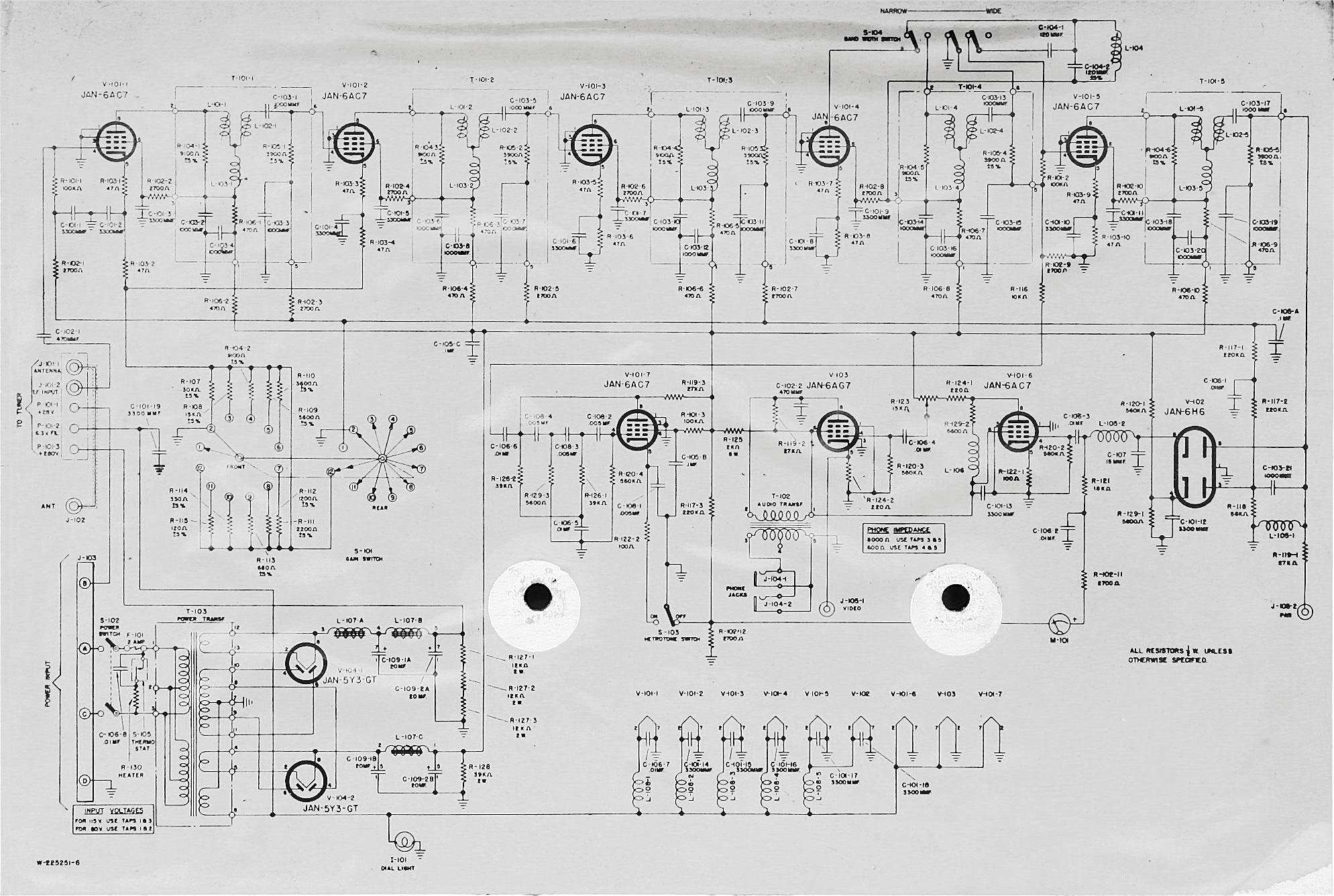

Kopplingsschema för mottagaren.

Klicka för förstoring

Sökmottagare PQ-04/T (AN/APR-4) var installerad i Flygplan TP79001 (DC-3), som blev nedskjuten i Östersjön 3 juni 1952.

Sökmottagaren är en mottagare konstruerad för att mäta frekvensen av radar- eller radiosignaler inom sitt frekvensområde. Det är en superheterodynmottagare med  fem utbytbara avstämningsenheter med motordrivna avstämningskretsar, som kan skanna igenom det aktuella frekvensområdet.

Sökmottagaren var i bruk 1945 - 1962 (?)

Underhållsverkstad var Centrala Flygverkstaden i Arboga (CVA)

Typ av signal:
AM, CW

Frekvensområde:
38 MHz – 4000 MHz med 5 utbytbara avstämningsenheter:

• Avstämningsenhet 16/PQ-04 (TN-16) 38-95 MHz

• Avstämningsenhet 17//PQ-04 (TN-17) 74-320 MHz

• Avstämningsenhet 18/PQ-04 (TN-18) 300-1000 MHz

• Avstämningsenhet 19/PQ-04 (TN-19) 975-2200 MHz

• Avstämningsenhet 54/PQ-04 (TN-54) 2150-4000 MHz

Rörbestyckning:

• 2 st. 5Y3, 1 st. 6AG7, 1 st.  6AG7, 6 St.  6AC7

• Avstämningsenhet 16:    2 st.  9002

• Avstämningsenhet 17:    2 st.  955

• Avstämningsenhet 18:    1 st.  955

• Avstämningsenhet 19:    1 st. 703-A, 1 st.  6E5

• Avstämningsenhet 54:    1 st.  CTL 703A

Strömförsörjning:  80 eller 115 V, 60 – 2000 Hz.

                                28 V DC, 900 mA (för avstämningsmotorn)

Mått:                        ca 20 x 28 x 63 cm

Vikt:                        ca 43 kg

Antenner:

• 1 st.    Svärdantenn AS-25 VHF/UHF
  90 - 420 (- 1000) MHz

• 4 st.    Svärdantenn A-38A VHF
  (60 -) 90 - 200 (- 300) MHz

• 2 st.    Konantenn med radom AT-49 VHF/UHF
  (175 -) 300 - 3000 MHz

• 2 st.    Konantenn med radom AS-125 UHF/SHF
  1000 – 3000 (- 6000) MHz

• 2 st.    Trådantenn HF.

• 1 st.    Pejlantenn med radom Elgar UHF/SHF
  2 – 4 GHz

Källor / Rekommenderad läsning:

• Electronic Countermeasures Position
  (Från AAFRadio - U.S. Military Aircraft Avionics from 1939 to 1945)

• The Surveillance and Analysis Equipment
  (Från AAFRadio - U.S. Military Aircraft Avionics from 1939 to 1945)

Sammanställt av Erland Hall
