Radarhöjdmätare PH-10/A |
|
|
|
Utrustning för mätning av ett flygplans höjd över underliggande terräng eller vatten.

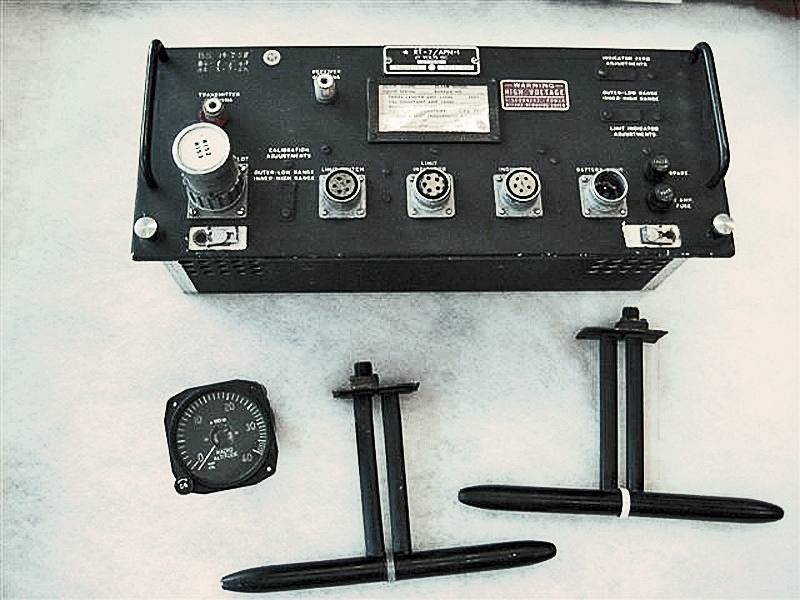

1947 inköptes från surpluslager en amerikansk radarutrustning för höjdmätning i flygplan, AN/APN-1. Efter prov på Bromma lab beslöts 1949 att anskaffa 150 utrustningar för montage i flygplan Tp47, T18 och S18A. Den svenska beteckningen blev PH-10/A och det var främst flygplan som skulle operera över hav som försågs med detta hjälpmedel. Utrustningen bestod av sändtagare, två ”cigarrantenner” och ett visarinstrument. Radarn var frekvensmodulerad med triangelvåg och fungerade i princip som beskrivs under radarhöjdmätare PH-11.
Frekvensområdet var 420 – 460 MHz med mätområdena 0....400 feet respektive 0....4 000 feet.
1955 modifierades PH-10/A för att visa höjden i meter i stället för feet.
Källa: Bl.a. Krigsarkivet, Flygförvaltningen, Materielavdelningen, inkommande H-handlingar 1947, Ser F1, vol 15.
Skrivet av K-G Andersson
Senast uppdaterad 2016-02-11 |
