TILS-mottagare

Cutler-Hammer AIL - TILS Receiver

Telephonic – TILS II Receiver

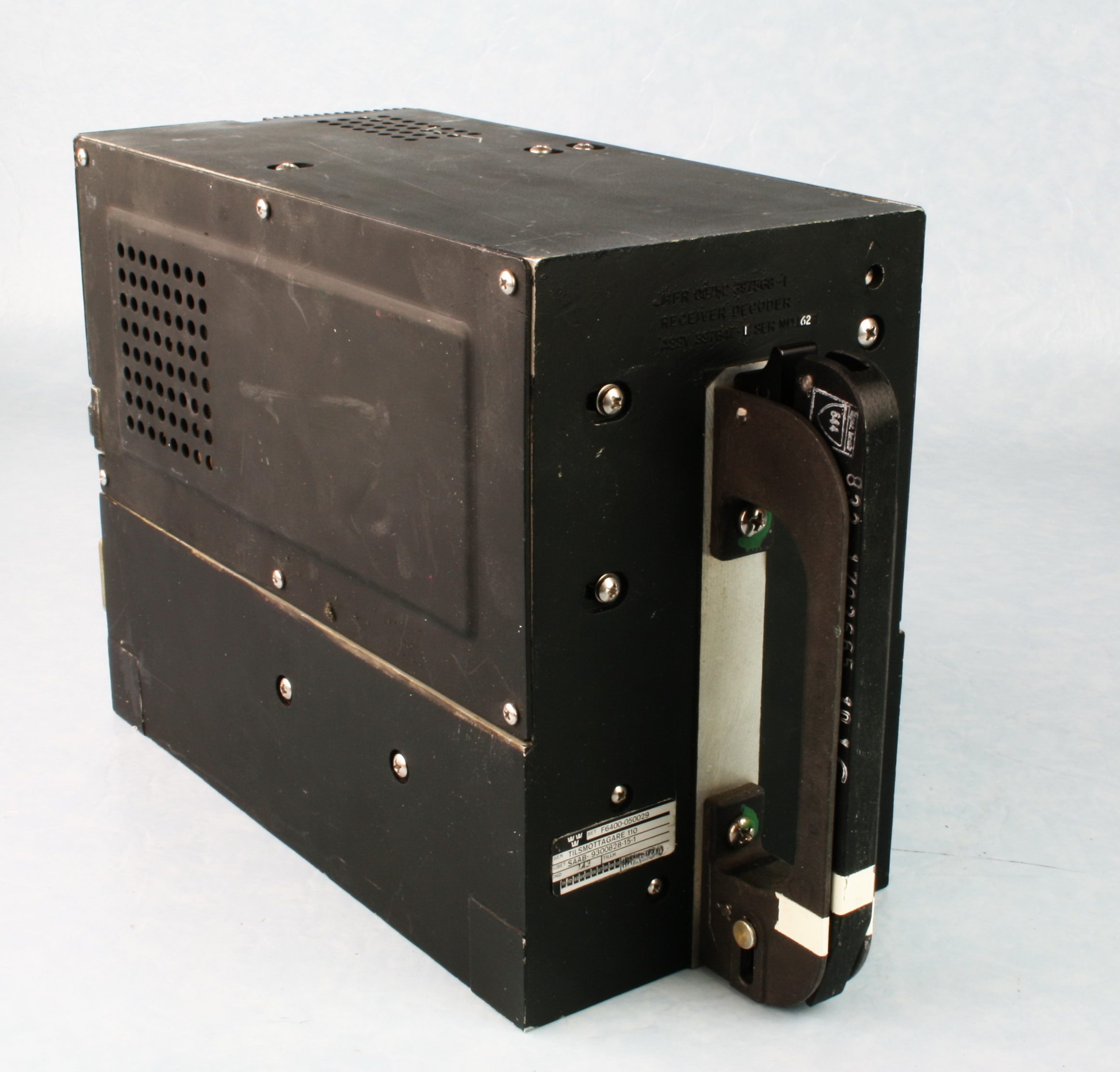

TILS-mottagare 110

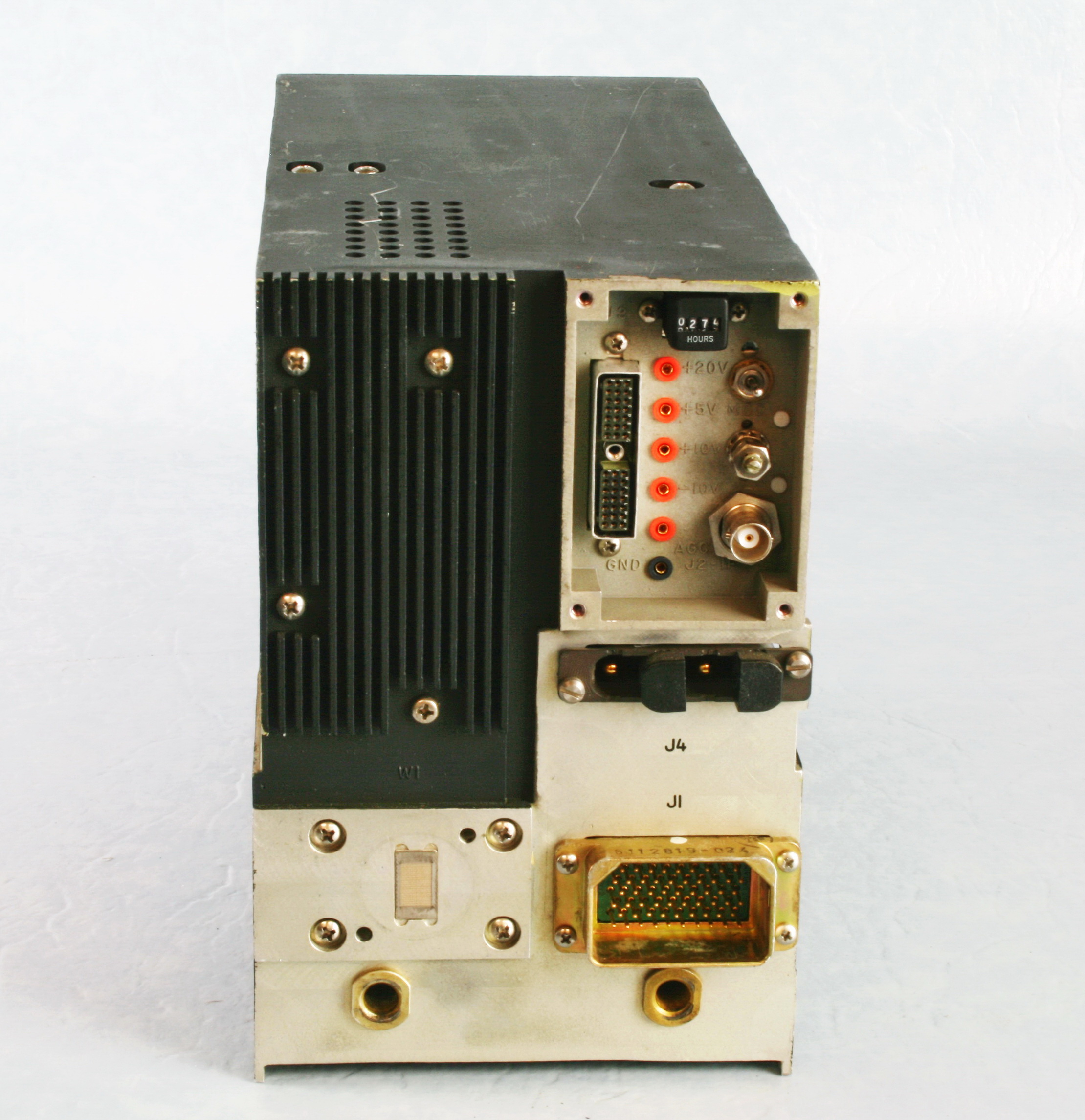

Baksidan med anslutning för fpl-kablage, vågledare och testkontakter.

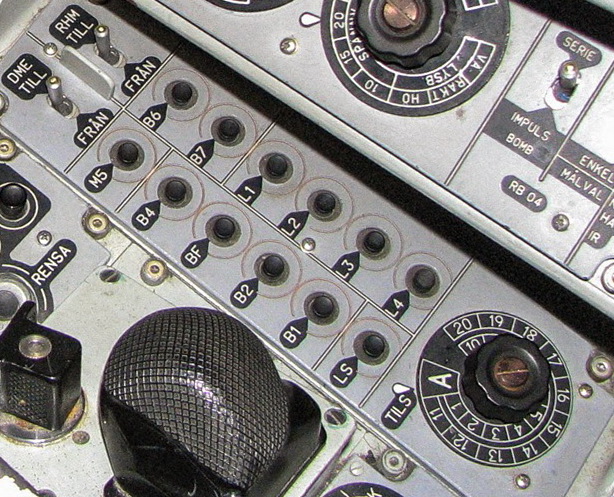

Kanalval TILS

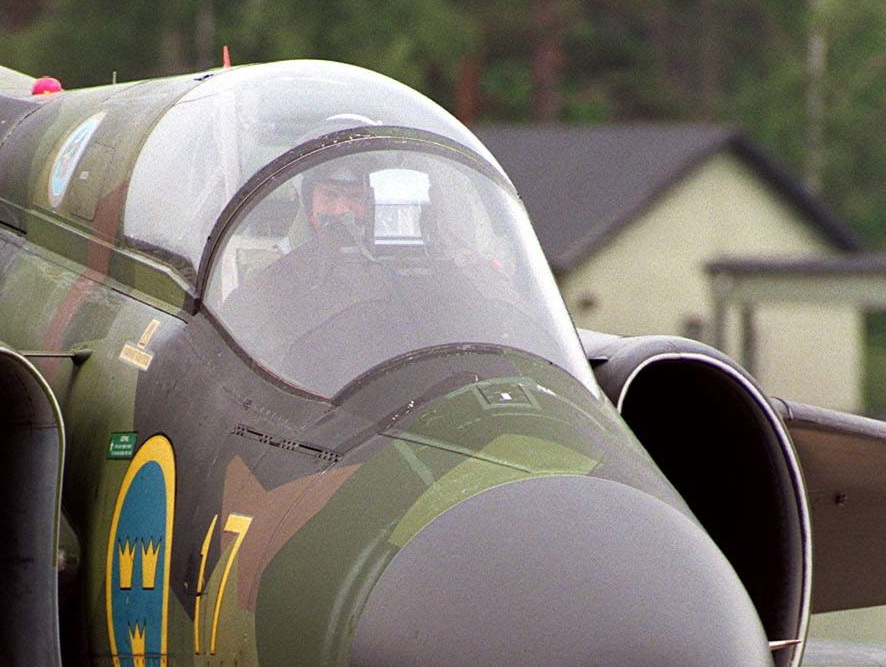

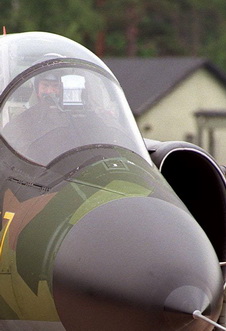

AJ37 nos med TILS-antennen som liten vit fyrkant.

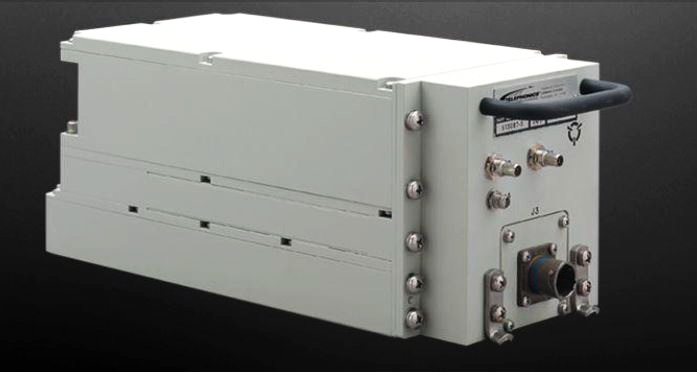

TILS II - används i Fpl 39.

TILS är ett landningssystem framtaget i USA för militära flygplan. Systemet gör det möjligt att landa med god precision i dåligt väder.

I Sverige användes TILS-mottagare i FPL37, men även i en del andra flygplan t.ex. TP84 Hercules. En modernare version av TILS-mottagare används i FPL39, TILS II.


TILS är en förkortning av Tactical Instrument Landing System. Systemet består av en markbaserad sändare och en flygburen mottagare som arbetar på Ku-bandet. Sändaren sänder ut pulsformad sid- och höjdinformation på frekvenser mellan 15,412 – 15,688 GHz via svepande mikrovågsantenner. Frekvenserna är i FPL37 uppdelade på 10 kanaler.
Signalerna från sändaren bildar en ledstråle till vilken flygplanets avvikelse i höjd och sida kontinuerligt kan mätas av TILS-mottagaren.

Inställning av kanal i TILS-mottagare 110 sker i FPL37 på navigeringspanelen av flygföraren eller automatiskt av flygplanets dator CK37.
TILS-antennen var placerad på översidan av fpl nos och integrerad i skrovet. Den var ansluten till mottagaren via vågledare.

TILS-mottagare 110 användes även i svenska TP84  Hercules.

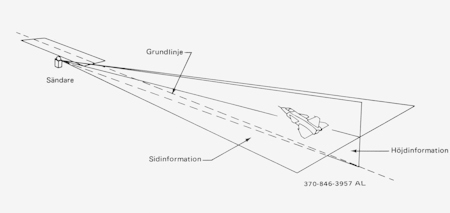

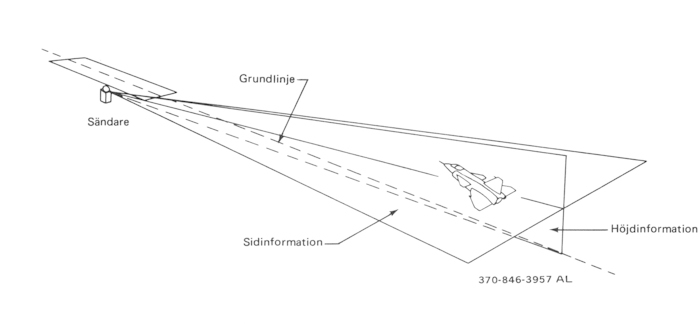

TILS-systemets princip

Större bild

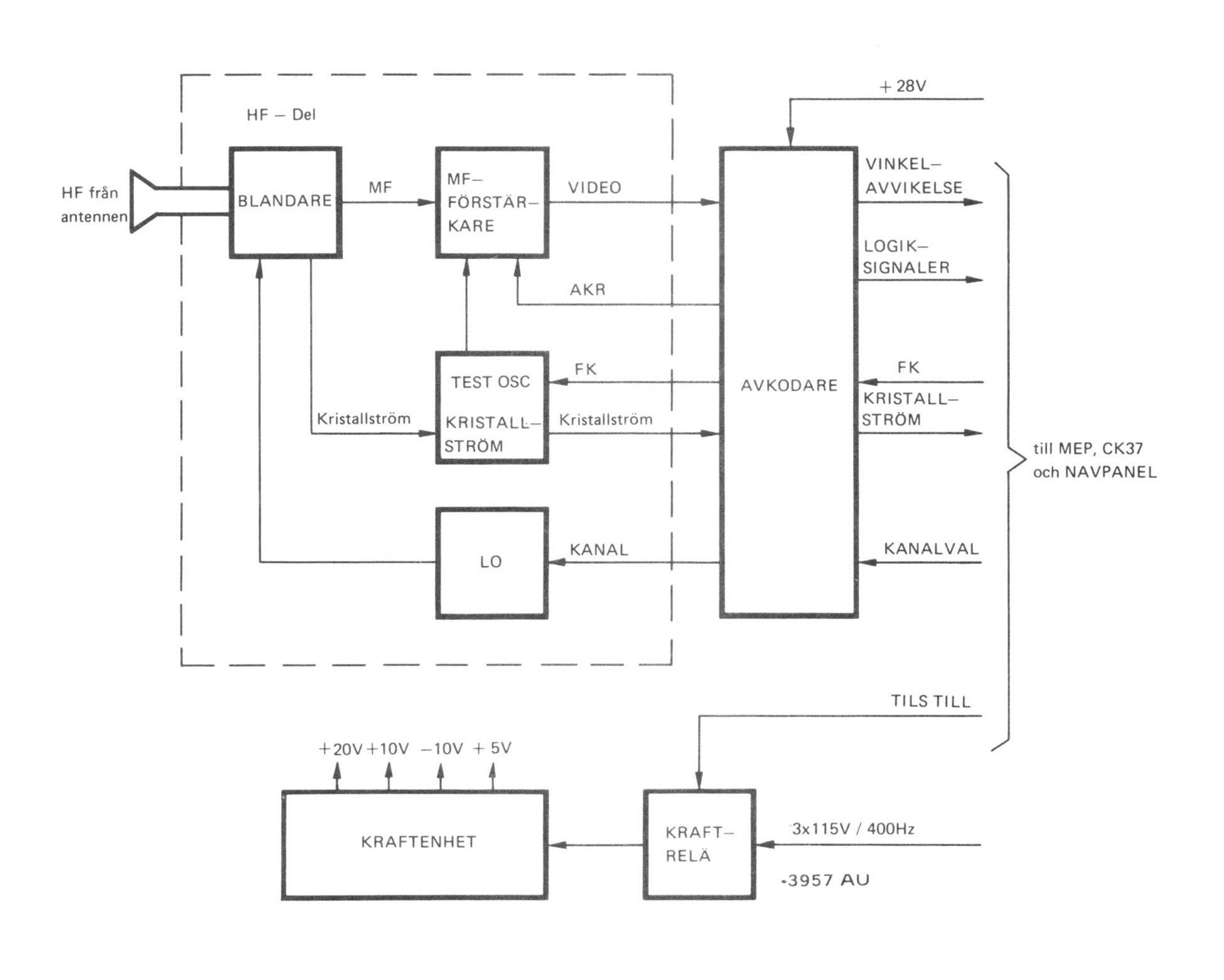

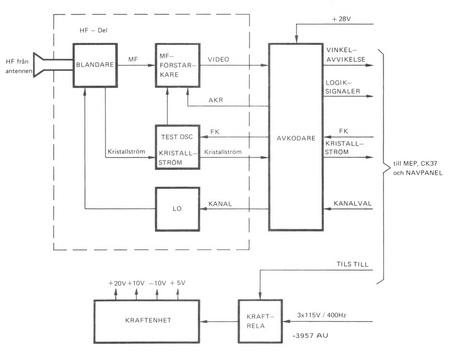

Blockschema TILS-system FPL37

Större bild

Skrivet av:

Göran Svanborg

Källor: FMV Beskrivning FPL37
Senast uppdaterad: 2019-10-29
