Spegelgalvanometer Hartman & Braun      Bildbilaga

Effektmeter H&B, typ GLM-T-75-150V

Instrument med ljusvisare.
Spegelgalvanometer.

 Frontkåpan avtagen.

Vridspolesystemet visas i förgrunden och den tvådelade konformade skalan i bakgrunden.

På innerpanelen i mitten visas instrumentets utförningsformer.

Instrumentets förkopplingsmotstånd och shuntar.

Trådlindade precisions- motstånd lindade på keramikhållare.

Ljusstrålens reflektion från ljuskällan till spegeln.

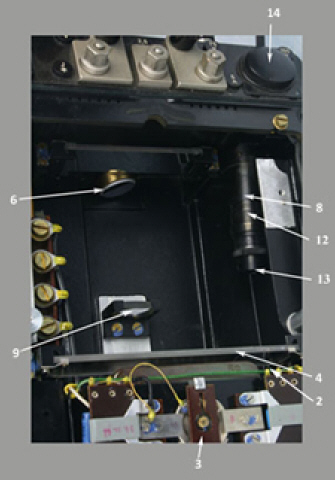

Optiska komponenter:
2. Plan spegel (placerad
under).
3. Vridbar spegel (placerad
under).
6. Plan cirkulär spegel.
8. Ljuskanon (ljuskälla).
12. Fokuseringslinser.
13. Hårkors ("hårstreck").
14. Lock till glödlampan.


Ljusstrålens reflektion och avlänkning.

1. Fast ljusstråle.
2. Plan spegel (Ø = 20 mm)3. Vridbara spegel (vinkelspegel).
4. Bred plan spegel, b = 120 mm.
5. Smal plan spegel, b = 75 mm.
(skymd, placerad under skalan).
6. Skymd plan spegel (Ø = 20 mm)

Ljusstrålens reflektion och
avlänkning genom hela
optiska systemet.

1. Fast ljusstråle från ljuskällan.
2. Plan spegel (placerad under).
3. Vridbar spegel, vinkelspegel
(placerad under).
4. Bred plan spegel, b = 120 mm.
5. Smal plan spegel, b = 75 mm. (skymd, placerad under skalan).
6. Plan cirkulär spegel (Ø = 20 mm. (skymd, placerad under skalan).
7. Skala 0-75 och 75-150 skaldelar.
8. Ljuskanonen (ljuskällan).
9. Konvex lins (Ø = 18 mm).
10. Avlänkad ljusstråle.
11. Ljuspunkt med markering (avläsningspunkt).


Optiska systemets komponenter.

1. Glödlampa 6V, 5W.
2. Ljuskällan med fokuseringsoptik.
3. Justerbart hårkors ("hårstreck").
4. Plana speglar (Ø = 20 mm).
5. Konvex lins (Ø = 18 mm).
6. Smal plan spegel, b = 75 mm.
7. Bred plan spegel, b = 120 mm.
8. Konformad skala, graderad 0-75 och 75-150 skaldelar.
9. Vridbar spegel, vinkelspegel.

Den unika spegeln är utformad på ett speciellt sätt, för att ljuspunkten ska markera resultatet på den övre eller den nedre skalan.

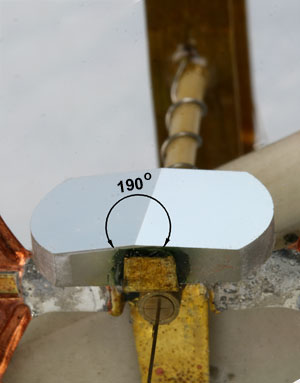

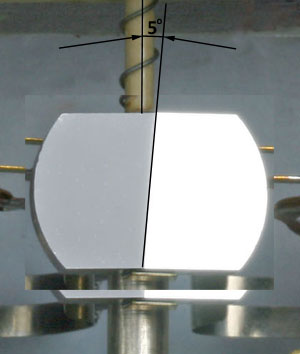

Spegeln är vikt 5° mot vridspolesystemets axel och 190° i vridningsriktningen (rotationsriktningen).

Spegelns storlek: b = 15 mm h = 10 mm

Utslag: α = 20°


Vridspolesystemet

Bilden visar hur den spännbandsupphängda vridspolen rör sig i ett magnetfält från den fasta spolen.
På vridspolesystemets axel är spegeln monterad.

 Vridspolesystemets spännbandsupphängning.

Det övre spännbandet är placerat inuti i det gula röret och det nedre spännbandet är placerat i det nedre metallröret.
I nedre delen visas hur dämpningsvingarna vrider sig i ett homogent magnetfält.

Vridspolens utslagsdämpning.

I Bilden visar hur dämpningsvingarna vrider sig i ett homogent magnetfält.
Förgrunden visar hur de två utslagsstoppen begränsar systemets maximala utslag åt båda hållen.

Vridspolesystemets vridbara komponenter.

Systemet omfattar vridspole, spegel, spännband dämpningsvingar och keramisk axel.

Vridspole: rektangulär
h = 15,5 mm
b = 28 mm
R = 192Ω

Spegel: b = 15 mm
h = 10 mm

Spännband: övre och nedre spännbanden
är lika.
b = 0,2 mm
t = 0,05 mm
l = 25 mm rostfritt stål

Axel: Ø = 2 mm keramiskt material.

Vingar: dämpningsvingar av koppar.
Utslag: α = 20°

Vridspolesystemets ingående systemkomponenter.

Fasta spolens båda halvor.
Spännbandsgenomföringar och spännbandens fästen (2 par).
Vridspole.
Spännband (2 st.).
Vridbar spegel.
Dämpningsvingar (2 st.)
Keramisk axel.
Vridspolens strömtillförsel (ledare lindad runt axeln).
