Elektronrör

Flera, större bilder

Åter till artikeln

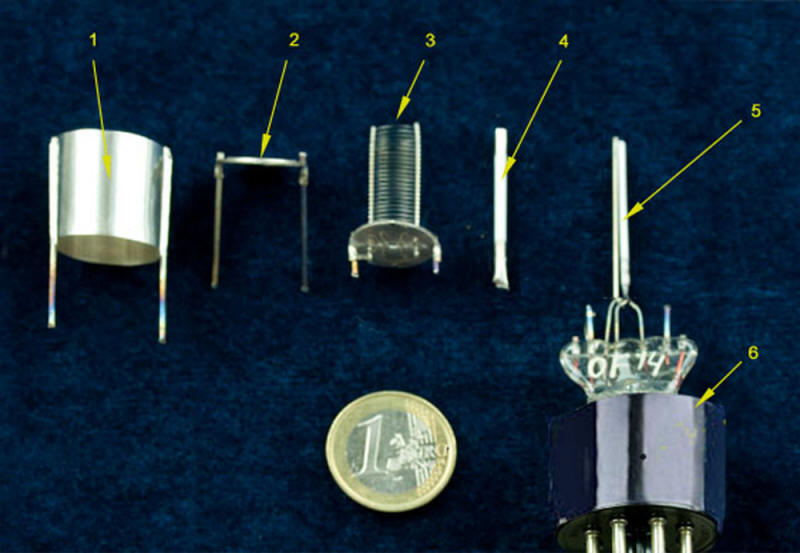

	Triod G3. S/7 Elektroder: Glödtråd Katod Styrgaller Stag Anod Sockel
	Pentod PF86   Den yttre elektroden är skärmcylinder. (Omsluter anoden)

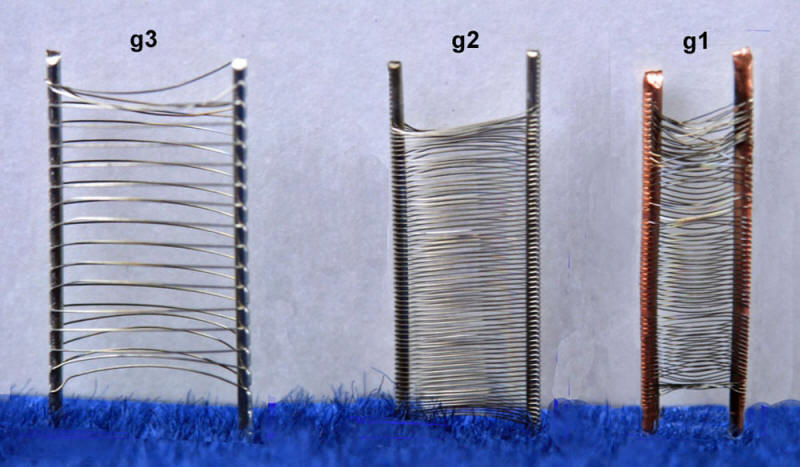

	Pentod PF86   Galler Gallren tillverkas av gallertråd med diametern 0,018-0,15 mm som lindas spiralformigt. Gallertråden fästes på två gallerstag  (0,38-1,5 mm grova). Stagen tillverkas vanligtvis av nickel med legering av molybden.   Styrgaller g1 Skärmgaller g2 Bromsgaller g3
	Subminiatyrrör   Dubbeltriod 6112 med  stiftanslutning (8st).   Spänningsregulator CK5783 med  3st anslutningstrådar.   Dubbeltriod 6112 med 8st trådanslutningar

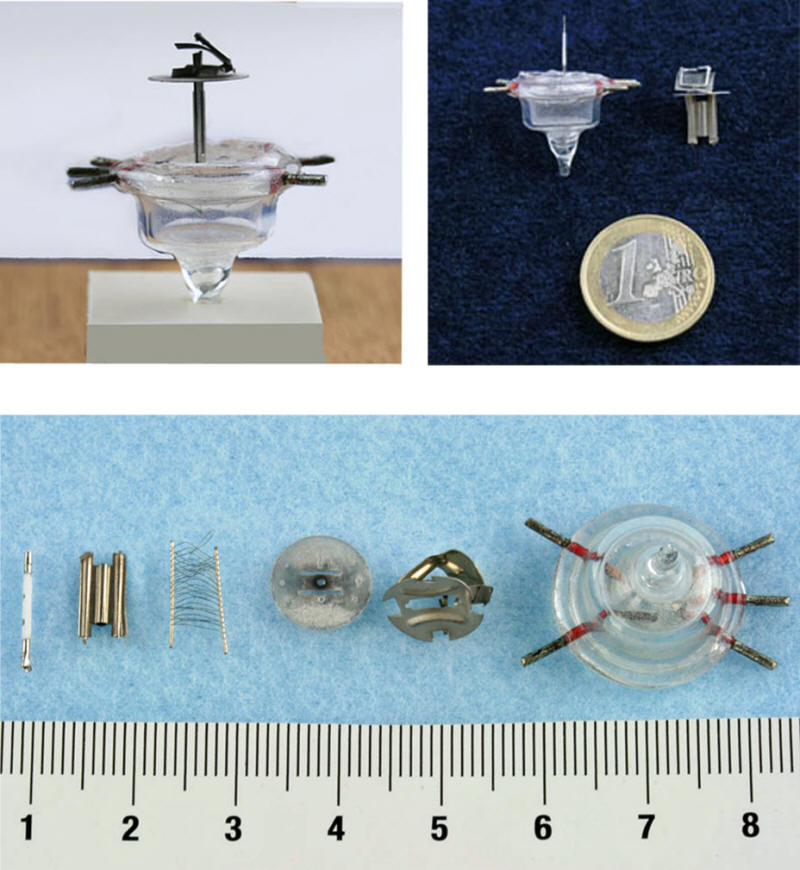

	Subminiatyrrör   Triod VT-212
	Subminiatyrrör   Triod VT-212 (Utan glaskolv)                                 Triod VT-212:s elektroder
	Nuvistor   Triod 6CW4

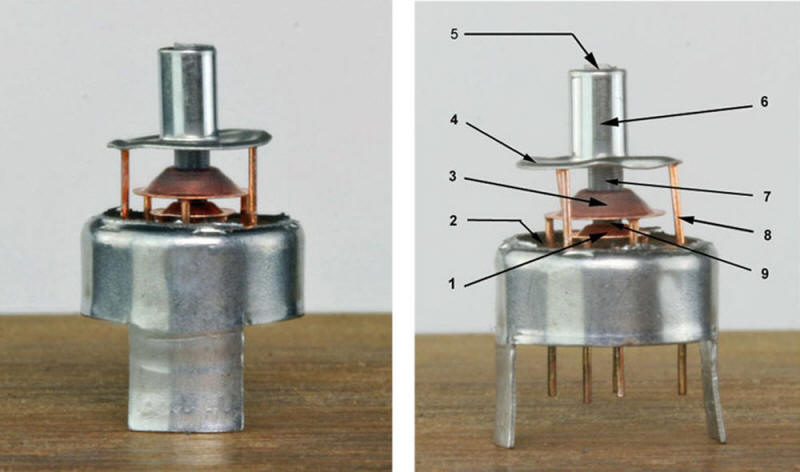

	Nuvistor 6CW4s elektroder: Katodhållare Keramikplatta (keramikfot) Gallerhållare Anodhållare Katodstyrning Anod Galler Stag Katod
	Dubbelpentod  832A

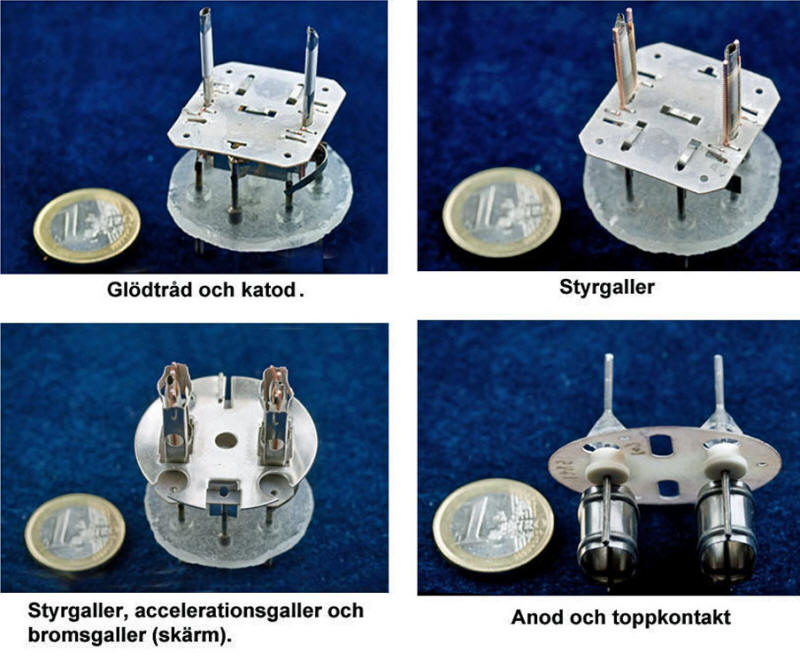

	Dubbeltriod  832A   Elektrodsystem

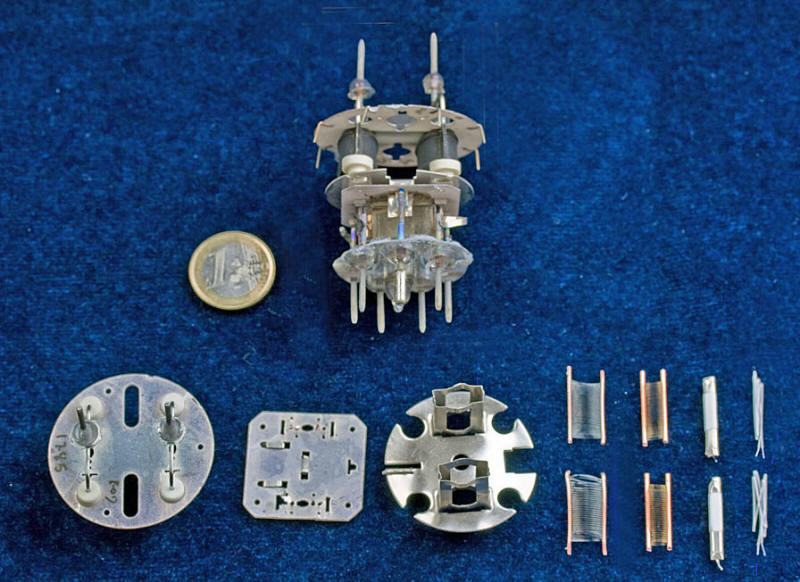

	Dubbelpentod 832A   Elektroder och glimmerskivor

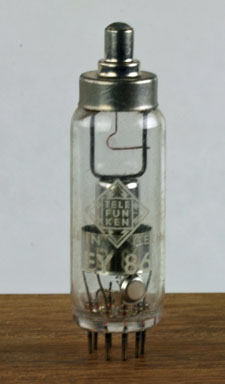

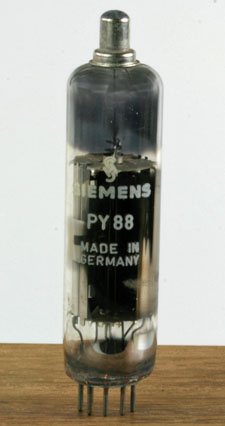

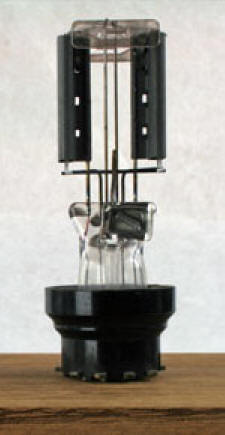

Diodrör    AZ1 Dubbeldiod, helvågslikriktare EY86 Diod, halvvågslikriktare PY88 Diod, boster, flybackdiod JRC-12H6 Dubbeldiod, dioddetektor.

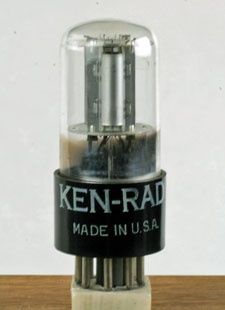

Triodrör    CV415 Dubbeltriod  (VHF) KEN-RAD 188-5 Dubbeltriod JAN-CKR Dubbeltriod KEN-RAD 7193 Triod med två toppkontakter

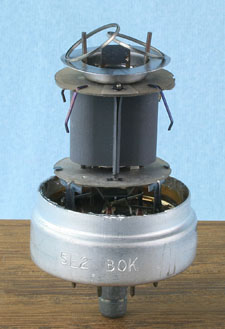

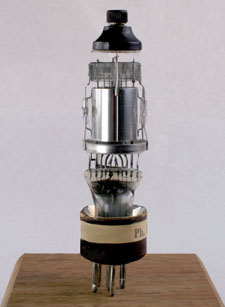

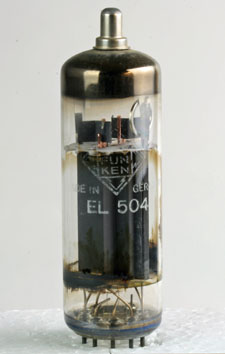

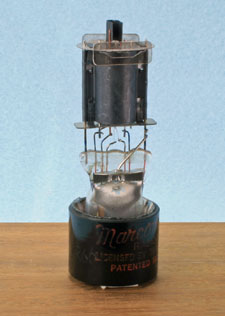

Pentodrör     QE04/10 Pentod, sändarrör E446 Pentod, HF-steg. GK66 Pentod  EL504 Pentod, effekt- och strålrör.

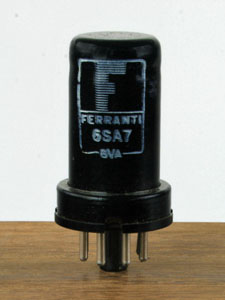

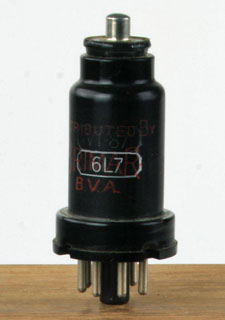

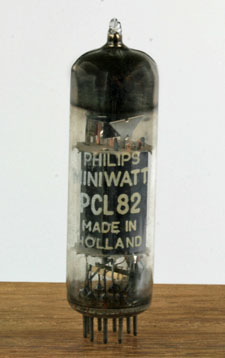

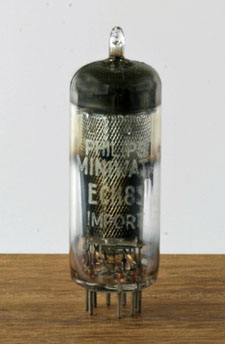

Hexod-, heptod- och oktodrör   6SA7 Heptod, pentagrid-omvandlare  6L7 Heptod, pentagrid-omvandlare. PCL82 Triod-pentod, effektstrålrör PCL82 Triod-heptod, kontrollerad frekvensomvandlare
VHF- och UHF-rör      GL-446A  Triod, utgångssteg 2C39A Triod, sändartriod, UHF JAN-717A Pentod, MF/HF- steg. CV1795  Reflexklystron, EHF/SHF.
