Bakgrund
För att
öka räckvidden för Radiostation RK-01 fick Standard Radiofabrik (SRF) i
uppdrag från KFF att utveckla och tillverka ett effektsteg som fick
benämningen Effektförstärkare 201.
Utveckling och leverans
SRF
lämnade en offert till KFF den 7 mars 1951 och fick en beställning på en
första serieleverans om 32 enheter den 20 april 1951 till en kostnad av
19 190 kr per effektsteg. Behovet av effektstegen var stort varför en
tilläggskostnad på 13 500 kr erhölls för forcerad tillverkning av tre
effektsteg.
Leveranstid var tre effektsteg under december månad 1951 och resterande
inom 16 månader efter beställning. Här fanns ett förbehåll
”Leveranstiden
gäller med reservation för svårigheter att erhålla materiel och
arbetskraft samt för övriga omständigheter utom Eder kontroll”.
Denna
klausul kom till användning mer än en gång.
Sammanlagt beställdes 190 enheter.
Uppbyggnad

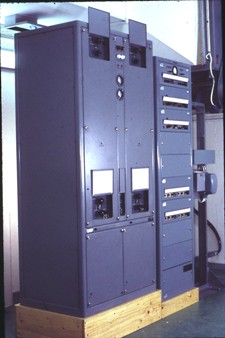

Effektförstärkaren innehöll två av varandra helt oberoende linjära
förstärkare med skilda kraftförsörjnings och manöveranordningar.
Som
drivsändare till effektstegen användes radiosändare RK-01 och även
Radiosändare RK-02. Den huvudsakliga användningen av effektstegen var
för stridsledning för att dels öka räckvidden för radiosambandet samt
att reducera verkan från störsändare.
CVA roll
CVA deltog vid leveranskontroll av
utrustningen som tekniskt stöd till KFF samt tog fram
installationsunderlag, installerade och driftsatte utrustningarna.
CVA var också Centralverkstad för
effektförstärkarna som under den första driftperioden innebar att
personal från Arboga reste runt till anläggningarna och utförde
översyner. Vidare utfördes reparationer vid hemmaverkstad.
Som Centralverkstad ingick även att ta fram
underhållsföreskrifter samt att vara tekniskt underhållsstöd till
förbanden.
Tekniska data |
|
Frekvensområde |
100-150 MHz |
Modulation |
Förstärker linjärt AM och FM |
Driveffekt |
30W |
Uteffekt |
>
350 W |
Distorsion |
10 % vid 90 % AM |
Skrivet
av: Arne Larsson AEF
Källor:
Dokument vid Krigsarkivet och personliga minnen
