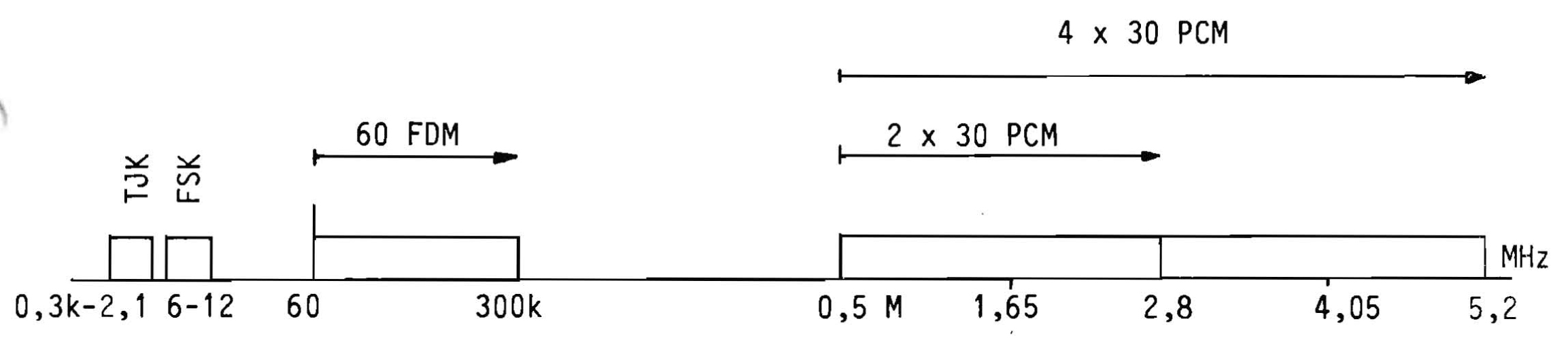

Bild 1. Basbandsdisposition RL-46
Större bild
Bild 2. RL-46 och DT-121

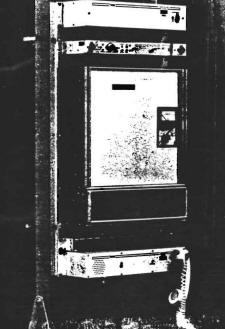

Bild 3. RL-46 och DT-121 med avtagna skyddskåpor.
|
Bakgrund
RL-46 anskaffades då nätet
höll på att digitaliseras med blandning av analog och digital teknik och
behov fanns av att kunna överföra både FDM och PCM kanalgrupper.
Radiolänken blev ej så långlivad främst beroende på att den krävde
relativt stor bandbredd.
Allmänt
Radiolänkutrustning RL-46 är en frekvensmodulerad radioutrustning, som
används tillsammans med basbandsmodem DT-121. Beroende på bestyckning
kan upp till fyra 2,048 Mbit PCM-kanaler och 60 kanaler FDM överföras.
Basbandets disposition ses i bild 1.
Utrustningen finns endast för enkeldrift och frekvensområdet är 2100
till 2300 MHz. Vid leveransen är RL-46 intrimmad till den aktuella
anläggningens frekvens, varför någon speciell frekvenstrimning inte
behöver göras vid driftsättning.
Drifterfarenheter (Bengt Eliasson)
Gick en mycket bra
kurs i Arboga på den. Vi hade bara ett hopp. Den krävde justering allt
för ofta, men efter kursen justerade jag den efter eget huvud och sen
rörde vi den inte.
Tekniska data
Allmänt
|
|
Leverantör
|
Farinon, USA |
|
Frekvensområde |
2,1 -2,3 GHz |
|
Kanalseparation
enligt CCIR 283-2 |
14 MHz |
|
Duplexavstånd |
119 MHz |
|
Basband |
0,3 kHz -5,15
MHz |
|
Kapacitet |
1-2 x 30 PCM +
60 FDM eller 1-4 x 30 PCM + 60 FDM |
|
Övervakningsband (FSK) |
6-12 kHz |
|
Tjänstekanal |
0,3-2,1 kHz |
|
Normaliserat
S/B för en bitfeltäthet av 10-4 |
13 dB |
|
(Minimum innivå
till antenningången för att möta detta krav) |
|
2 x 30 PCM |
-81 dBm |
|
4 x 30 PCM |
-76 dBm |
|
S/B + X för
sämsta FDM-kanal i frekvensomr 60-300 kHz |
60 dBmOp |
|
Typ av digital
modulation |
QAM -FM |
|
Typ av kodning |
Differentiell |
|
Typ av
demodulation |
Koherent |
|
Stativ |
19" standard
21 delningar (21 x 44,4 mm) |
|
Vikt |
50 kg |
Miljö
|
|
Temperaturområde drift |
0° +50°C |
|
Temperaturområde lagring |
-40°C till +60° |
|
Fuktighet |
90% vid +40°C |
|
Matningsspänning |
-48 V 15 ±10% |
|
Effektförbrukning RL-46 inkl DT 121 |
<
85 W |
|
Erforderligt
SVF för antennsystemet |
<
1,2 (21 dB) |
Konstruktion
Utrustningen är uppbyggd av enheter,
som är placerade i ett 19" standardstativ, och upptar där 21 delningar,
se bild 2 och bild 3. Överst sitter en anslutningsenhet där all extern
kabling ansluts. Därunder kommer i tur och ordning kraftenhet, sändare,
antennfilter, mottagare, basbandsmodem DT-121, byglingsenhet och
tjänstekanalenhet.
Källor:
Bearbetat av Roland Persson AEF
Senast uppdaterat 2013-01-27 |
