Radiolänk RL-82 |
Bakgrund
RL-82 anskaffades som komplement till RL-81 och kom att ingå i stomnätet
och som videolänk
Beskrivning
RL-82, M3959-082000, är en radiolänkutrustning avsedd för överföring av
tal och video. Flera stativtyper förekommer beroende på trafikal
användning. Utrustningen är helt halvledarbestyckad. Den används i
försvarets fasta radiolänknät.
Utrustningen arbetar inom frekvensområdet 7,1-7,4 GHz. Talversionen är
avsedd för 600 talkanaler.
RL-82 är levererad i kompletta stativ av sex olika typer beroende på var
i stråket den är uppsatt och vilket trafikalternativ den är avsedd för.

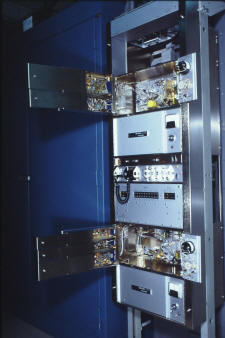

På bild 1 visas grundstativet, stativ A. RL-82 arbetar alltid med
reservdrift, antingen av typ frekvensdiversitet eller av typ hot standby.
Utrustningen förekommer i fasta anläggningar såsom bunkrar eller
plasthyddor.
RL-82
strömförsörjs med 220 V, 50 Hz växelspänning eller 48 V likspänning.
Leverantör är Farinon Miltech, Santa Clara,
Kalifornien, USA.
Som
antenn används parabolantenn 8/42, som tillverkas av Nera A/S Bergen,
Norge. Denna antenn har 3 m diameter och 42 dB förstärkning relativt en
halvvågsdipol. Till utrustningen används även samma antenn som till
RL-81 med rektangulär matare. Denna antenn
är
av
fabrikat Andrew, tillverkad i USA.
Vågledaren är av rektangulär och elliptisk typ fylld med torkad luft
eller kvävgas.
Drifterfarenheter
Den första riktigt
bra radiolänken. Vi hade inga avbrott i huvudstråket orsakade av RL-82-
fel dom år vi hade dom. Den var dubblerad och reserven kopplades in på 6
ms.
FK-40 fjärrövervakning hörde till
RL-41, men när RL-82 monterades fick FK-40 tjänstgöra (den hade EN
transistor, för övrigt rör). Den svaga punkten på FK-40 var de
polariserade reläerna för nypulsgenerering, så när RL-82 kom kopplade
jag om till parallellmatning. Man kan kanske kalla det polling och nu
gick FK-40 utmärkt några år.
Tekniska data
ALLMÄNT
Nedan
lämnade tekniska data är ren apparatspecifikation och innefattar således
inte antennsystem. Beträffande larmnivåer och basbandsnivåer hänvisas
till gällande tillsynsföreskrift
|
Frekvensområde HF |
7125-7425 MHz |
|
Kanalavstånd HF |
7MHz |
|
Minsta avstånd mellan mottagare på
samma antenn: |
|
|
Med samma polarisation |
56MHz |
|
Med motsatt polarisation |
28MHz |
|
Minsta avstånd mellan mottagare och
sändare på samma antenn (duplexavstånd) |
84MHz |
|
Modulationstyp |
FM |
|
Systemvärde inklusive
antennfilterförluster för sämsta kanal i ett 600-kanalsystem för
godtycklig utrustningskombination. Psofometriskt värde. Med
pre-emphasis och de-emphasis och 9 dB brusfaktor inklusive
antennfilterförluster |
144 dBp vid frekvensdiversitet |
|
Signal/brus plus intermodulation med
pilot S/N + X med brusbelastning (600 kanalfallet ) = 12,8 dBmO |
70 dBp (i temperaturområdet 0°C till + 50°C) |
|
Basband |
|
Övre |
|
|
|
60-2660 kHz |
|
|
60-6000 kHz |
|
Undre |
4-56 kHz |
|
Tjänstekanal |
0,3-3,0 kHz med inombandssignalering 2,6 kHz |
|
Basbandets frekvensgång |
|
600 talkanaler |
±1,0 dB per hopp. Referens 200 kHz |
|
100-2660 kHz |
±0,5 dB per hopp. Referens 200 kHz |
|
Videokanal (inklusive ett antal
talkanaler) |
|
|
± 1,0 dB per hopp. Referens 200 kHz |
|
|
±0,5 dB per hopp. Referens 200 kHz |
|
|
± 1,0 dB per hopp. Referens 200 kHz |
|
Differentiell fasvridning inklusive
antennfilter (videoöverföring) |
3,0° per hopp
2,0° per hopp mellan 15°C och 25°C |
|
DifferentielI förstärkning inklusive antennfilter
(videoöverföring) |
0,25 dB per hopp |
|
Basbandets nivåstabilitet |
±0,5 dB per hopp vid 200 kHz under 6 månader |
|
Temperaturområde |
Data enligt specifikation gäller för området 0°C till +50°C.
Utrustningen fungerar i området -30°C till +65°C. |
|
Relativ fuktighet |
Upp till 95
% |
|
Spänningsmatning och effektförbrukning (växelspänning) |
220 V ± 10
%
45-55 Hz
Frekvensdiversitet terminalstativ max 200 W
Endast sändare, max 75 W
Endast mottagare, max 25 W. |
|
Spänningsmatning och effektförbrukning (likspänning) |
48 V ±10
%
(plusjordat system)
Frekvensdiversitet terminalstativ max 220 W
Endast sändare, maximalt 85 W
Endast mottagare, maximalt 25 W |
|
Vågledarflänsar |
In- och utflänsar UG-51/U
Flänsar inuti stativet CMR-112 |
|
Stativets storlek |
|
|
2010 mm |
|
|
518mm |
|
|
318 mm |
|
Vikt för ett terminalstativ (2 sändare och 2 mottagare) |
200 kg |
Källor:
Sammanställt av Roland Persson
