MULTIPLEXUTRUSTNING TM-12

M3981-012011

Tillverkare Philips, Hilversum, Holland

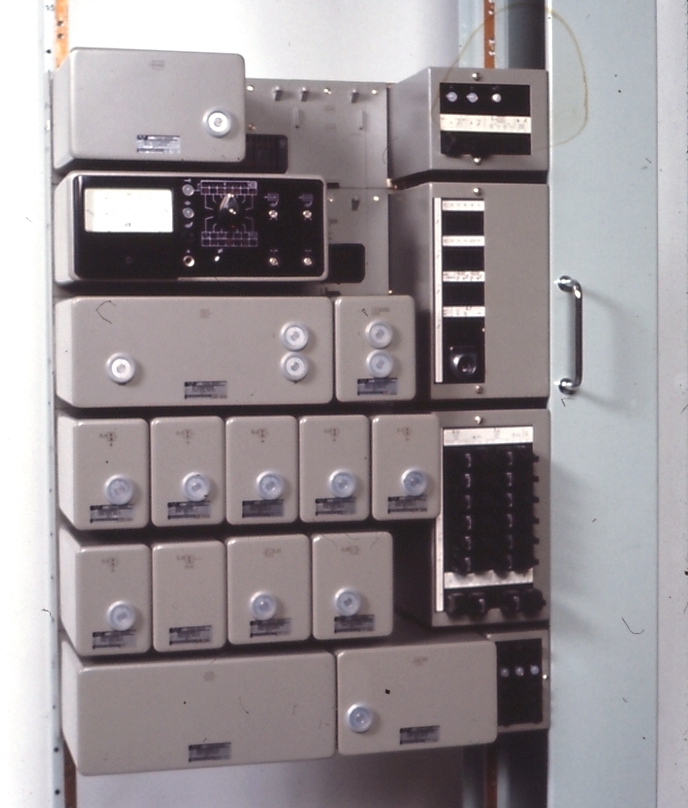

Stativ TM-12

Grundpanel TM-12
Bestyckad för 6 kanaler
Bild FHT

Större bild

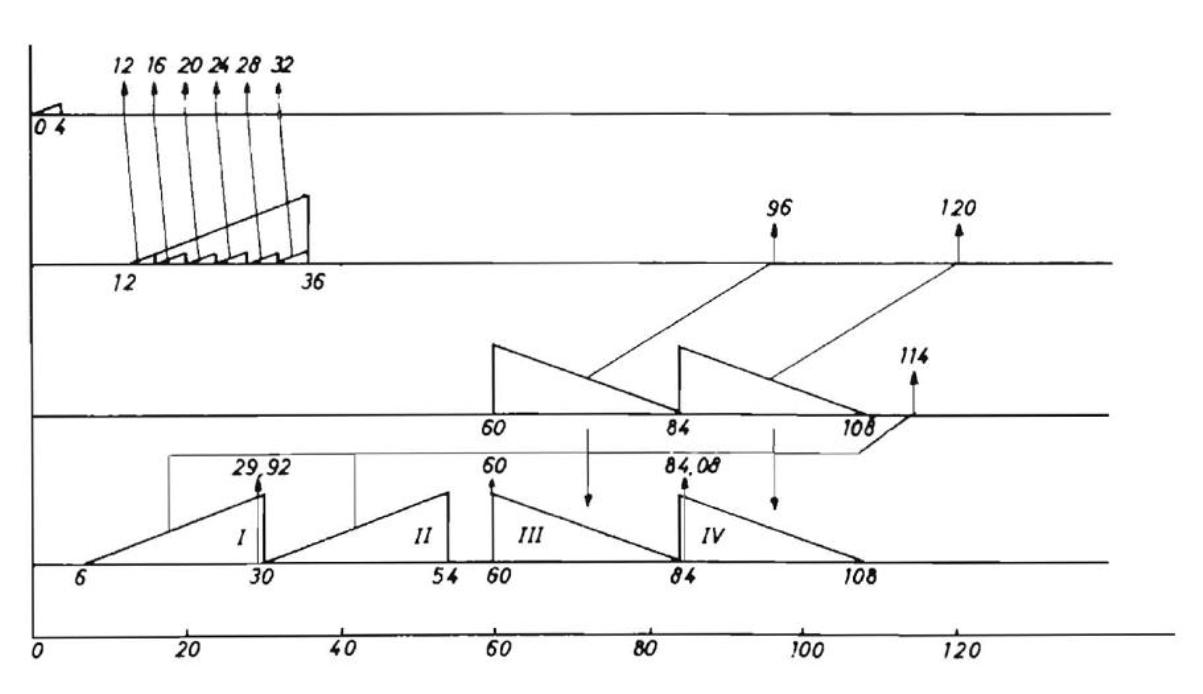

TM-12 Moduleringsplan

TM-12 Moduleringsplan

Större bild

TM-12 som var byggd enligt Philips byggstandard visade sig vara mycket tålig med litet felutfall. Utrustningen användes huvudsakligen i bistråk.

VERKNINGSSÄTT

ALLMÄNT

Blockschemat för transmissionsutrustningen framgår av bilaga 1 (ej här). I det följande behandlas funktionen vid användningsfall LG24.

LF-signalerna matas till LF-ingången på var sin kanalenhet. Sedan LF-signalen passerat ett dämpnät, en begränsare, ett lågpassfilter och ett utjämningsnät matas den till en ringmodulator där den moduleras med en av kanaIbärfrekvenserna (12, 16, 20, 24, 28 eller 32 kHz). Därefter filtreras det övre sidbandet ut med ett bandpassfilter och kanalenheternas utgångar parallellkopplas två och två (förgrupper inom frekvensområdet 12-36 kHz).

Modemenheterna A-D kombinerar förgrupperna tre och tre till 6-grupper i ett eller två moduleringssteg.

I modemenhet A förstärks förgruppen och moduleras med frekvensen 120 kHz varefter ett bandpassfilter filtrerar ut det undre sidbandet (84-108 kHz). Bandet 84-108 kHz moduleras därefter med frekvensen 114 kHz och ger 6-gruppen 6-30 kHz.

6-gruppen 30-54 kHz erhålls på motsvarande sätt i modemenhet B där moduleringsfrekvenserna är 96 och 114 kHz.

I modemenhet C erhålls 6-gruppen 60-84 kHz efter endast en modulering med frekvensen 96 kHz.

6-gruppen 84-108 kHz erhålls på motsvarande sätt i modemenhet D där moduleringsfrekvensen är 120 kHz, se moduleringsplanen, bild.

I sändförstärkaren sammanförs 6-grupperna till frekvensbandet 6-108 kHz. Signalen matas till radiolänksändaren genom en utgångstransformator och en utbytbar dämpsats, som ger signalen önskad nivå.

Utrustningen kan även delbestyckas (LG6-LG12). Delbestyckade utrustningar kan placeras inom önskat område i frekvensbandet 6-108 kHz. Till exempel kan en LG12 ges frekvensområdet 6-54 kHz eller 60-108 kHz, beroende på vilka modemenheter som används.

Sändförstärkarens andra transformatorutgång kan användas för mätningar vid nominell impedans under sändning, utan att denna störs. Utgången är avslutad med ett 150 ohm motstånd i enheten.

Pilotfrekvenserna på 60, 84,08 och 29,92 kHz tillförs sändförstärkaren genom inställbara dämpnät.

Utsignalen från radiolänkmottagaren matas till mottagarförstärkarens ingång. Denna enhet förstärker signalen till erforderlig nivå för modemenheterna. Förstärkaren har fyra utgångskretsar för anslutning av modemenheterna.

I modemenheternas mottagarkretsar överförs 6-grupperna till frekvensbandet 12-36 kHz och förstärks till erforderlig nivå. Modemenheternas förstärkarutgångar är anslutna till kanalenheterna, som var och en väljer ut rätt kanal med hjälp av ett bandpassfilter.

En demodulator i kanalenheten återför signalen till dess ursprungliga frekvens med hjälp av kanalbärfrekvensen. Ett lågpassfilter, som är anslutet till förstärkarens utgång, stoppar frekvenser högre än LF-bandet, och ett utjämningsnät förbättrar kanalens frekvensåtergivning.

De mottagna pilotfrekvenserna 60, 84,08 och 29,92 kHz erhålls från mottagarförstärkaren över separata utgångar.

Signaleringspulser omvandlas till signaler med frekvensen 3825 Hz av ett statiskt relä i varje kanalenhet och matas in i LF-kanalen före modulatorn. I mottagarriktningen avskiljs 3825 Hz-signalerna av ett bandpassfilter efter demoduleringen. Signalerna ger efter förstärkning och likriktning jordslutningar över ett relä.

BF-FÖRSÖRJNING

I BF-generatorn alstras alla moduleringsfrekvenser av två oscillatorer, se bilaga 2. Den ena oscillatorn ger signaleringsfrekvensen 3825 Hz. Den andra oscillatorn, som har kristallfrekvensen 1824 kHz, alstrar de erforderliga moduleringsfrekvenserna samt frekvensjämförelsefrekvensen 60 kHz. Detta sker genom frekvensdelning och frekvensmultiplicering. Pilotfrekvenserna erhålls från separata pilotgeneratorer. Pilotgenerator 1 med kristallfrekvensen 1884 kHz ger pilotfrekvensen 29,92 kHz. Pilotgenerator 2 med kristallfrekvensen 2102 kHz ger pilotfrekvensen 84,08 kHz.

KRAFTFÖRSÖRJNING

Kraftpanelen kan utrustas för anslutning till växelström eller likström. Växelspänningen (240, 220, 127 eller 110 V) eller likspänningen (48 eller 60 V) omvandlas till en stabiliserad likspänning på 21 V. Denna spänning tillförs de olika panelerna som var och en skyddas av en säkring.

ÖVERVAKNING

Fjärrmätpunkter normerade till 200 mV över 10 kohm finns för följande signaler:

96, 114, 120 kHz bärfrekvens
60, 84,08 och 29,92 kHz pilotfrekvens
3825 Hz signaleringsfrekvens
5,5 V hjälplikspänning för signalering
21 V likspänningsförsörjning efter sekundärsäkringarna.

Utrustningen ger även indikeringar i form av jordslutningar, en huvudlarm och pilotlarmar från de olika pilotmottagarna.

TEKNISKA DATA

Kanalenheter, LF-sidan
Kanaler per system	2-24
Effektivt LF-band	300-3400 Hz
Frekvensavstånd för bärfrekvenser	4 kHz
Nivåer
Ingång Utgång	-17,4dBr (i anslutnings- +8,7 dBr kontakt -3,5 dBr)
Impedans LF, IN och UT	600 ohm, balanserad
Ekodämpning	>16 dB
Olinjär distorsion vid 800 Hz och en nivå av 0dBm0	< -2 %
Dämpning av förståelig överhörning mellan två kanaler	> 74 dB
Överhörningsdämpning mellan sändar- och mottagarväg i samma kanal	> 60 dB
Kretsarrangemang	fyrtråd
Kanalfrekvensåtergivning, mätt från LF-ingången till LF-utgången i slingkopplat system	inom 1/5 av CCITT
Egenbrus i en talkanal	<-66 dBm0p
Löptidsdistorsion relativt 2000 Hz	<3,5 ms
Absolut löptid vid 2000 Hz	≤1,1 ms
Signalering:
Signaleringsfrekvens	3825 Hz
Signaleringsnivå	-6 dBm0 alternativt -18 dBm0
Signaleringsingång	Jordpulser eller negativa spänningspulser
Pulsdistorsion för pulsförhållanden mellan 30/70-70/30 pulsrepetionsfrekvens 7 -13 Hz, högsta nivåavvikelse 6 dB och signalfrekvens 3825 Hz 10 Hz	<6 ms
Störning i grannkanal på grund av signaleringspulser	<-65 dBm0p
Brus i en kanal på grund av mätpulser mm i samma kanal	<-60 dBm0p
S-trådens största motstånd	400 ohm
Ledningsgruppsida
Frekvensband	Högst 6-108 kHz
Kanaler	Högst 24
Nivåer
Sändarsidan	-6 dBr till -20 dBr
Mottagarsidan	-34 dBr till -10 dBr
Impedans, IN och UT	150 ohm, balanserad
Pilotsignaler
För frekvensjämförelse	60 kHz
För 12-grupp	29,92 och 84,08 kHz
Stabilitet för 29,92 och 84,08 kHz	<± 1Hz/år
Nivåer
60 kHz	-10 dBm0
29,92 kHz	-20 dBm0
84,08 kHz	-20 dBm0
Pilotnivåernas drift (0-45 C)	< ±0,3 dB/år
Pilotövervakning:
För pilotmottagarna 1 och 2	Högnivålarmgräns +1,5 till +5 dB (nominellt +4 dB) Lågnivålarmgräns -1,5 till -7 dB (nominellt -4 dB)
Alla larmnivåer justerbara i steg om	< 0,3 dB
Bärfrekvensläckor
Bärfrekvensläcka per kanal	< -26 dBm0
Total bärfrekvensläcka (24 kanaler)	<-12dBm0
BF-generator
Kristallfrekvens	1824 kHz
Bärfrekvenser	12, 16, 20, 24, 28, 32, 96, 114 och 120 (144) kHz
Stabilitet	≤ ±5 x 10^-6/år
Driftspänning:	240, 220, 127 eller 110 V växelspänning, -15 % till +10 %, 50 eller 60 Hz ±5 %: 48 eller 60 V likspänning ± 12,5 %
Omgivningstemperatur:	0-45°C
Relativ fuktighet :	< 95 %
Effektförbrukning
Kraftenhet VS
6 kanaler	33 W
12 kanaler	38 W
24 kanaler	48 W
Kraftenhet LS
6 kanaler	46 W
12 kanaler	53 W
24 kanaler	65 W
Vikt
Grundpanel (fullt bestyckad)	ca 50 kg
Kanalpanel (utan förstärkare)	ca 14 kg
Kanalpanel (med förstärkare)	ca 16 kg
Pilotpanel (fullt bestyckad)	ca 6 kg

Drifterfarenheter (Bengt Eliasson)

Vi hade 6- och 12-kanalsystem som gick till mindre abonnentanläggningar. Påkostad uppbyggnad och var mycket driftsäker.

Sammanställt av Roland Persson

Senast uppdaterad 2013-12-20

Källor:

Beskrivning F7773-420460 Libris-Id 3381695

Uppgifter från FHT

Uppgifter från Bengt Eliasson
