Del I. Beskrivning över
multiplexutrustning TM-2A
Inledning
Allmänt
Multiplexutrustningen
TM-2A är huvudsakligen avsedd för användning tillsammans med
radiolänkutrustningar. Genom tillsats av ett ledningskorrektionsnät kan
den emellertid även användas för 4-trådsdrift på kabel.
(Utrustningen omfattar
fullständiga anordningar för omsättning av 4 talkanaler till
överföringsfrekvensläget (BF-läget) samt för den omvända omsättningen
tillbaka till det lågfrekventa läget.
Genom tillsättande av
kanalenhet GK (grundkanal) kan på en 4-kanalsförbindelse även en femte
kanal överföras. Denna kanal ligger därvid i sitt naturliga frekvensläge
och omsättes icke på samma sätt som övriga kanaler.)
(Överstruken
text).
Huvuddata
|
Antal BF-kanaler
|
4 |
Frekvensplan
|
Se ritning FT
gest. 084-1 fz |
Överföringsegenskaper
|
|
LF-sidan |
|
Anslutningar |
4-tråd |
|
Överfört LF-band |
300 -3400 Hz |
|
Nivåer |
|
Ingångsnivå |
-0,4 N (Gäller ej) |
|
Nivå på ingångsklämmorna i
betjäningsfältet |
-2,0 N (Gäller ej) |
|
Utgångsnivå |
-0,4 N (Gäller ej) |
|
Nivå på utgångsklämmorna
i
betjäningsfäItet |
+1,0 N (Gäller ej) |
|
Impedans |
600 ohm symmetrisk |
|
Reflexionsfaktor |
≤15% |
|
Restdämpningsförlopp för en kanal
(sändar- och mottagardel) |
inom 2/5 av CCITT-schema |
|
Klirrdämpning vid 800 Hz |
≥4,6 N (<1%) |
|
Överhörningsdämpning |
≥7,5 N (≥65 db) |
|
Brusspänning vid LF-utgång (rel.nivå
+1 N) |
≥1 mV |
|
BF-sidan |
|
Frekvensområde |
4 - 20 kHz |
|
Nivåer |
|
Utnivå |
-2,4 - +0,1 N (effektnivå), inställbar
i steg om 0,1 N, motsvarar -3,1 - -0,6 N spänningsnivå vid 150
ohm. |
|
Innivå |
-2,4 - +0,1 N (effektnivå), motsvarar
-3,1 - -0,6 N spänningsnivå vid 150 ohm. |
|
Impedans |
150 ohm, symmetrisk |
|
Pilotfrekvens för
sträckövervakning |
20 kHz |
Överföring av anrops-och impulseringssignaler
|
|
På LF-sidan |
med likström antingen över en eller
två signaltrådar. |
|
Ankommande anrop (från VX till
utr.) |
antingen genom bortbrytning eller
inkoppling av jord på signaltråden "S" eller ”S an" via ett
ledningsmotstånd på max. 500 ohm.. |
|
Utgående anrop (från utr. till VX) |
genom utläggande resp. bortbrytande av
jordpotential på signaltråden "S" eller "S ab". |
|
På BF-sidan |
|
Signaleringsfrekvens |
ovanför varje talkanal med 3825 Hz |
|
Överföring |
vid jordpotential på signaltråden
antingen som arbets- eller viloström |
|
Rel. nivå hos
signaleringsfrekvensen |
|
|
vid arbetsström "ton på” under
samtalstillstånd |
-0,5 N Eventuellt -0,8 N |
|
vid viloström "ton på” under
icke-samtalstillstånd" |
-1,0 N Eventuellt -0,8 N |
|
Kanalspärrning vid automatdrift |
|
vid viloström spärrning av en
enskild kanal |
vid långvarigt avbrott på signaltråden |
|
spärrning av alla kanaler vid
felande pilotfrekvens |
genom negativ potential på
signaltrådarna |
Bärfrekvenser
|
Kristallstyrda |
|
Noggrannhet |
2 x10-6 |
Strömförsörjning
|
Genom inbyggda kraftenheter |
|
Anslutningsspänningar |
110/220 V omkopplingsbart. 47-63 Hz.
De under "Huvuddata" angivna värdena gäller vid
spänningsavvikelser av ±2%. Vid avvikelser av ±10% är utr. fullt
funktionsduglig. |
|
Effektförbrukning. |
Saknas |
Dimensioner.
|
|
Höjd |
610 mm |
|
Bredd |
600 mm |
|
Djup |
224 mm |
Vikt
|
Saknas |
Del II. Beskrivning över Multiplexutrustning TM-2B
Inledning
Allmänt
Multiplexutrustningen
TM-2B är i huvudsak avsedd för användning tillsammans med
radiolänkutrustningar.
(Genom tillsats av ett
ledningskorrektionnät (equalizer) kan den emellertid även användas för
kabeldrift.
Utrustningen omfattar fullständiga
anordningar för omsättning av 12 talkanaler till
överföringsfrekvensläget (HF-läget) samt för den omvända omsättningen
tillbaka till det lågfrekventa läget.)
(Överstruken text).
Beroende på
bestyckningen kan följande driftsfall förekomma:
-
Överföring av 12
bärfrekventa talkanaler på en radiolänkförbindelse.
-
Överföring av en
grupp på 8 och en grupp på 4 bärfrekventa talkanaler på två olika
radiolänkförhindelser.
-
Överföring av tre
grupper om vardera 4 eller 1+4 bärfrekventa talkanaler på tre olika
radiolänkförbindelser.
-
Uppdelning av en
grupp om 12 kanaler i tre grupper om vardera 4 kanaler och - i
motsatt riktning -sammanslagning av tre 4-kanalgrupper till en
12-kanalgrupp.
-
Lågfrekvent
avgrening av 8 eller 4 kanaler från en 12-kanalgrupp och
genomkoppling av återstående 4-kanalgrupp (-er) till
4-kanalförbindelser.
Genom dessa olika
användningsmöjligheter är utrustningen särskilt användbar när man vill
bygga ut förgrenade ledningsnät med avgreningar och knutpunkter.
Som motstation vid en
avgrenad 4-kanalförbindelse kan en BFutrustning TM-2A användas.
Huvuddata
|
Antal BF-kanaler
|
12 |
|
Omkopplingsbara i: |
1 grupp om 12 kanaler |
|
Eller |
1 grupp om 8 kanaler och 1 grupp om 4 eller 1+4 kanaler |
|
Eller |
3 grupper om 4 eller 1+4 kanaler |

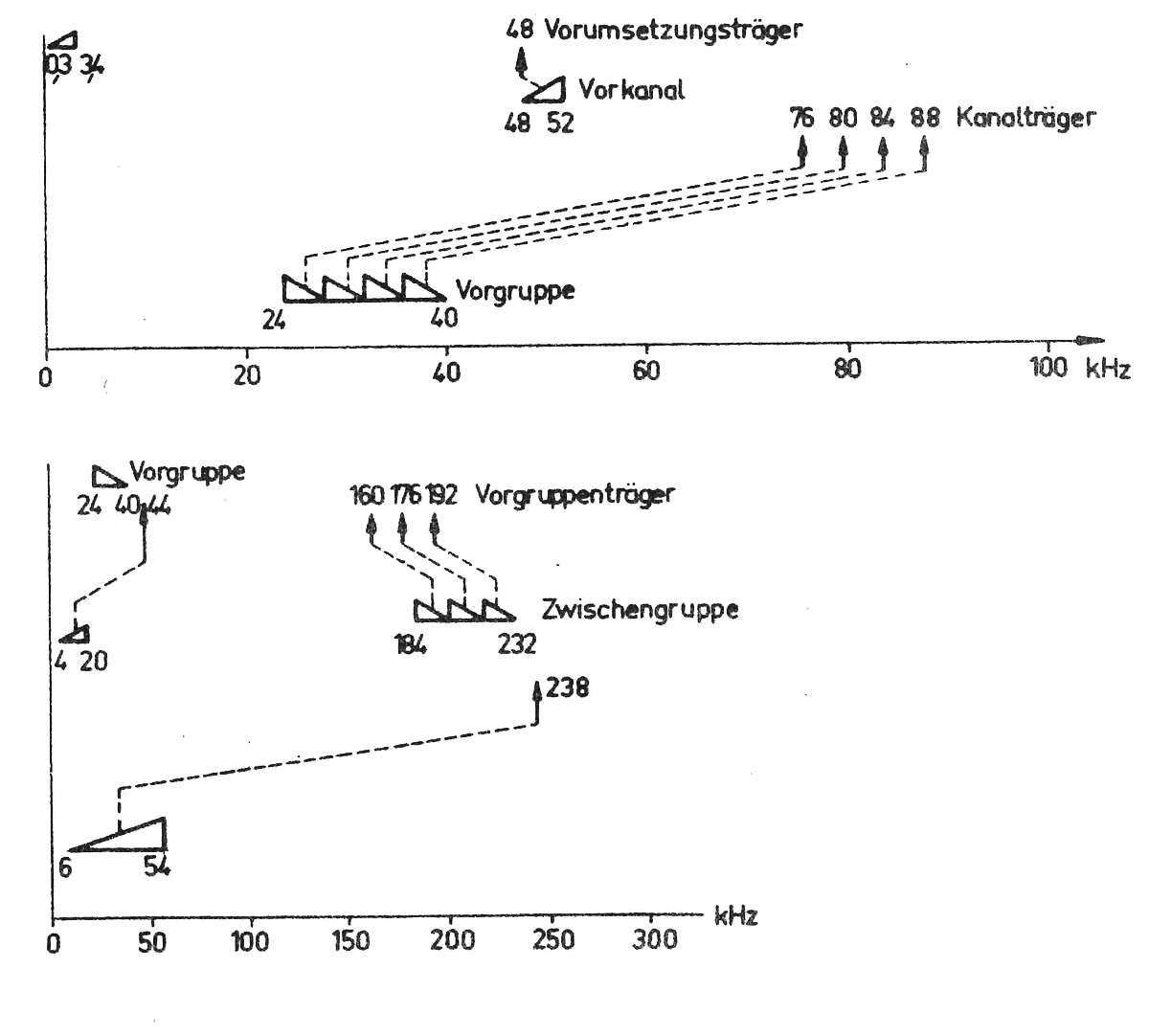

Frekvensplan
|
Se ritning FT gest. 084-1 fz
|
Överföringsegenskaper
|
|
LF-sidan |
|
|
Anslutningar |
4-tråd |
|
Överfört LF-band |
300 - 3400 Hz |
|
Nivåer |
|
|
Ingångsnivå |
-0,4 N |
|
Nivå på ingångsklämmorna i
betjäningsfältet |
-2,0 N |
|
Utgångsnivå |
-0,4 N |
|
Nivå på utgångsklämmorna
i
betjäningsfäItet |
+1,0 N |
|
Impedans |
600 ohm symmetrisk |
|
Reflexionsfaktor |
≤15% |
|
Restdämpningsförlopp för en kanal
(sändar- och mottagardel) |
inom 2/5 av CCITT-schema |
|
Klirrdämpning vid 800 Hz |
≥4,6 N (<1%) |
|
Överhörningsdämpning |
≥7,5 N (≥65 db) |
|
Brusspänning vid LF-utgång (rel.nivå
+1 N) |
≥1 mV |
|
BF-sidan |
|
Frekvensområde |
4 - 20 kHz
(3 utgångar)
6 – 54 kHz
(1 utgång) |
|
Nivåer |
|
Frekvensläge 4 -20 kHz |
|
|
Ut-och
innivå |
2,4 - +0,1 N (effektnivå), inställbar
i steg om 0,1 N, motsvarar -3,1 - -0,6 N spänningsnivå vid 150
ohm. |
|
Frekvensläge 6 -
54
kHz |
|
|
Utnivå |
-2,6 - ±0 N (effektnivå), inställbar i
steg om 0,1 N, motsvarar -3,3 - -0,7 N spänningsnivå vid 150
ohm. |
|
Innivå |
-6,1 - ±0 N (effektnivå), inställbar i
steg om 0,1 N motsvarar -0,7 - -6,8 N spänningsnivå vid 150 ohm. |
|
Impedans |
150 ohm, symmetrisk |
|
Pilotfrekvens för sträckövervakning |
Vid övre änden av en eller alla
4-kanalgrupperna |
|
vid frekvensläget 4 -20 kHz |
20 kHz |
|
vid frekvensläget 6 -54 kHz |
22, 38 och 54 kHz. |
Överföring av anrops-och impulseringssignaler
|
|
På LF-sidan |
Likspänningsmässigt enl. nedan.
|
|
Ankommande anrop (från VX till
utrustningen.) |
antingen genom bortbrytning eller
inkoppling av jord på signaltråden ”S an" över ett
ledningsmotstånd på max. 500 ohm. |
|
Utgående anrop (från
utrustningen till VX) |
Genom utläggande eller bortbrytande av
jordpotential på signaltråden "S ab". |
|
På BF-sidan |
|
|
Signaleringsfrekvens |
ovanför varje talkanal med 3825 Hz |
|
Överföring |
vid jordpotential på signaltråden
antingen som arbets- eller viloström 1) |
|
Rel. nivå hos
signaleringsfrekvensen |
|
vid arbetsström 1) |
-0,5 N Eventuellt -0,8 N |
|
vid viloström 1) |
-1,0 N Eventuellt -0,8 N |
|
1) Arbetsström: "ton på under
samtalstillstånd"
Viloström: "ton på under icke-samtalstilIstånd" |
|
Kanalspärrning vid automatdrift |
|
vid viloström spärrning av en
enskild kanal |
vid långvarigt avbrott på signaltråden |
|
spärrning av alla kanaler vid
felande pilotfrekvens |
genom negativ potential på
signaltrådarna |
Bärfrekvenser
|
kristallstyrda |
|
Noggrannhet |
2 x10-6 |
Strömförsörjning
|
genom inbyggda kraftenheter |
|
Anslutningsspänningar |
110/220 V omkopplingsbart. 47-63 Hz.
De under "Huvuddata" angivna värdena gäller vid
spänningsavvikelser av ±2%. Vid avvikelser av ±10% är förblir
utrustningen fullt funktionsduglig. |
|
Effektförbrukning. |
Saknas |
Dimensioner.
|
|
Höjd |
1554 mm |
|
Bredd |
600 mm |
|
Djup |
225 mm |
Vikt
|
Saknas |

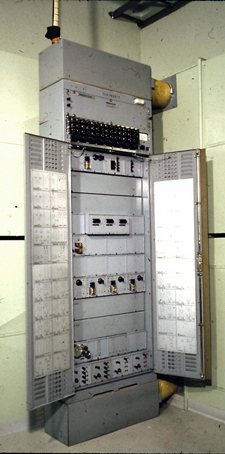

Drifterfarenheter (Bengt Eliasson)
Dom
först producerade utrustningarna bar namnet PINCH ELEKTRO på fronten.
Firman såldes till Telefunken och senare stativ bar det namnet.
TM-2
fanns i varianterna 4, 6,12 och kanske även 24 kanals BF-system. Det var
i transitorernas barndom t.ex. Intermetall OC450 med 10-20 ggr
förstärkning.
Fåkanalsvarianten hade bärfrekvensförstärkare med OC16. Dåtida
transistorer var inte så snabba så flertalsvarianten fick elektronrör i
stället. Driftsäkerheten var inte överväldigande. Efter stor modifiering
med byte av alla små elektrolytkondensatorer till dito av tantaltyp gick
det bättre.
TM-2
var en vanlig mux på små abonnentanslutningar, t.ex. flygbaser.
Vi fick
in telegrafi på ett TM-2 system, det var en
ubåtskommunikationsanläggning i norra Norge som hördes. Gick bort med
förbättrad skärmning av kablarna. Vi fick modifiera (vrida på
oscillatorns spolkärna).
De
tidiga TM-2 hade signaleringen på 3850 Hz i stället för CCITT normens
3825 Hz.
TM-2
ersattes av den driftsäkra TM-12
Sammanställt av Roland Persson
Senast uppdaterad 2014-03-11
