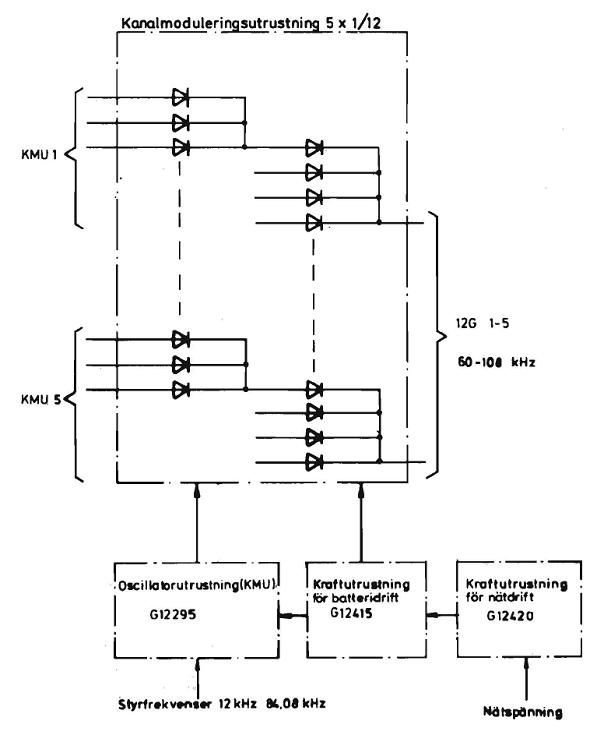

Bild 1,
Multiplexutrustning TM-23, blockschema
Större bild

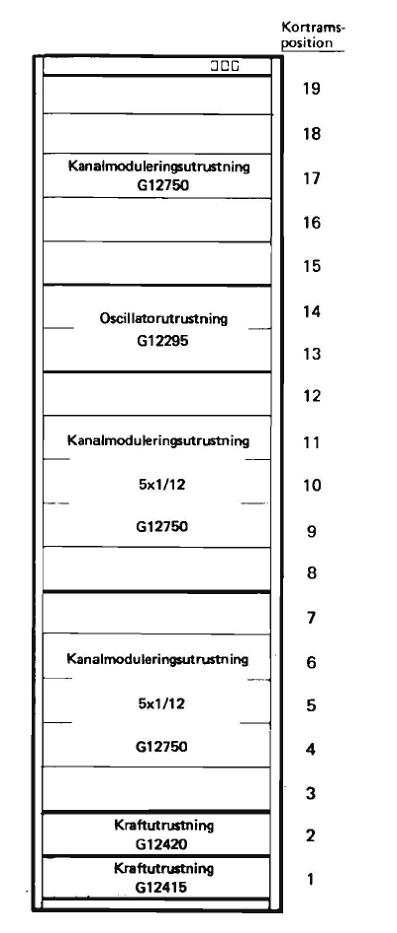

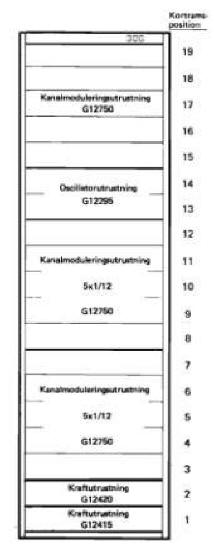

Bild 2. KMU-stativ
(nätdrift)
Större bild
Bild 3. Kanalmoduleringsutrustning
5 x 1/12
Större bild |
SRT var utöver Ericsson leverantör av ”Stormuxar” med kapacitet upp till
300 kanaler till Försvaret.
INLEDNING
ALLMÄNT
TM-23 är en
multiplexutrustning för bärfrekvenstelefoni. Den omfattar modulerings-,
oscillator- och kraftutrustning med vilka man kan bilda fem 12-grupper,
bild 1.
TM-23 används
tillsammans med TM-13 och ersätter då
KMU-utrustningen i TM-13.
Kraftutrustning,
kanalmoduleringsutrustning och oscillatorutrustning sitter i stativ
enligt bild 2. Kanalmoduleringsstativet rymmer tre
kanalmoduleringsutrustningar 5 x 1/12.
StativIarmfunktionerna
är samlade till Kraftutrustningen för batteridrift, som sitter nederst i
stativet.
TEKNISKA DATA
LF-sida mot växel
|
|
Koppling |
Fyrtrådsdrift
och likströmssignalering |
|
Nivåer |
Sändning lägst
-14 dBr
Mottagning
högst +8 dBr |
|
Impedans |
600 ohm
balanserad |
|
Frekvensområde |
0,3-3,4 kHz |
HF-sida mot
gruppmoduleringsutrustning
|
|
Frekvensområde |
12 kanaler
6-108 kHz |
|
Impedans |
75 ohm
balanserad |
|
Nivåer |
Sändning -26
dBr
Mottagning -8
dBr |
Pilot
|
|
Frekvens |
84,08 kHz |
|
Nivå |
-20 dBm0 |
Signalering
|
|
Typ |
Diskontinuerlig
utombandssignalering (arbetsström) |
|
Frekvens |
3825 Hz |
|
Signalmottagarens operationstid |
ca 15 ms
(Kanalmodem G12776 3001-3003) |
|
Nivå |
-6 dBm0 |
Inspänningar
|
|
Kraftutrustning
för nätdrift G12420 |
Nätspänning 220
V ±10% |
|
Kraftutrustning
för batteridrift G12415 |
Likspänning 36,
48, 60 V +20/-15% |
Utspänningar
|
|
Kraftutrustning
för nätdrift G12420 |
Likspänning
43-72V |
|
Kraftutrustning
för batteridrift G12415 |
Likspänning 24V
±2% |

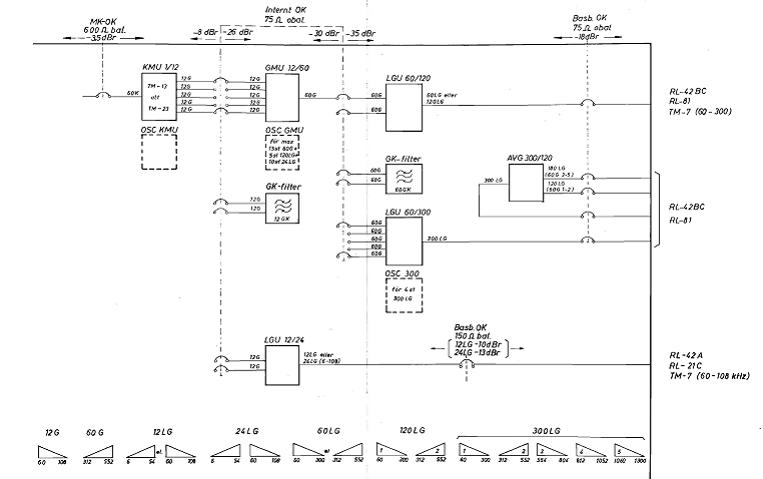

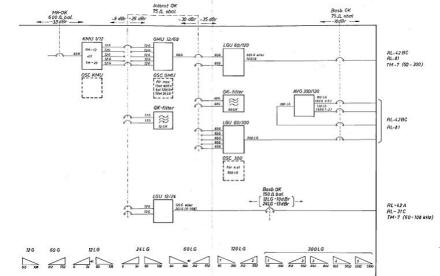

TM-13/23 Blockschema
Större bild
Kanalmoduleringsutrustning G12750
Kanalmoduleringsutrustning G12750 är en frekvensuppdelad
multiplexutrustning för 5 x 12 telefonikanaler, bild 3. Kanalernas
signalering sker med jordning
av
särskilda sändar- och
mottagartrådar. Frekvensbandet 0,3-3,4 kHz överförs som talkanal.
Amplitudmodulerad utombandssignalering utförs vid frekvensen 3,825 kHz.
Sammanställt av Roland Persson
Senast uppdaterad 2013-12-03
Källa:
Utdrag ur Beskrivning M7773-424420
|
