Bilder på Decca Roller Map 1649AM

Positionsskrivare

Decca 1649AM

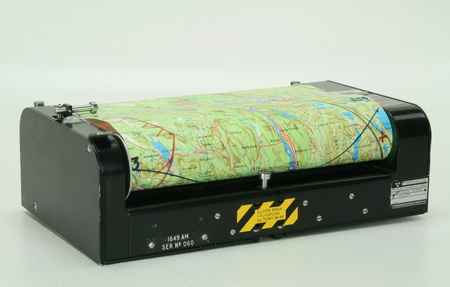

På kartan i positionsskrivaren kunde andrepiloten se var man befann sig.
Kartan förflyttades i nord-sydlig riktning av spolarna och ett index på det i sidled rörliga horisontella skalbandet visade helikopterns position.
Genom att dra i den på vänstra sidan här knappt synliga spaken, kunde man ta bort kartspolen för att sätta i en spole med annan karta.

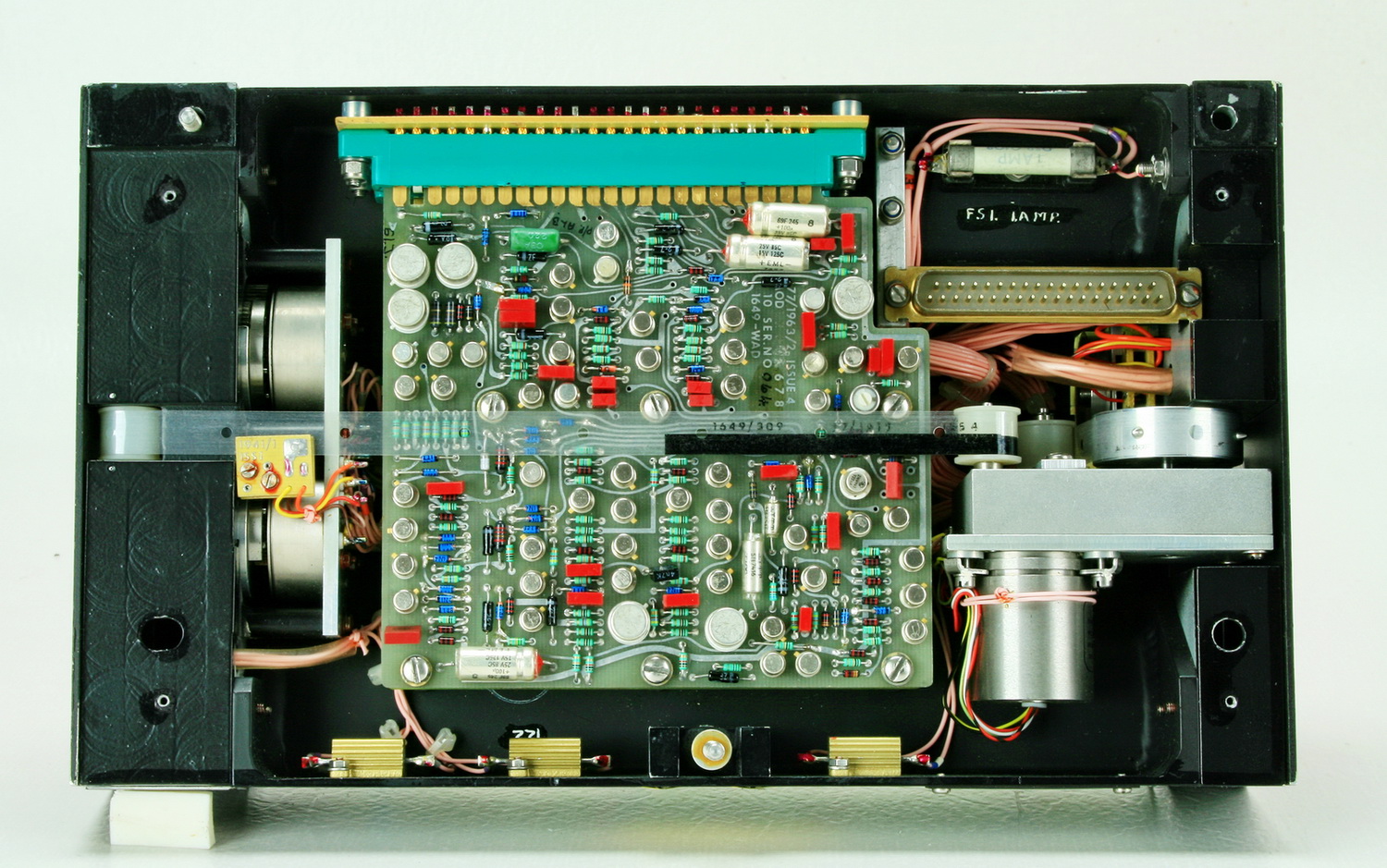

Positionsskrivarens baksida

Här är täckplåten borttagen och ett av de två kretskorten och mekaniken är synligt.

Till vänster sitter stegmotorerna för kartspolarna och till höger syns stegmotorn och drivmekanismen för skalbandet.

Drivmekanism för skalbandet.

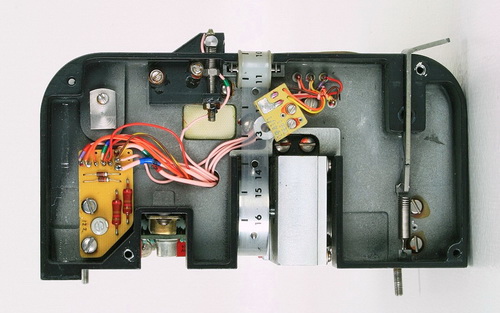

På det lilla kretskortets insida sitter en lysdiod och en ljuscensor som känner av om det kommer ett svart område på bandet. När det sker har den indexet på bandet nått kartkanten. Då sker snabbmatning av kartan till nästa kartlängd och indexet går över till andra sidan av kartremsan.

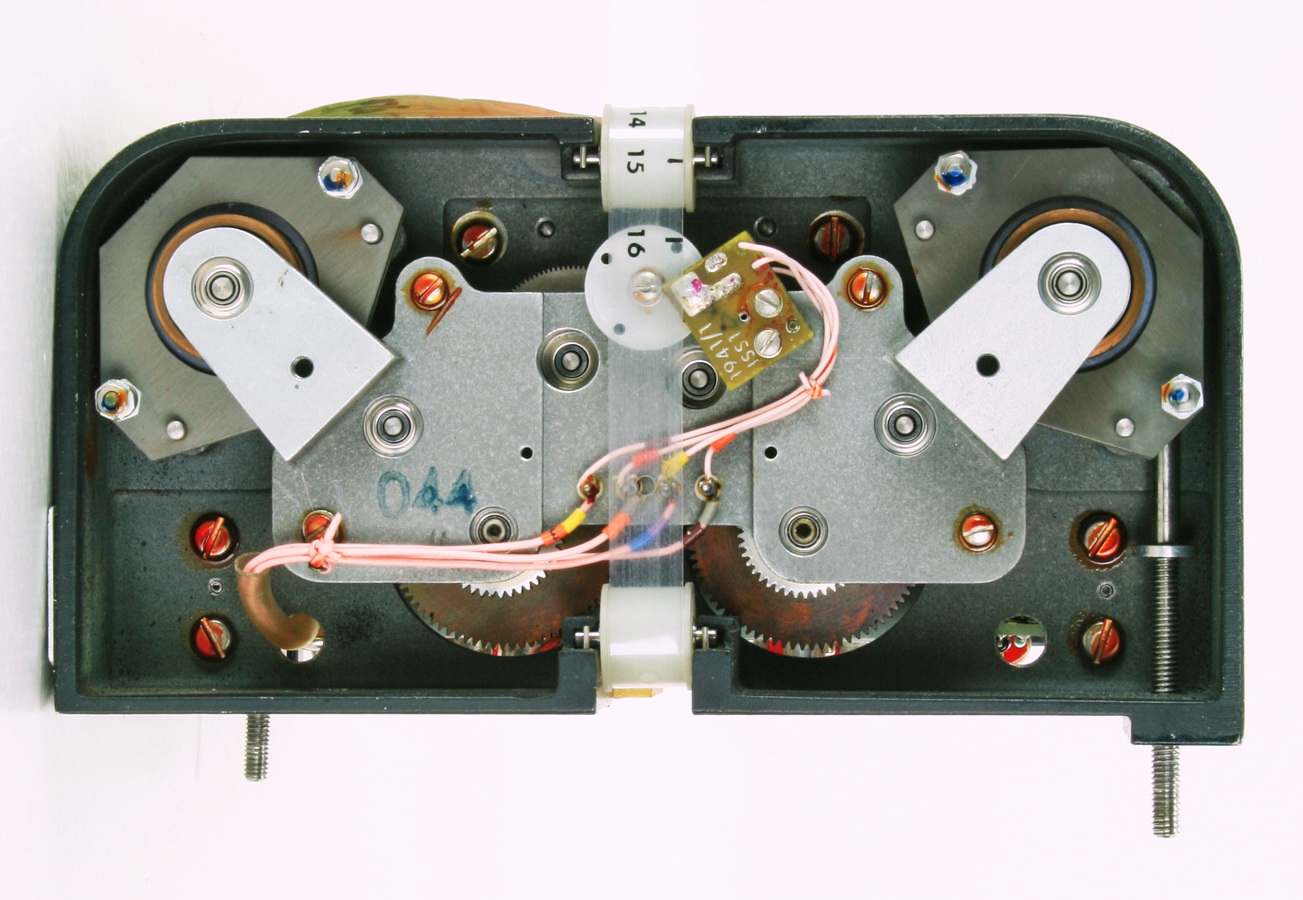

Drivmekanism för kartspolarna.

Spolarna drevs via friktionsbromsar som växelvis aktiverades för att hålla kartan spänd. Kretskortet och den lilla runda skivan med fyra hål ger återmatning av kartans förflyttning.

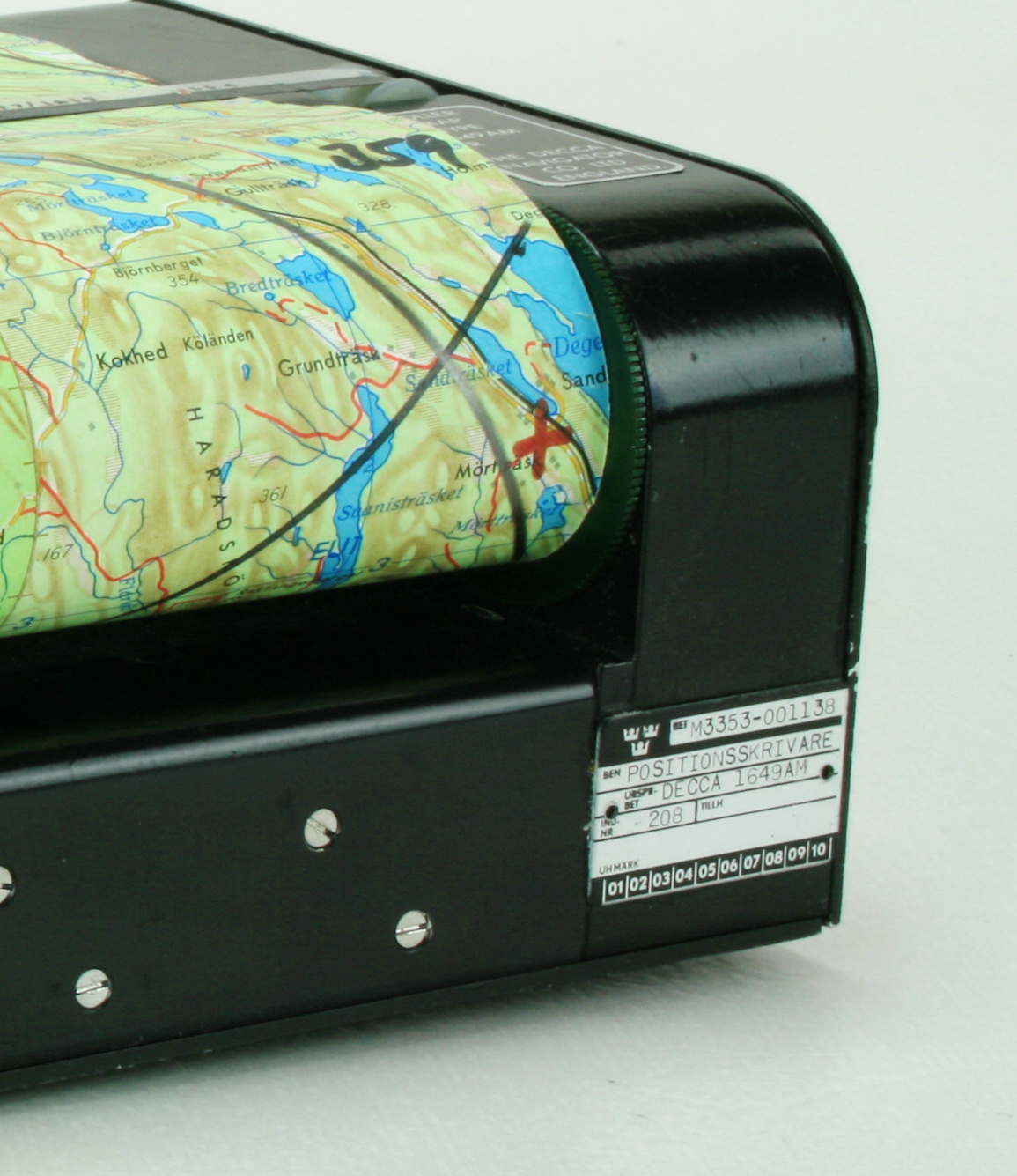

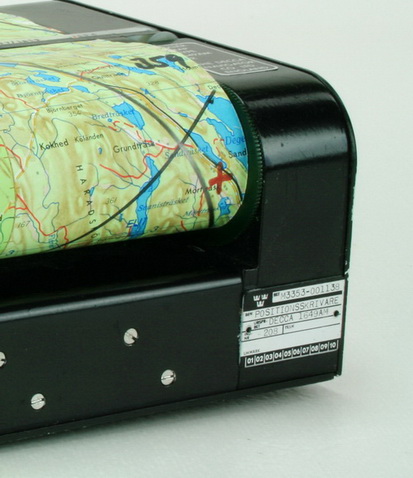

Positionsskrivarens svenska M-nummerskylt.

Data

Drivspänning: +28 VDC

Mått: Bredd 259 mm

Djup 89 mm

Höjd 152 mm

Vikt: 3,1 kg

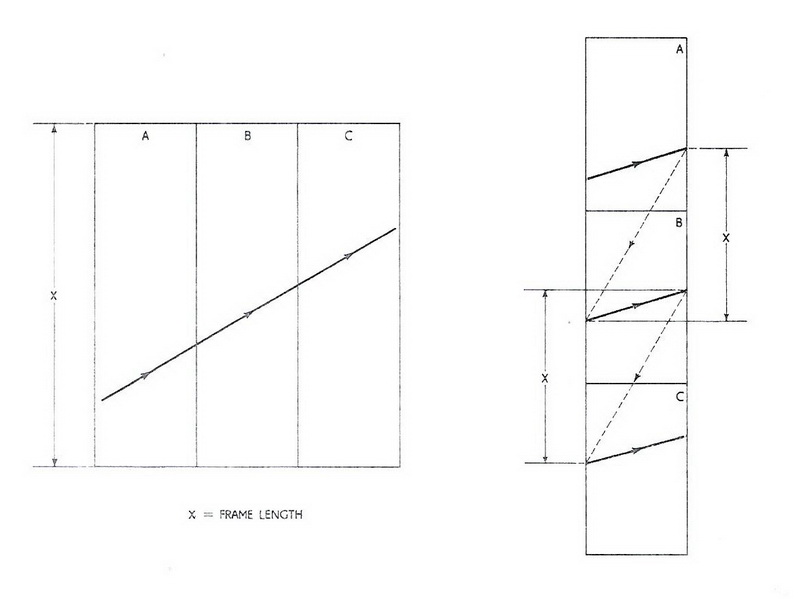

Rullkartan skapas av ett kartblad som skärs i remsor enligt en mall och fogas ihop i kortändorna till en lång kartremsa.
