 Navigeringssystem Decca TANS 9447

 Navigeringshjälpmedel som använts i HKP-4A och TP-85 Caravelle

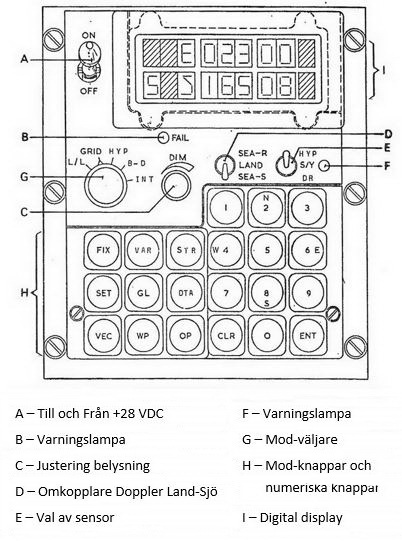

Manöverpanel och display

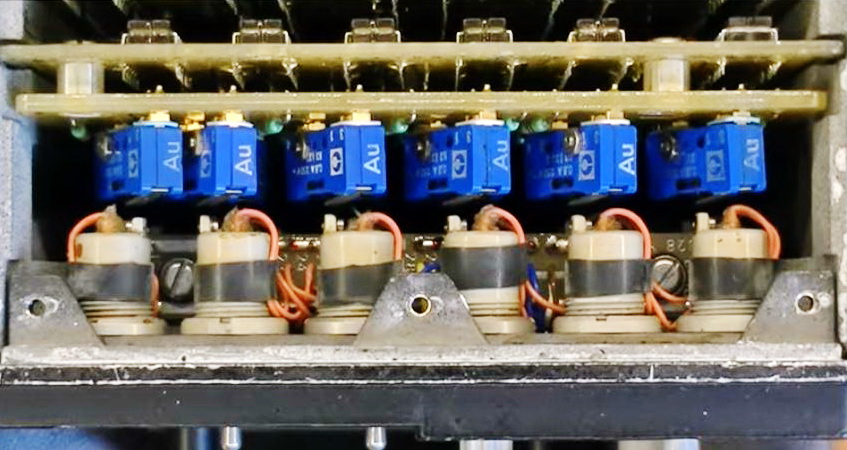

Innanför de belysta knapparna satt mikrobrytare

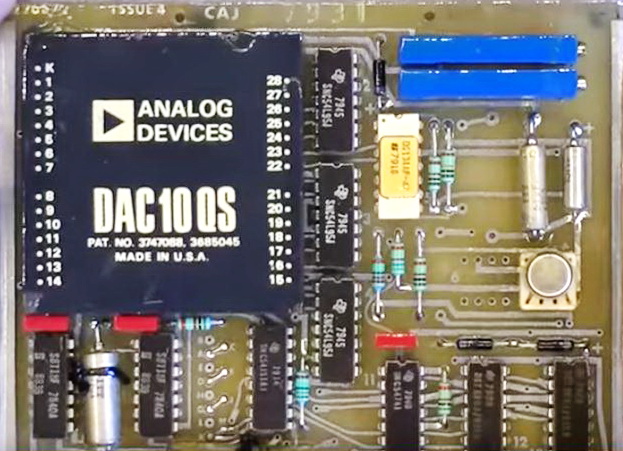

Kretskort med digital/analog-omvandlare

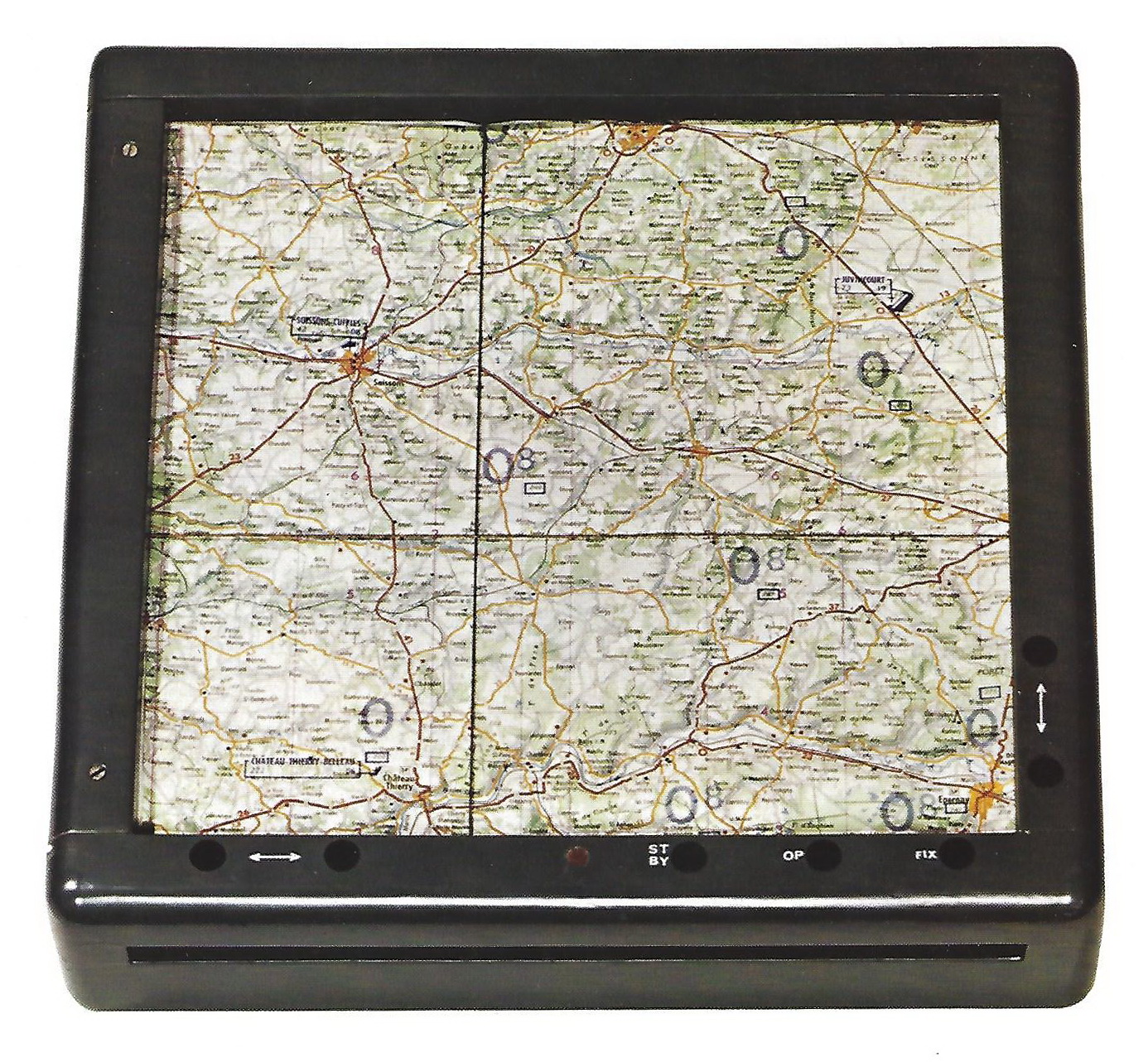

Automatic Chart Display 1655












Styrindikator på HSI

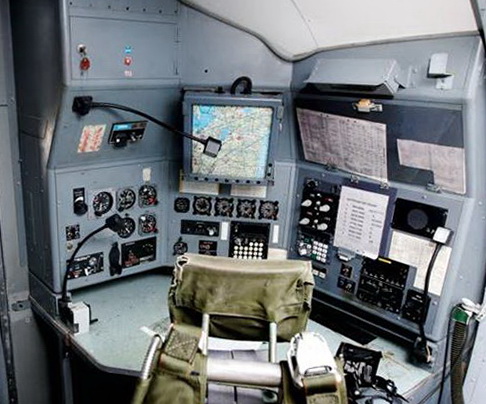

TP-85 navigatörsplats

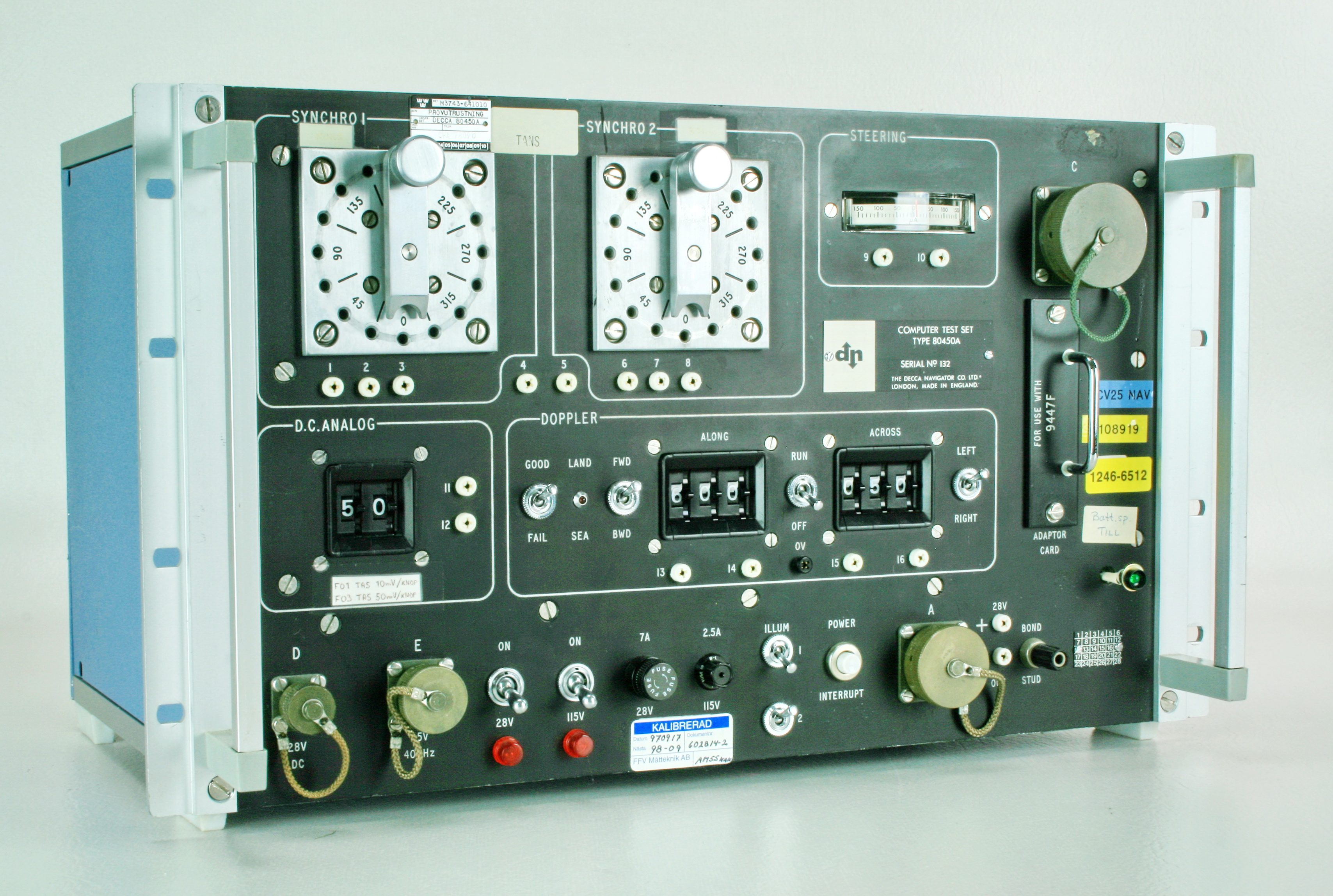

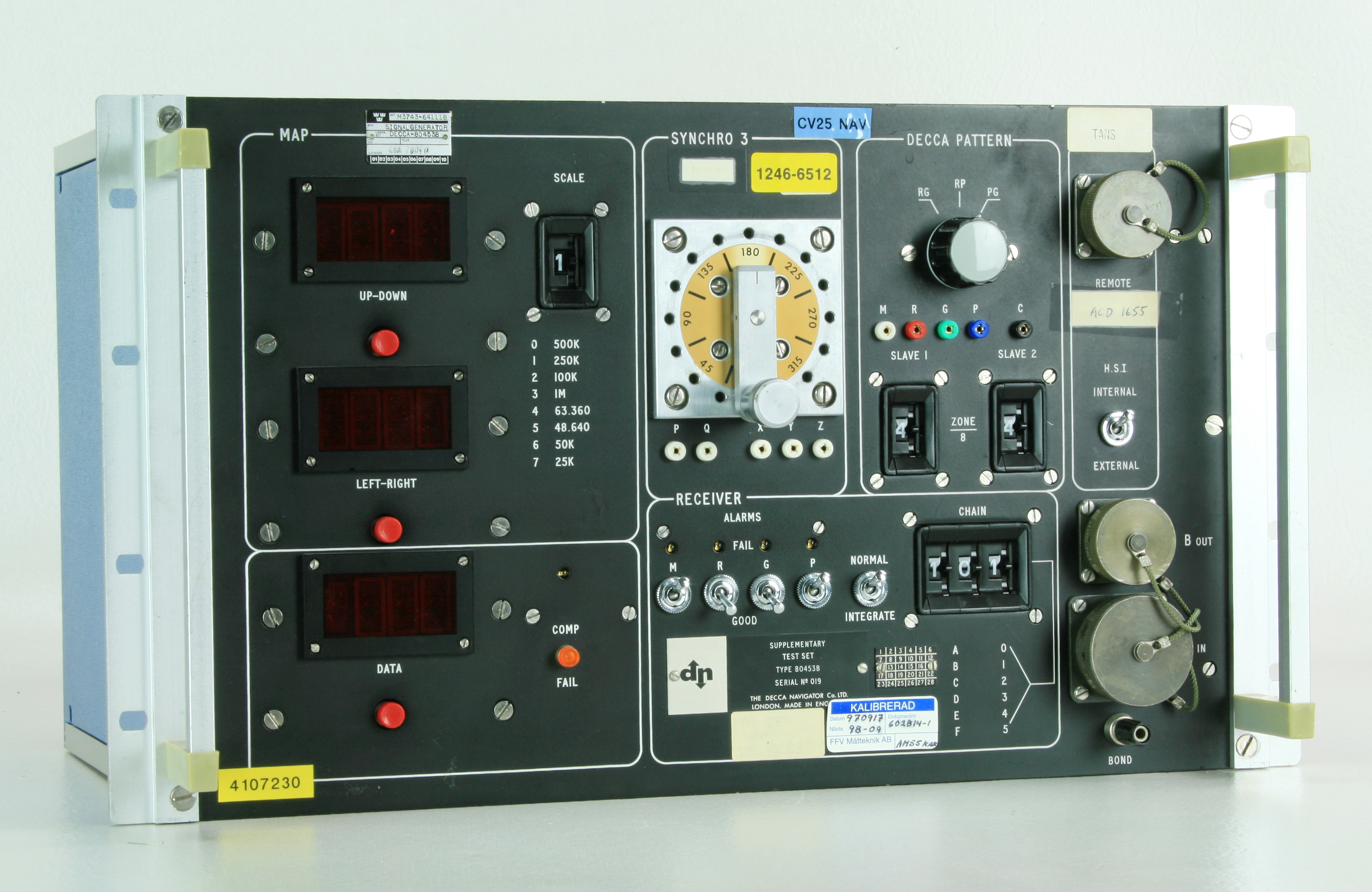

Provningsutrustningar för TANS













Kort beskrivning

Decca Tactical Air Navigation System, TANS var ett navigeringshjälpmedel utvecklat för flygplan och helikoptrar.

I Sverige användes det i Hkp-4A och Tp-85 Caravelle. TANS använde insignaler från Decca Navigator Mk 19, Doppler 71, kursgyro, vertikalgyro och kurshastighetsgivare för att utföra navigeringsberäkningar.

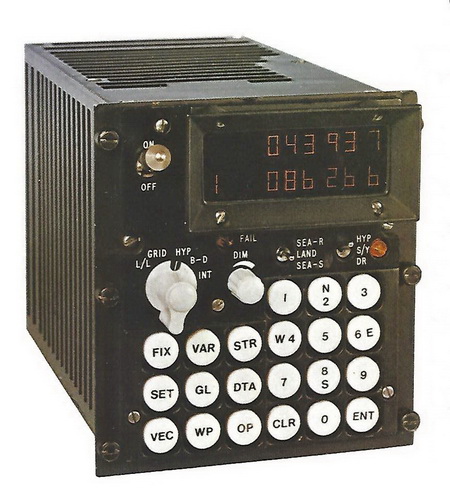

Decca TANS 9447F


Navigeringsdator TANS bestod av en enda enhet med manöverpanel och digital display i samma låda gjord för montering i en cockpitkonsol.
Datorn hade ett programminne på 16 kbyte och ett RAM-minne som kunde lagra beräkningsvärden samt 10 inmatade brytpunkter med individuella vektorer.
Navigeringssensorer kunde väljas mellan HYP (deccamottagare), S/Y (ingen sensor) eller DR (dopplerenhet plus kurshastighetsgivare). Beräkningarna skedde i lat/long-data men kunde  presenteras som position i deccavärden (zoner och lanes), position i rikets nät eller som bäring och distans till vald brytpunkt/destination. Deccakedjornas positioner var lagrade i ROM-minnen. På panelen fanns väljare för önskad presentation av data.

TANS kunde visa:

- Aktuell position i lat/long, hyperbelformat eller rikets nät.

- Avstånd och kurs samt tid till destination.

- Avvikelse från beräknad färdlinje

- Aktuell vindstyrka och vindriktning

- GS och avdrift

- Kurshastighet

TANS utdata:

- tvärs- och längspulser till kartenheten för drivning av kartindex

- analog spänning till styrindikator på ADI

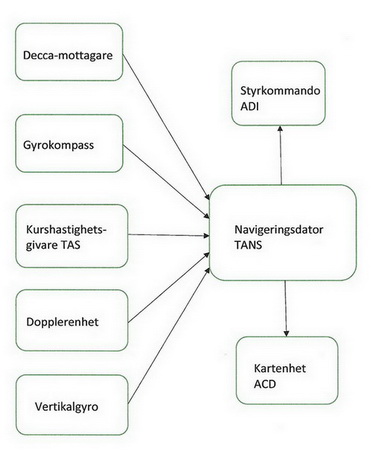

Navigeringssystem Decca TANS

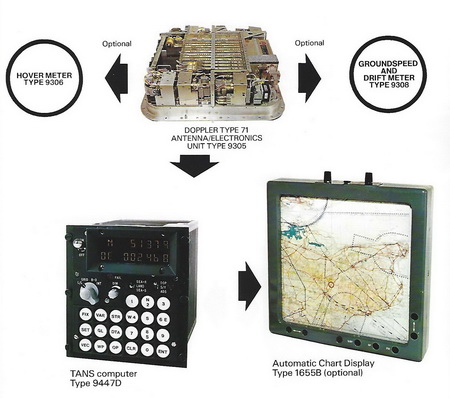

Navigeringssystem Decca Doppler-TANS med  hovringsindikator, GS/avdriftsindikator och ACD

___________________________________________________


G Svanborg 2019-04-14

Källa:
- Decca Navigator Co Technical Documents
- Östgöta Correspondenten
