Flygradio FR-31

M3955-031111

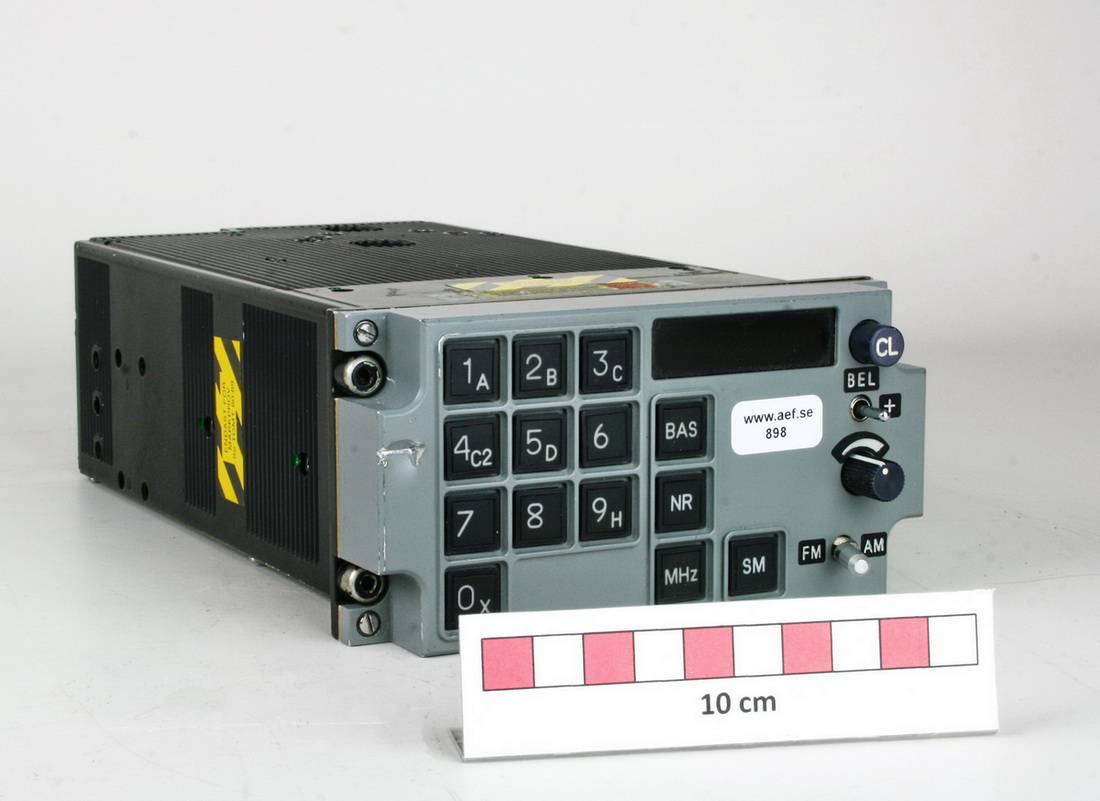

FR-31

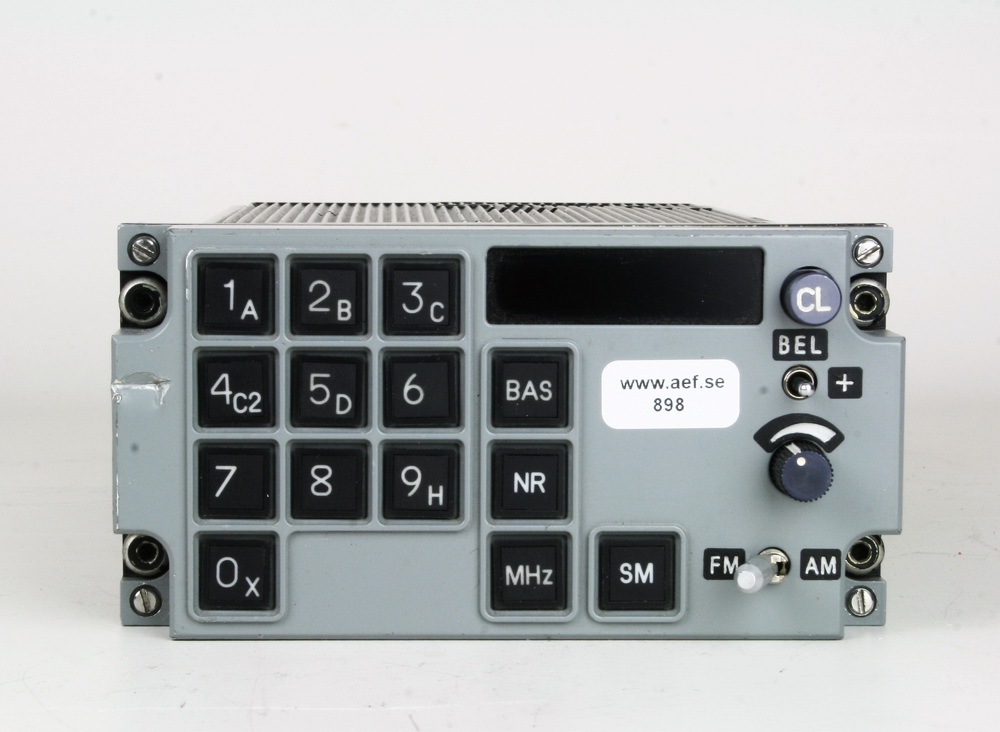

FR-31 frontpanel

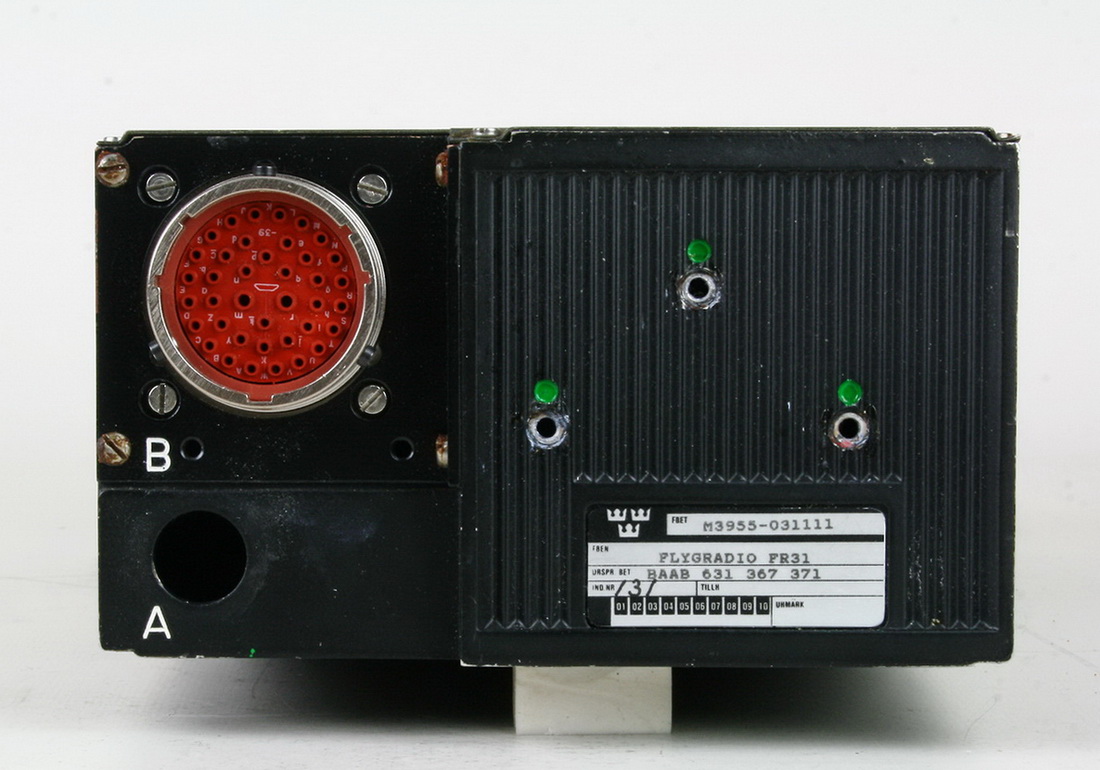

FR-31 baksida med skylt



Instrumentpanel SK-60

Allmänt

FR-31 ingår som huvudradio i SK60 och som reservradio i JAS39.

Radion ingick även i TP84, HKP10 samt i några få i Fpl35 och AJS37.

Radion tillverkades av Bofors Aerotronics AB på Lidingö.



Prestanda

   • Frekvensområden: VHF 104,000 - 161,975 MHz
     UHF 223,000 - 407,975 MHJz
   • Modulationstyper: AM och FM
   • Kanalavstånd: 25 kHz
   • Trafikmoder: Fixfrekvensmod
    Störskyddsmod
    X-mod (krypto)
   • Kortvalskanaler: BAS-kanaler, 850 st
    NR-kanaler, 120 st
   • Uteffekt: AM - 10 W,  FM - 15 W
   • Strömförsörjning: 28 V DC
   • Vikt: ca 4 kg



Underenheter

   - Sändarenhet - Logikenhet
   - Mottagarenhet - Filterenhet
   - Syntesenhet - Kraftenhet
   - LF-enhet - Panelenhet



Manövrering

Val av funktioner sker med hjälp av tryckknappar och en funktionsväljare på frontpanelen. Det finns även en digital display och en volymkontroll.

Programmering av kortvalskanaler sker med en programeringsstav som ansluts under frontpanelen.



Funktionskontroll

Funktionskontroll kan utföras varvid underenheterna kontrolleras.

Centralt underhåll utförs i Arboga.



Skrivet av Lars V Larsson

Senast uppdaterad 2020-04-13/GSg

Källor: BAAB och Celsius Aerotronics
