Flygradio FR-47

Rockwell-Collins HF9000

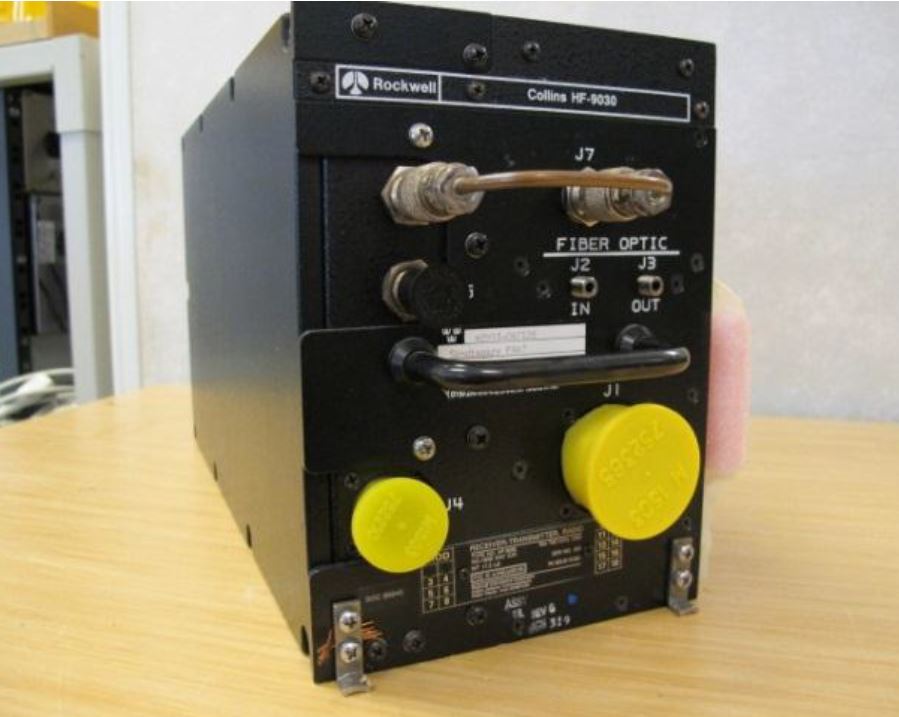

FR-47

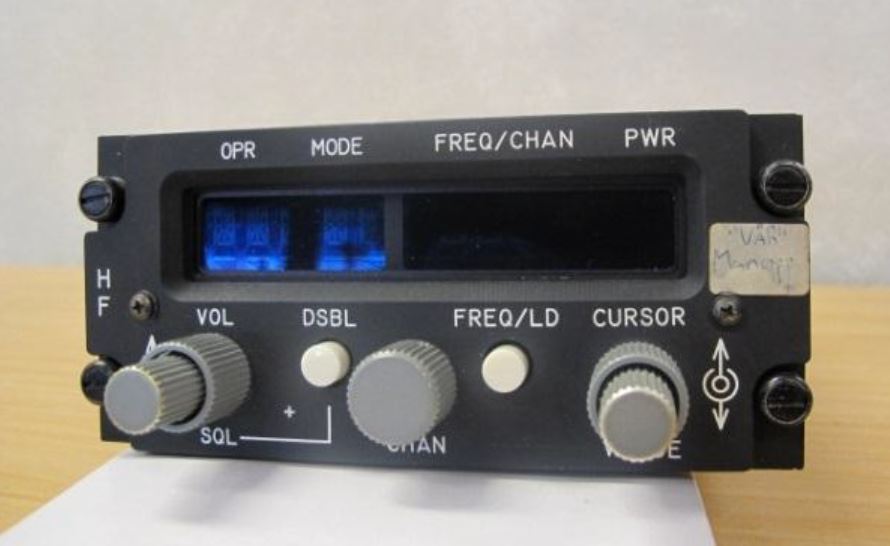

FR-47 Manöverenhet

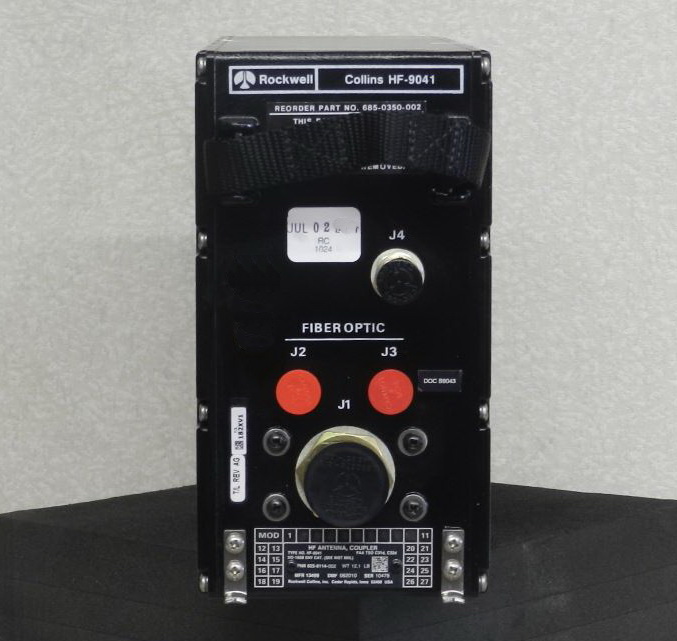

FR-47 Antennavst-enhet

Allmänt

FR-47 är en HF-radio som ingick i HKP10.

Radion tillverkades av Rockwell-Collins med beteckningen Collins HF9000.



I radiosystemet ingår:
- sändtagare

- antennavstämningsenhet

- manöverenhet

- antenn



Tekniska data

   • Frekvensområden: 2,000 - 29,999 MHz
   • Modulationstyp: AM, ESB
   • Kanalavstånd: 100 Hz
   • Antal kanaler: 280 000
   • Uteffekt: AM/CW 50 W, ESB 175 W
   • Minne: 99 förvalda kanaler kan lagras.
   • Databus: Fiberoptisk mellan enheter.
   • Strömförsörjning: 28 V DC



Manövrering

Radion manövreras från en manöverenhet där man hjälp av rattar, tryckknappar och digitala displayer kan välja frekvenser och funktioner.



Funktionskontroll

Radion övervakas av en inbyggd funktionstest, Built in test BITE.



Skrivet av Lars V Larsson

Senast uppdaterad 2020-04-18/GSg

Källa: Rockwell-Collins
