Krav på att utnyttja även frekvensområde UHF för TAL-stridsledning förelåg i slutet på 60-talet och Flygradio Fr-22-Fr-24 utvecklades för att ingå i FPL 37AJ, SF, SH och SK.

Fr-22 var den första VHF/UHF-stationen med AM/FM möjlighet i svenska flygvapnet.

På sikt var det också tänkt att Fr-22 skulle ingå i JA37 i tandemutförande men då behov av en VHF/UHF-radio även förelåg för FPL 35F var emellertid Fr-22-konceptet för stort fysiskt för FPL35 och Sändtagare Fr-28 utvecklades därför att passa både FPL35 och JA37.

En exportversion med bara UHF som ordinarie radio och en UHF-reservradio utvecklades för danska flygvapnets 35XD.

AGA AB var tillverkande industri.

Konstruktion

Utformningen av enheterna följde SAAB direktiv enligt koordinationsdata vad avser uppbyggnadssätt, montering i flygplan, kylluftbehov och strömförsörjning etc.

Ingående enheter i FPL 37:

Sändtagare Fr-22
Omkopplingsenhet Fr-22
Manöverenhet1 Fr-22
Flygradio Fr-24
Frekvensinställare Fr-22
Manöverenhet 2 Fr-22 (SK37)
Markteleförstärkare (2 per flygplan)
IPK/IFL Testpanel

Fr-22 Sändtagare, omkopplingsenhet och frekvensinställare ingick även i TP85 och Hkp 4C

Flygradio Fr-22-Fr-24 i FPL AJS37 (eg SK37)

Flygradio Fr-22-Fr-24 i

FPL AJS37 (eg SK37)

Dimensioner och vikter

	Modul-system	Bredd mm	Höjd mm	Djup mm	Volym dm³	Vikt kg
Sändtagare	EMF 2 3/4S	182,5	200	400	14,6	15,0
Omkopplingsenhet	EMF 2S	130	200	400	10,4	9,0
Manöverenhet 1	MMF 13-200	125	119,5	200	3,0	4,3
Frekvensinställare	---------	61	89	161	0,9	1,3
Manöverenhet 2	MMF 7-100	125	62,5	100	0,8	0,8
Fr-22 totalt						29,6
Fr-22B totalt						30,4
Flygradio Fr-24	MMF 14-150	125	129	150	2,5	3,7

Antal tillverkade enheter var ca 200 st med tillverkningsstart år 1972

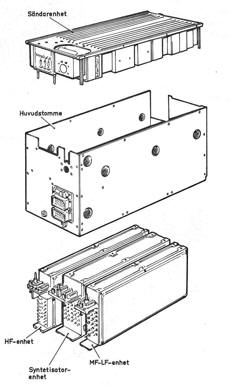

Sändtagare Fr-22

Sändtagare Fr-22

VHF/UHF-sändarna i Sändtagare Fr-22

VHF/UHF-sändarna i

Sändtagare Fr-22

Flygradio Fr-24

Flygradio Fr-24

Flygradio Fr-24 utan kåpa

Flygradio Fr-24 utan kåpa

Manöverenhet 1 Fr-22

Frekvensinställare Fr-22

Frekvensinställare Fr-22

Manövrering

Allmänt

Utrustningen var avsedd för följande funktioner:

Talkommunikation fpl - fpl,
Talkommunikation fpl - mark,
Passning av Larmkanal
Förmedling av lågfrekventa varnings – och lystringssignaler från andra utrustningar i fpl.
Interkommunikation mellan främre och bakre förarplats
Interkommunikation på marken med markpersonal och ledningsorgan via TRÅD och marktelefonförstärkare.

Manövrering

Flygradioutrustningen startades genom tillslag av flygplanets huvudströmställare.

För övrigt skedde manövrering från följande enheter

Flygradio Fr-24
Manöverenhet 1
Frekvensinställare
Styrspak
Rb24 manöverpanel
IPK/IFL panelen

I SK-versionen dessutom från

Manöverenhet 2 och
Styrspak bakre förarplats

Flygradio Fr-24

Funktionsomkopplaren för val av funktionssätt och för val av reservkanal.

NORM, endast Fr-22 användes
E, F, G, H endast Fr-24 användes (Reservfunktion)
NORM+LARM Fr-22 användes som huvudstation och Fr-24 för överlagrad mottagning på Larm-kanal
SM för Sändning av Fr-24 i reservmod.
TRÅD för sändning till ledningsorgan på marken
MIK BAND Till/Från för inspelning av icke automatiskt inspelad information på BSP, och för kommunikation med Mekaniker på marken.
VOL för flygförarens hörtelefonnivå

Manöverenhet 1.

Manöverenhet 1 var Fr-22 kanalväljare och hade 2 förväljarrattar och 20 tryckknappar.

Endast en knapp kunde vara intryckt.

Intryckning av knapp utlöste automatiskt tidigare intryckt.

Rattarna och tryckknapparna hade följande funktioner:

· Den vänstra, Gruppväljaren (TAL - Stril) hade 42 lägen som indikerades i fönstret till höger om ratten. Varje läge hade 10 förprogrammerade kanaler som ställdes in på de undre knapparna. Knapparna varr märkta 0-9.

· Den högra, Basväljaren hade 84 lägen som indikerades i fönstret till höger om ratten. Varje läge hade fem för-programmerade kanaler som ställdes in med den näst översta knappraden

· Den översta knappraden, med fem tryckknappar hade fyra individuellt programmerade kodstavar vilka var oberoende av Grupp eller Basväljarens inställning. Den femte knappen märkt minus överförde kanalinställningen till Frekvensinställaren

Frekvensinställaren

Frekvensinställaren användes för frekvensinställning i klartext av Fr-22.

Dels kunde frekvensen ställas i med 4 koncentriska rattar och dels AM alt FM med en vippströmställare.

Styrspaken

På bägge styrspakarna (en i bakre ff-plats) fanns:
- Sändningsströmställare för sändning av Fr-22 NORM och NORM+LARM.

- Dämpningsströmställare för dämpning 15dB av inkommande radiosignaler.

RB 24 Manöverpanel

En dämpningsströmställare (återfjädrande) som tillhör robotsystemet och vid intryckning dämpar radiosignalerna 40dB (mottagartystnad)

Manöverenhet 2

SM strömställaren användes vid sändning från bakre ff-plats.

Den var parallellkopplad med SM-strömställaren på styrspaken.

Övriga organ enligt Fr-24 manövrering

IPK/IFL panelen

Panel på vänster sida i kabin för ”Tyst radiokontroll” och prestandakontroll och fellokalisering (IPK/IFL)

Manöverenhet 2 Fr-22 (baksits)

Manöverenhet 2 Fr-22 (baksits)

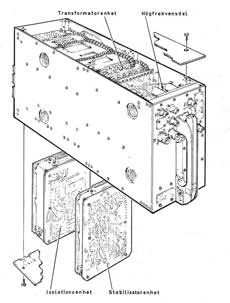

Omkopplingsenhet Fr-22

Omkopplingsenhet Fr-22

Manöverenhet 1 Fr-22

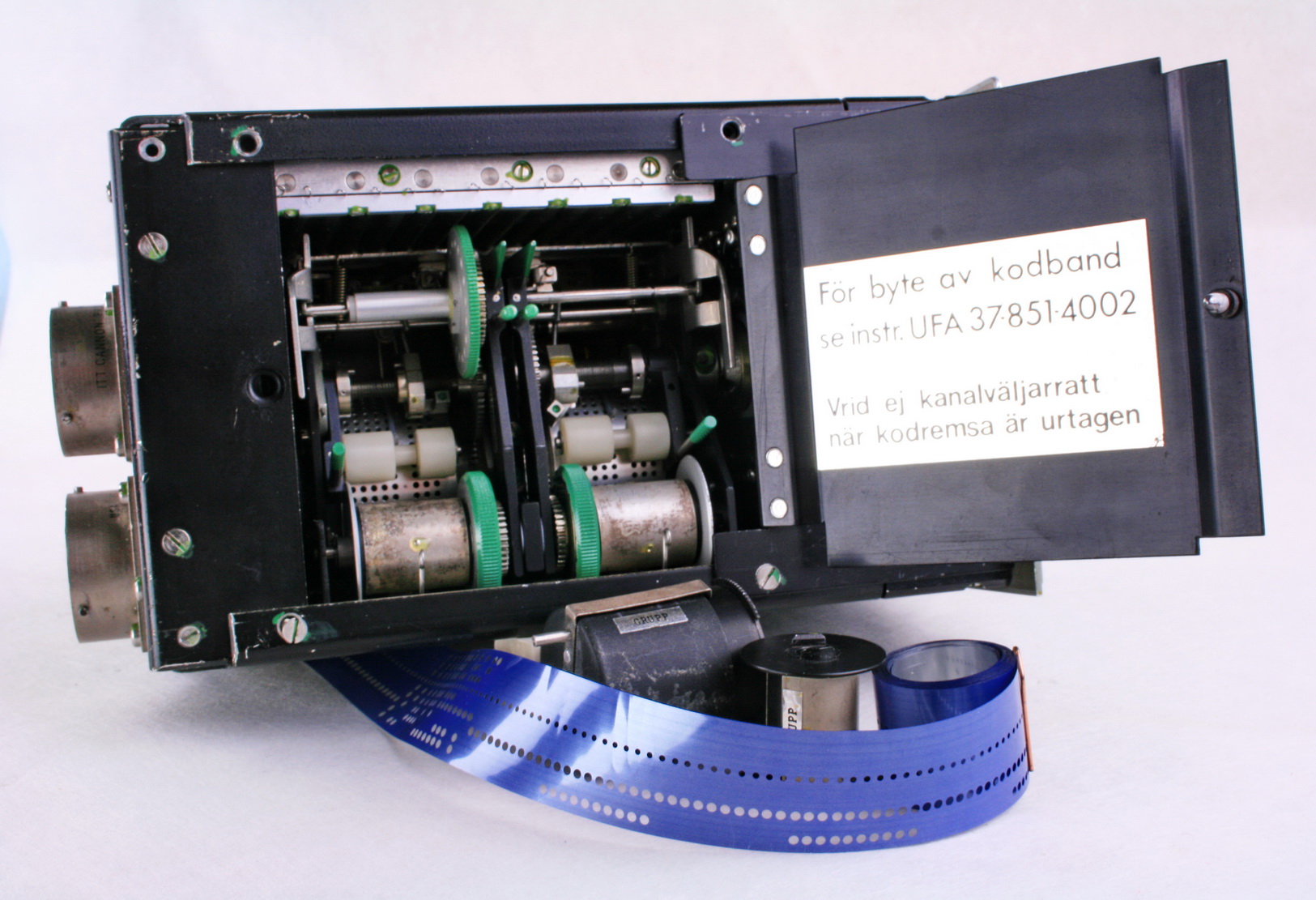

Bas och Gruppmekanismen med hålremsans matning

Spegelhusets konstruktion

Spegelhusets konstruktion

Markteleförstärkaren

Markteleförstärkaren

IPK/IFL Testpanel

IPK/IFL Testpanel

Funktioner allmänt

Fr-22-Fr-24 systemet genomgick ett flertal modifieringar bl.a av antennanslutningarna varvid Fr-22 automatiskt anslöts till fenspetsantennen (i stället för Fr-24) då fpl stod på marken liksom införande av IPK/IFL-test (Intern Prestandakontroll och Fellokalisering)

Funktion Fr-22

Sändtagare

Sändtagaren innehöll:

HF-enhet, MF-enhet och LF-enhet
Syntetisatorenhet med 5 st VCO för att täcka VHF och UHF-bandet
Sändarenhet med VHF-sändare och
UHF-sändare.

Bägge sändarna var uppbyggda enligt bredbandsteknik, dvs inga rörliga delar och sändarstyrningen skedde från frekvenssynteserna.

Frekvensområdet var

VHF - 103,000-159,975 MHz med 25 kHz kanal-separation
UHF - 225,000-399,95 MHz med 50 kHz kanal-separation.
AM alt FM modulering var möjlig på bägge banden

Strömförsörjning från flygplanets huvudspänningsnät
3 x 200V, 400 Hz

Omkopplingsenhet

Omkopplingsenheten innehöll:

Strömförsörjningsdel för Fr-22
LF-delarna (isolationsenhet) samt
HF-delar med filter, riktkopplare och antennanslutningar för VHF och UHFsignalerna.

En testenhet för Prestandakontroll (IPK) och Fellokalisering (IFL) ingick i omkopplingsenheten.

Manöverenhet 1

Uppbyggd i helt mekanisk och analog teknik med en mekanism jämförbar med ett mekaniskt ur. Fjädrar bl.a i schweiziskt precisionsstål.

Samtliga kanaler stansades på hålremsor i form av ”1”-or och ”0”-or på Mylartape (Aluminium) och placerade i enheten i speciella Remskassetter.

Hålen i remsorna belystes i ett speciellt spegelhus med en ljusledare varvid hålen i remsorna släppte igenom ljuset till fotoresistorer och omvandlades till ”1-or”

Frekvensinställare

För inställning av frekvens i klartext och modulationstyp.

Placering på kabinens frontpanel

IPK/IFL Testpanel

”Tyst” funktionskontroll av radion kunde utföras med panelens manöverorgan liksom Intern Prestandakontroll och Intern Fellokalisering.

Markteleförstärkare

Två (2) markteleförstärkare med anslutning till mekaniker och Stril m.fl. placerades på vingarnas undersida.

Dessa var så konstruerad att den till markfunktionen anslutna marktelekontakten (förankrad med en stålwire till uppställningsplattan) automatiskt lossnade då fpl påbörjade rullning från ”högstaläget”
