Flygradio Fr-23 och Fr-23B

M3955- 023011 resp. M3955-023021

Fr-23

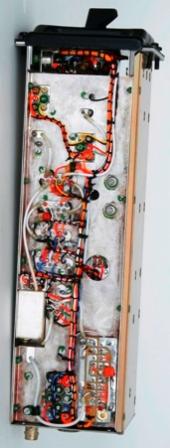

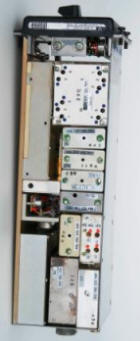

Fr-23 utan kåpor

Markradiostation 351 MT

 Allmänt

Fr-23  ingick som reservradio tillsammans med Fr-17 i Sk60. Fr-23 var placerad på frontpanelen i kabinen.

Fr-23 ingick även i en transportabel Markradiostation 351 MT varvid marktillsatsen tillverkades av LES-konsult.

Tillverkningen skedde  på AGA:s fabrik  på Lidingö under 1965 - 1970.

Antal tillverkade enheter c:a 175 st för Sk-60 och 25 st. för 351MT.

 Konstruktion

Fr-23 tillverkades med i huvudsak Fr-21 moduler.

Storleken på Fr-23 var vad avser bredd och höjd som Fr-21 Sändtagare medan Fr-23 var något längre pga. en Sändarmodul och en filterenhet.

Fr-23 var en kristallstyrd 5-kanalstation med vardera 5 kristaller för mottagaren och 5 kristaller för sändaren.

Vikt ca  3,5 kg.

 Prestanda

• Frekvensområde   103-156 MHz

• Kanalavstånd         50 kHz

• Modulering             AM

• Uteffekt                   5W

• Strömförsörjning    +28V

• Strömförbrukning    c:a ? A

 Manövrering

Manövrering  skedde med hjälp av en omkopplare på frontpanelen se bild.

För Sk-60 var i allmänhet kanalerna E, F, G, H och en valfri flottiljkanal kristallbestyckade.

För markbruk helt andra kanaler.

 Underhåll

Underhållet utfördes av förband i Provbänk FR/FD varvid prestandaprovning och felsökning utfördes och felaktig modul kunde bytas.

Centralt underhåll utfördes av cv/CVA i Arboga.

Skrivet av Lars V Larsson

Senast uppdaterad 2010-07-14

Källor: Civing Ingemar Pellbäck fd Utvecklingschef på AGA, BAAB och Celsius Aerotronics
