Flygradio FR25
Antenn Collins 437R-1

M1921-192010 Antenn CORAC-437R-1
Ingick i Hkp4A, Hkp4B och Hkp4C

 Klicka på bilderna för större format!

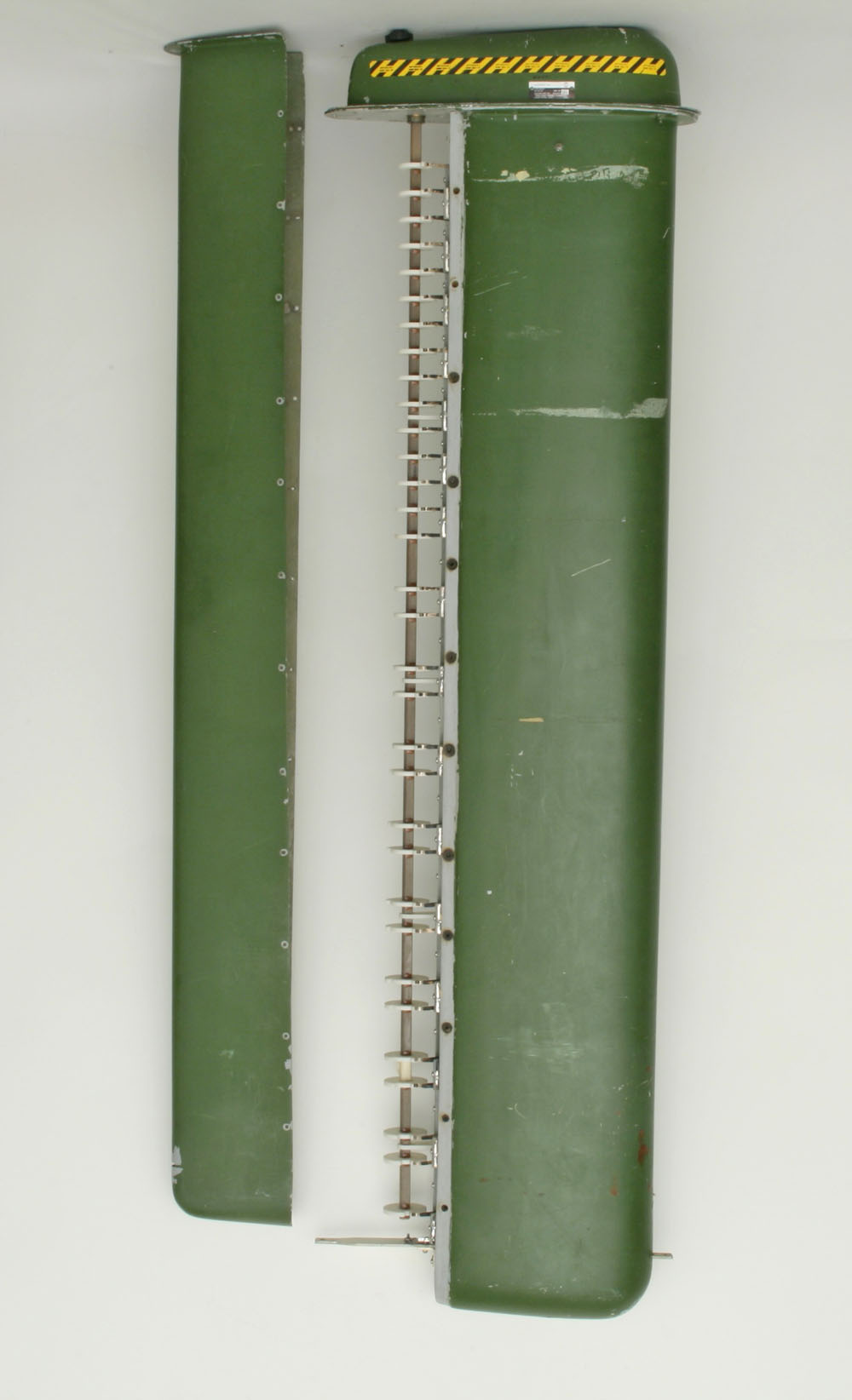

Demonterad antenn, Collins 437R-1.

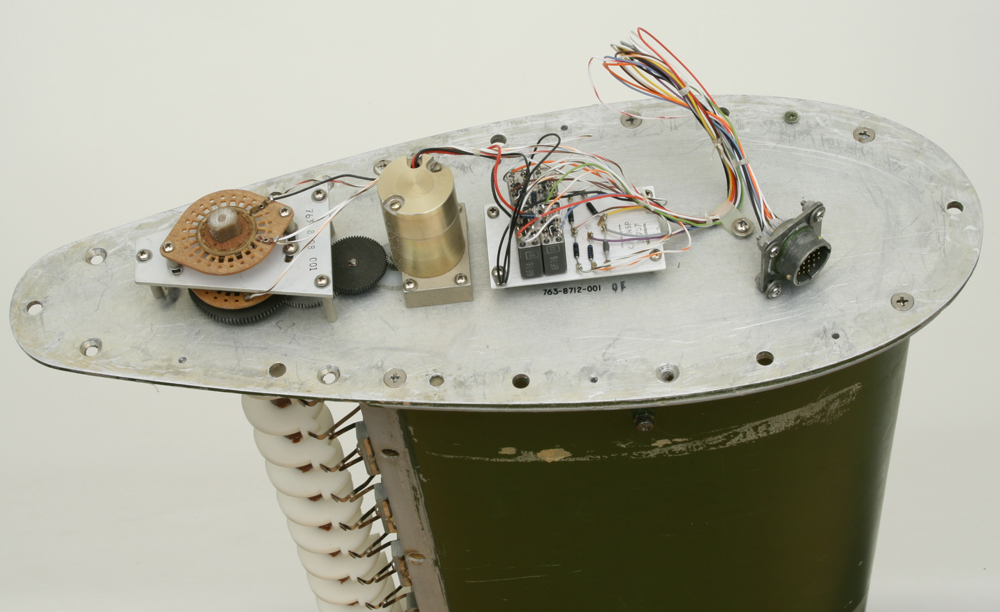

Bild av drivmekanismen

Allmänt

Antenn 437R-1 är en belastningsspole som tillsammans med antennspröten fungerar som strålande element vid sändning och mottagande element vid mottagning. Antennen sitter inbyggd inbyggd tillsammans antennsprötet längst bak i fenan på helikoptern.

Tekniska data

• Frekvensområde: 2-30 MHz

• Max inmatad effekt: 630 W pep, 200 W medeleffekt

•  Ingångsimpedans: Komplex, avpassad för antenn-avstämmningsenhet 490T-1A.

• Avstämningstid: 8 sek max, (tillsammans med 490T-1A)

•  Temperaturområde: -55 C - +71 C

• Operativ höjd: max 4500 m

• Matningsspänning: +28V, från 490T-1A

För mer detaljer Se FFV-dokument från 1978. (pdf-format):

”Kortfattad beskrivning av antenn Collins 437R-1.”

Sammanställt av Erland Hall
Senast uppdaterad 2008-11-23
