Flygradio FR25

Sändtagare Collins 618T

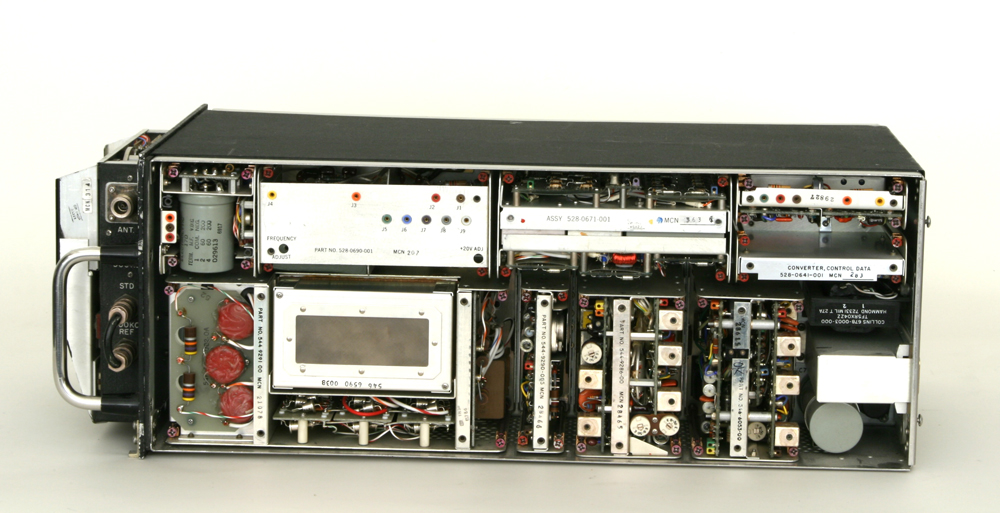

Sändtagare 618T med avtagna kåpor.

Klicka på bilden för större format!

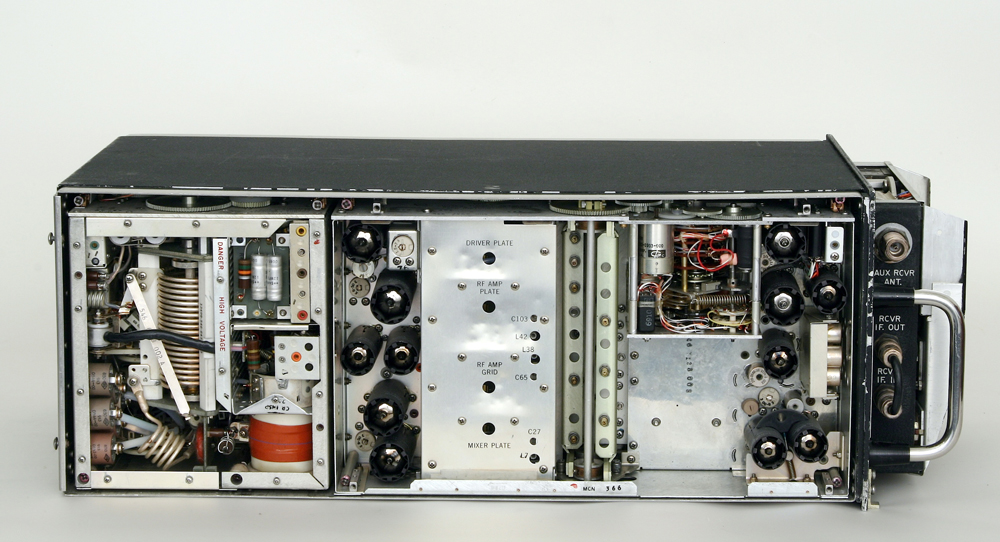

Sändtagare 618T med avtagna kåpor.

Klicka på bilden för större format!

Benämning:   Sändtagare 618T (-2, -2B , -3, -3B).

Vikt:                 23 kg

Storlek:           25,4 x19,4 x 56,4 cm.

Kraftkälla:       618T-2, -2B
                          28,5 VDC, 160 W
                          208 VAC, 400 Hz, 3-fas, 1000 W.

     618T-2B, -3B
    27,5 VDC, 1150 W.
    115 VAC, 400 Hz, 1-fas, ca 100 W.

Frekvensstabilitet: Bättre än 0,8 ppm/månad.

Mod:                     ESB (3A3J)
                              Kompatibel AM (3A3H)
                              Telegrafi 1kHz (övre sidband)

Sändaruteffekt:  ESB: 400 W PEP  (toppmedeleffekt)
                               AM: 125 W  (bärvågseffekt)
                               CW: 115 W

Mottagarkänslighet: ESB: 1 uV, (S+B)/B mer än 10dB
                                       AM: 3 uV, 30 % 1000 Hz
                                       S+B) /B mer än 6 dB

Frekvensområde:   618T-2, -3
                                    2,000 - 29,999 MHz i 1 kHz-steg

              618T-2B, -3B
              2,0000 - 29,9999 MHz i 0,1 kHz-steg

Antal kanaler:           618T-2, -3
                                    28 000 st

                618T-2B, -3B
               280 000 st

Tillverkare:       Collins Radio Corp

För beskrivning, se FFV-dokument från 1975:

”Kortfattad beskrivning av sändtagare Collins 618T-3B.”

Sammanställt av Erland Hall
