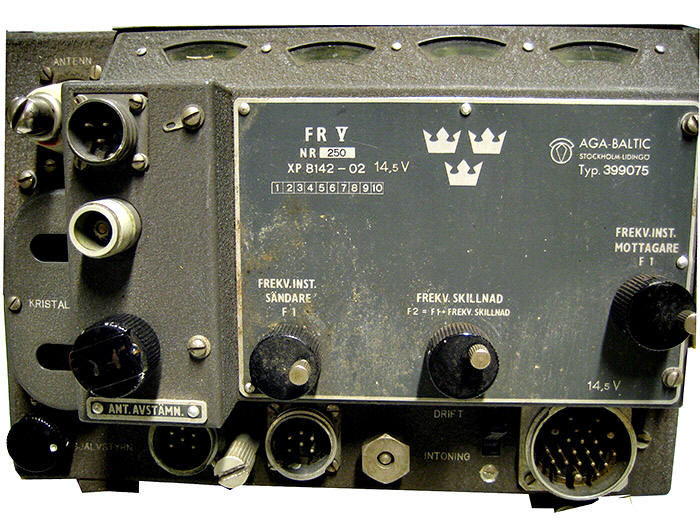

Fr-5 S M enhetens frontplatta
S M enhetens frontplatta hade följande
inställningsorgan:
- Ant-avstämn försedd dels med en graderad skala
0 – 120, dels en ung. frekvensgradering.
- Frekv.inst.sändare F1 för inställning av
sändarens frekvens F1, med tillhörande
frekvensgraderad
skala.
- Frekv.skillnad. F2 = F1 + Frekv.skillnad för
inställning av frekvensskillnaden FS, mellan F1 och F2. Denna inställning
var gemensam för både sändare och mottagare.
- Frekv.inst.mottagare F1 för inställning av
mottagarens frekvens (F1), med frekvensgraderad skala.
- Kristall/Självstyrn för omkoppling mellan
kristall- och självstyrning, märkt.
- Intoning/Drift Omkopplare för intoning
- Antenn Antennavstämning
|
