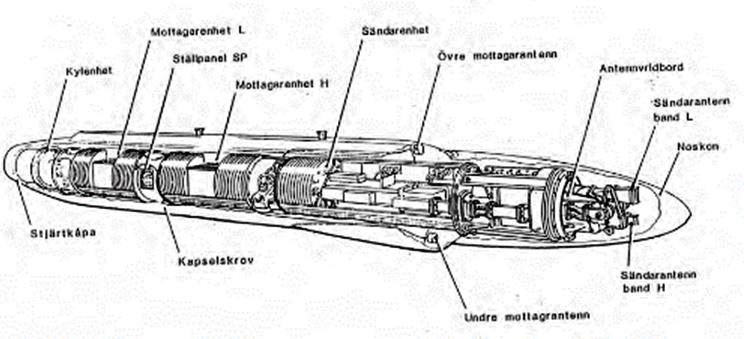

Kapsel U22
U22 i förgrunden
Kapsel U22
Större bild
|
Kapsel KA hade en
otillräcklig bandbredd och klarade dessutom inte av att störa samtidiga
multipla hot.
Av bland annat dessa skäl togs Kapsel U22 fram och tillverkades
under åren 1981-1988.
Bandbredden var C-Ku banden (4-18GHz) med två sändarrör.
U22 hade en kapacitet motsvarade fem kapsel KA, genom inbyggd förmåga
att parallellt behandla flera samtidiga hot.
U22 utnyttjade fem bandbreddsuppdelade pulskanaler och med tillgång till
två bruskanaler och två separata avstämbara frekvensminnen (FML) på C/X-
respektive Ku-band.
Utrustningen utnyttjade ett antal låsmottagare baserade på YIG-filter
med 50 MHz bandbredd. Maskerande störsändning kunde utföras med
frekvenssvept brus med 10-1200 MHz bandbredd.
Störsändning kunde ske med breda lober i framsektorn alternativt med en
rörlig antenn med hög direktivet. Styrning skedde genom fasta program,
inställbart via tumhjul före start. Förare hade endast möjlighet till
val av beredskap eller aktiv sändning.
Utrustningen hade samma kylsystem som kapsel KA baserat på avdunstning
av Freon.
Enligt
UFS FPL 37 00-1950L (pdf)
Kapsel U22 finns
utställd på
Robotmuseet i Arboga.
Sammanställt av Stig Hertze
