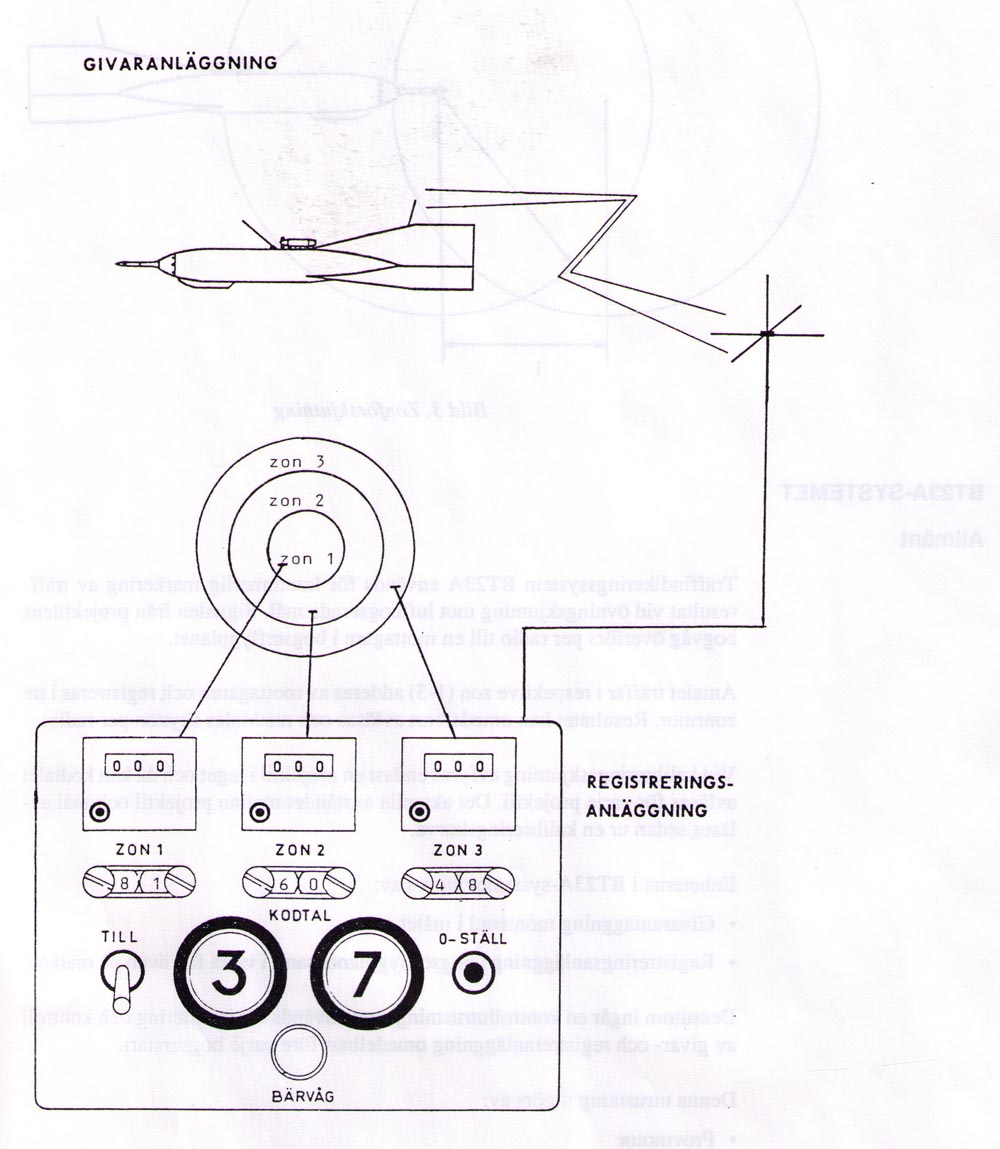

 Givar- och registreranläggning Större bild

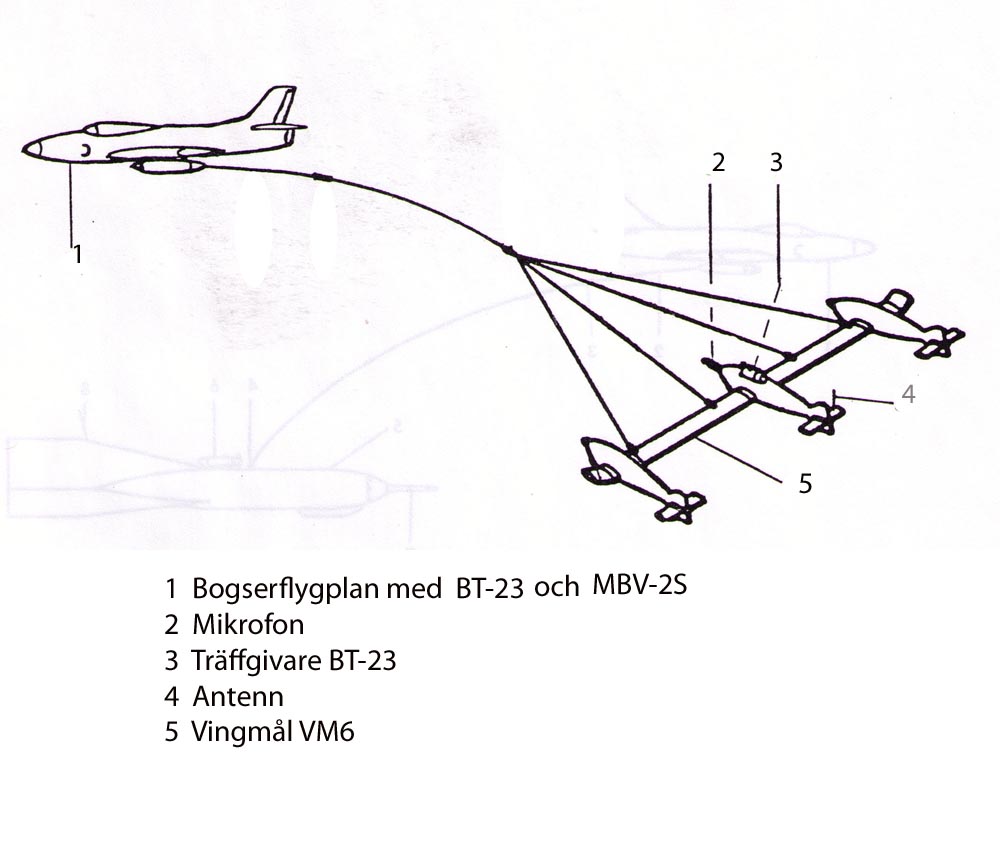

 J32D, bogsering av vingmål VM6 Större bild
| Givaranläggningen på målet består av mikrofon och givarenhet. Registreranläggningen i flygplanet består av mottagarenhet, indikatorenhet och antenn. Mottagarenheten är en FM-mottagare med utvärderings-enhet, som omfattar en elektronisk räknare och tre zonväljare. Antennen, är en vertikalpolariserad kvartsvågsantenn, som är monterad på undersidan av höger vinge på flygplan J32D.
Funktion När bogvågen från en projektil träffar mikrofonen ger den en puls till målets givarenhet i form av en spänningstopp, vars amplitud är successivt större ju närmare projektilen passerar mikrofonen. Toppvärdet av denna puls omvandlas i givar-enheten till en tidspuls, med en längd som motsvarar det aktuella toppvärdet. Genom att spänningstoppen först filtrerats, är tidspulsen skarpt definierad till sin längd då den från givarenheten, via en antenn i målet, sänds till mottagaren i registrer-anläggningen. I registreranläggningen utvärderas denna tidslängd med hjälp av en elektronisk räknare innehållande två räknedekader. Detta mätvärdet presenteras i form av ett tvåsiffrigt kodtal på sifferrören. Det mot kodtalet svarande avståndet mellan projektilen och mikrofonen kan sedan avläsas på en kalibreringskurva för den aktuella projektiltypen. Dessutom lämnas det uppgift om projektilen passerat inom gränserna för de tre, i förväg valda träffzonerna. Detta sker genom mekaniska räkneverk för respektive träffzon. De mekaniska räkneverken förmår att registrera 25 steg per sekund. Detta motsvarar en eldhastighet av cirka 1500 skott i minuten. Föregångaren till BT-23 var BT-13. BT-23 ersattes av BTS-900
Tekniska data Givaranläggnings är självförsörjande med kraft från en generator som drivs av fartvinden Sändareffekt 1,5 W Sändarfrekvens 104,462 MHz FM modulering Deviation vid frekvensskifte 18 kHz
|
