Tidsystem DU360

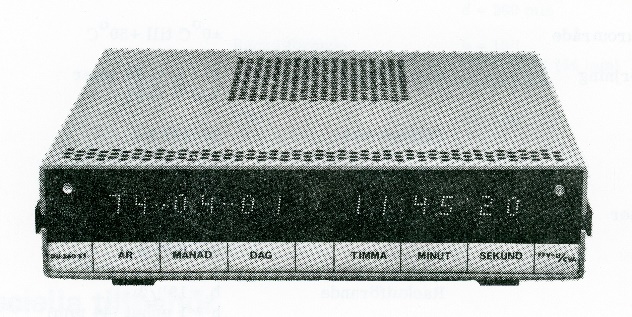

Huvudur DU 360 H

Oscillatorn i temperaturstabiliserad ugn

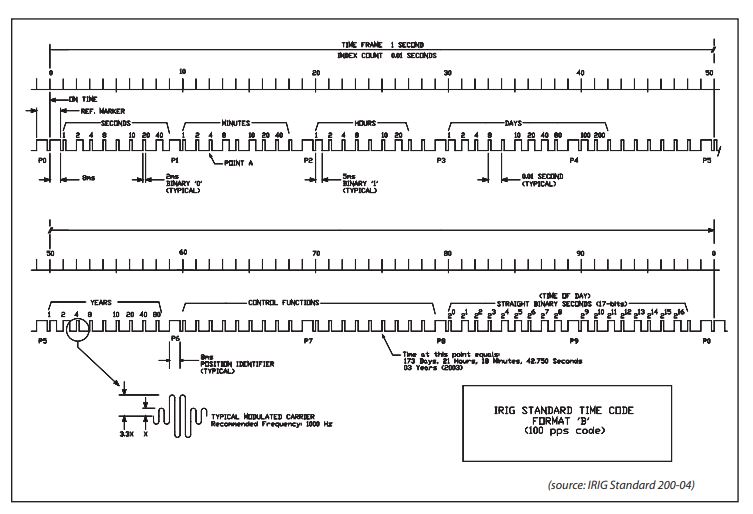

Grafiken ovan visar den allmänna strukturen för IRIG-B koden

Större bild

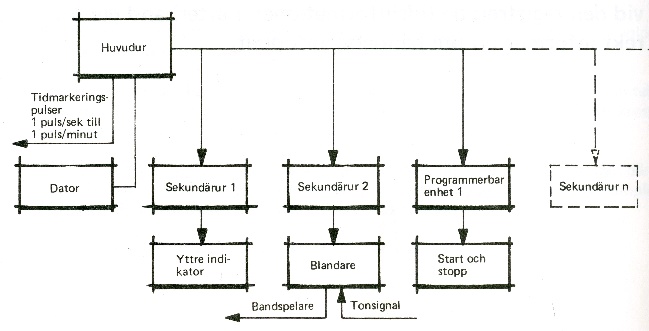

DU360 Systemblockschema

Större bild

Allmänt

Tidsystem DU360 genererar noggrann tidkod med extrem liten tidsfördröjning till flera sekundärur och enheter .
Hjärnan i system DU 360 är ett högstabilt huvudur, som genererar tidkoden IRIG-B. Tidkoden skapar snabb överföring av tidsinformation som ensar huvuduret med alla yttre anslutna enheter.
Överföring av tidsinformation via IRIG-B möjliggör att tidsinformationen uppdateras var 100ms och kan visas på sekundäruren displayer varje sekund med extrem liten tidsfördröjning.

Huvudur DU 360 H, Kristalloscillator

Huvudur DU 360H har en ugnstabil kvartsoscillator, vilket ger systemet en mycket hög stabilitet även över långa tider. Den ugnstabiliserade oscillatorn påverkas inte av omgivningstemperaturen och har en stabil frekvensdrift och hög driftsäkerhet under långa tidsperioder.
En kristallstyrd oscillator är beroende av återkopplingsverkan från ytladdningarna på kvartsskivan för att kunna svänga. Denna återkoppling måste vara tillräckligt i resonans. Oscillatorns frekvens låses då vid skivans mekaniska resonansfrekvens, som bestäms genom kvartsskivans slipning. Oscillatorns frekvens är 10,000 MHz.
Kvartskristallens yttre miljöpåverkan som temperatur, fukt, tryck, vibration, stötar etc. påverkar resonansfrekvensen hos kvartskristallen.
Oscillatorn förvaras tillsammans med några temperaturkänsliga komponenter i en noggrann temperaturstabiliserad ugn.

IRIG-B tidkod

Interrange instrumentation group timecodes (IRIG timecod), allmänt känd som IRIG-tidskod. Den är ett standardformat för överföring av tidsinformation. T.ex vid atomfrekvensstandarder, satelliter, rubidium klockor, navigationsinstrument, GPS- mottagare mfl. Dessa instrument är designade för precisionsanvisning och är ofta utrustade med en IRIG-tidkod.
Tidsinformation från huvudur DU360H överförs till sekundäruren med IRIG-B tidkod.

IRIG-B kodens hastighet:

Med IRIG-B koden kan tidsinformation lätt överföras via normala kommunikationsmedia som telefonlinje eller radioförbindelse. Detta ger systemet stora möjligheter att synkronisera händelser på olika platser med stora geografiska avstånd.

Överföringsmedia

Koaxialkabel, skärmad enkelledare, tvinnad dubbelledare, oskärmad telefontråd, datanät, radio…..
Systemets utbyggbarhet gör att komplettering i takt med ökade behov är enkla att åstadkomma.

Specifikation DU360 H

Allmänt DU360 H

            Sekundärur DU 360 S

Större bild

Sekundärur DU 360 S

Sekundärur DU 360 S används för att erhålla tidsinformation på flera platser med varierande avstånd från huvuduret. Sekundäruren visar tiden synkront med huvuduret. Överföringen mellan huvudur och sekundärur sker, där avståndet inte är allt för stort, med pulskod i serieform. Vid större avstånd mellan huvudur och sekundärur används tvåtrådsöverföring, för att eliminera risken för påverkan från yttre störkällor. Detta ger också möjlighet att använda enklare transmissionsledningar.

Till varje sekundärur kan inkopplas en yttre indikator DU360 I 2, för presentation av tiden på korta avstånd från sekundäruret.

Sekundärur DU 360 S20

Sekundärur DU 360 S20 är identisk med DU 360 S men har dessutom en inbyggd enhet som omvandlar tidsinformationen så att den kan registreras på bandspelare. På flerkanaliga bandspelare kan en separat kanal användas för tidsregistreringen. På tvåkanaliga bandspelare kan tidsinformationen läggas över talinformation på valfri kanal.

Sekundärur DU 360 S30

För avspelning av tidsinformation från audioband. Sekundärur DU360 S30 är till större delen lika DU360 S men har dessutom en inbyggd enhet för detektering av tidsinformation från bandspelare. Den inspelade tiden (från DU360 H eller DU360 S20) presenteras direkt på sekundärurets indikator. Detta ger möjlighet att exakt ange när en registrerad händelse (ett mätvärde eller tal) har inträffat

Yttre indikator DU360 I 2

Till sekundärur DU 360 S kan anslutas en yttre indikator. Denna kan monteras upp till ca 10m från sekundäruret. Indikatorn kan monteras i panel, kan användas fritt eller monteras på vägg.
Indikatorn kraftförsörjes normalt från sekundäruret .

Specifikation sekundärur DU360 S

Allmänt DU360 S

Skrivet av:

Göran Gustafsson

Senast uppdaterad 2023-01-30
Fler bilder finns i separat Bildbilaga
Källor:

Egna noteringar, laborationer, praktiska prov och fältprov.

Broschyr / beskrivning DU360, FFV Underhållssektorn.
