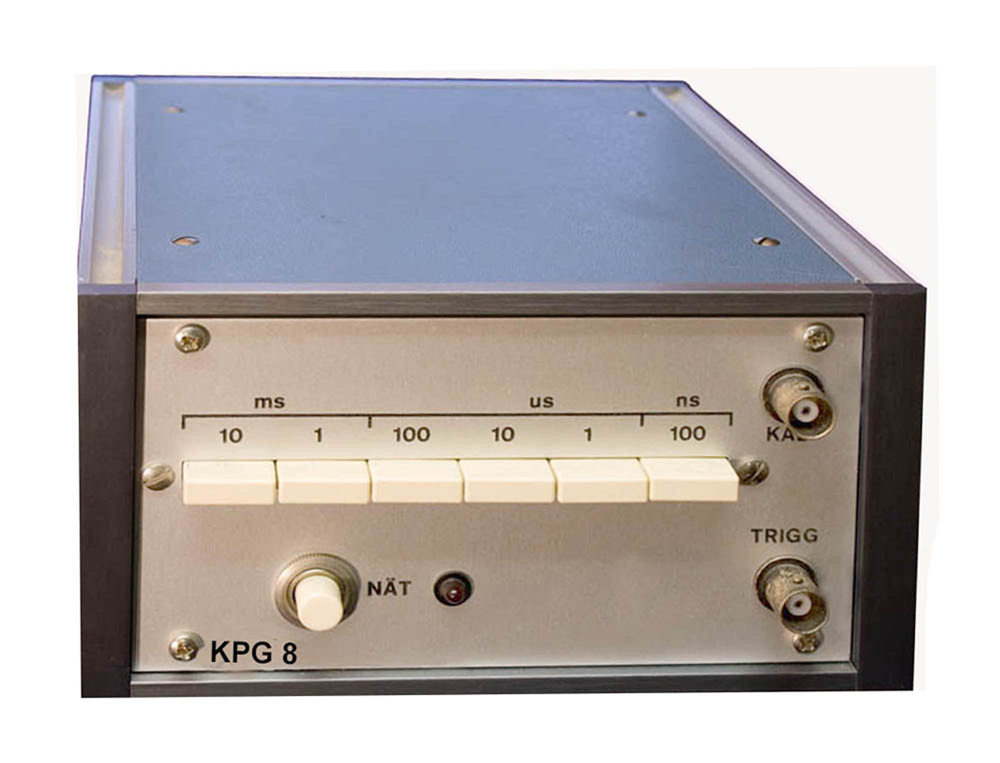

Kalibreringspulsgenerator
KPG 8.

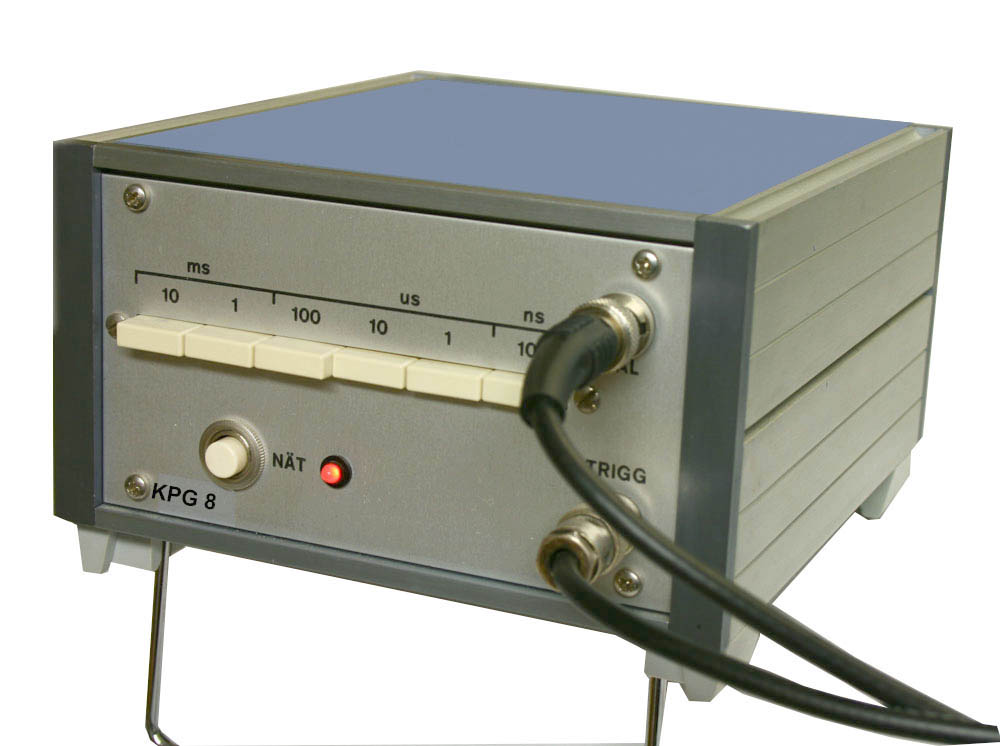

KPG 8 med anslutningskablar

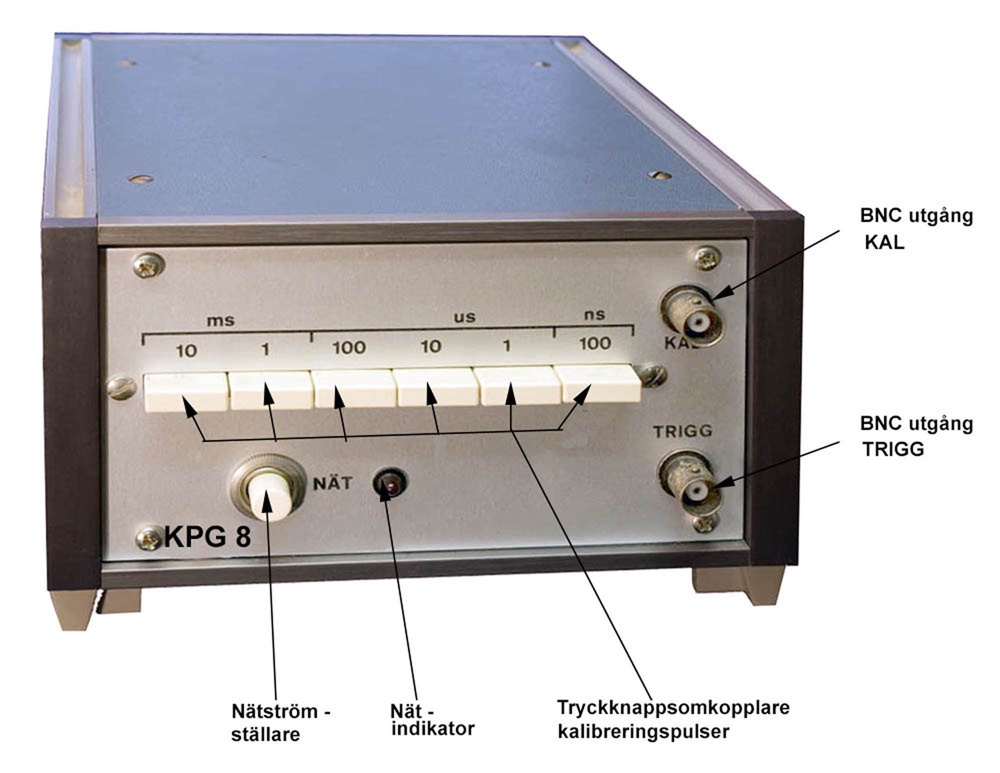

Frontpanel,
tryckomkopplare och utgångar |
Allmänt
Kalibreringspulsgenerator KPG 8 genererar kalibreringspulser mellan
100ns och 10μs i intervallet
1 -10 -100.
Samtliga kalibreringspulser är genom addering samtidigt tillgängliga
från utgång KAL.
Kalibreringspulserna ger automatiskt triggerpulser som är tillgängliga
från utgång TRIGG.
Kalibreringsgenerator KPG 8
Kalibreringsgenerator KPG 8 utvecklades och tillverkades vid CVA
(Centrala Flygverkstaden Arboga) i ett mindre antal under 70-talet. Den
användes vid kalibrering av oscilloskop (tidbasgenerator) vid noggranna
tidmätningar och kalibreringar.
Handhavande
KPG 8 är avsedd att användas tillsammans med oscilloskop. Generatorns
KAL – utgång anslutes till oscilloskopets vertikalingång. TRIGG –
utgången ansluts därvid till oscilloskopets yttre triggeringång.
De kalibreringspulser som önskas, väljs med omkopplaren på generatorns
frontpanel. Flera kalibreringspulser kan erhållas samtidigt genom
intryckning av aktuella tangenter. Oscilloskopets svepomkopplare (tidbasomkopplare)
ställs in på lämpligt område och kalibreras efter de kalibreringspulser
som generatorn lämnar. Den längsta kalibreringspulsen ger automatiskt
triggerpuls, vilken är tillgänglig från utgång TRIGG. |

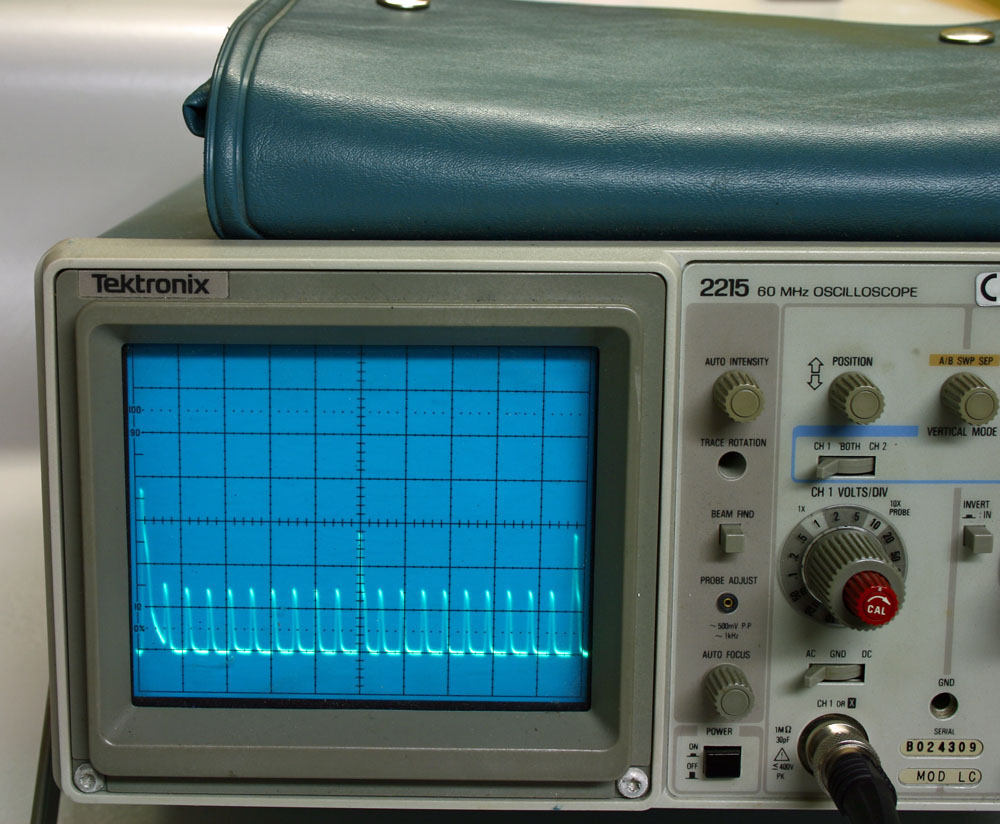

Kalibrering av oscilloskop
med
KPG 8.
Kalibreringspulser på oscilloskopets skärm |

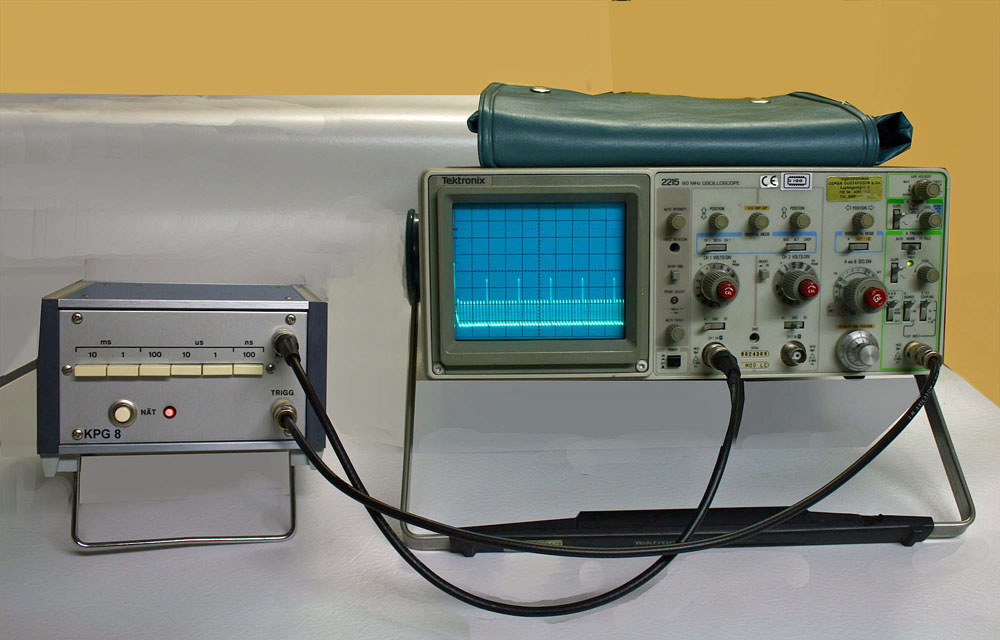

Kalibreringsgenerator KPG 8 är här ansluten till oscilloskop.
För val av de olika kalibreringspulserna från generatorn används en
tryckomkopplare med individuell utlösning.
När samtliga tryckknappar är ute är kalibreringspulserna vid utgång KAL
0 volt.
Kalibrering av oscilloskopets svepgenerator
Oscilloskop Tektronix 2215 (BW = DC – 50 MHz.)
Oscilloskopets svepomkopplare ställs in på lämpligt område och
kalibreras efter de kalibreringspulser som generatorn lämnar.
Kalibreringsgeneratorns triggerpuls tas ut direkt efter dekaddelarna och
kopplas till omkopplaren som ger automatiskt lämpliga triggerpulser.

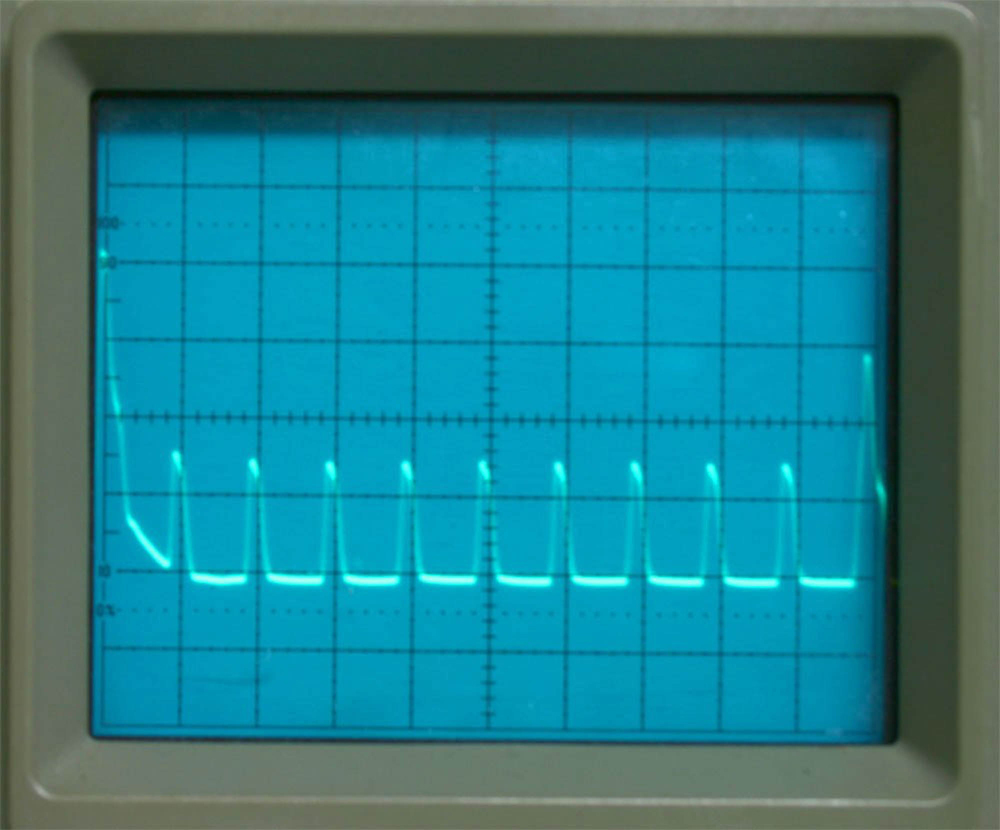

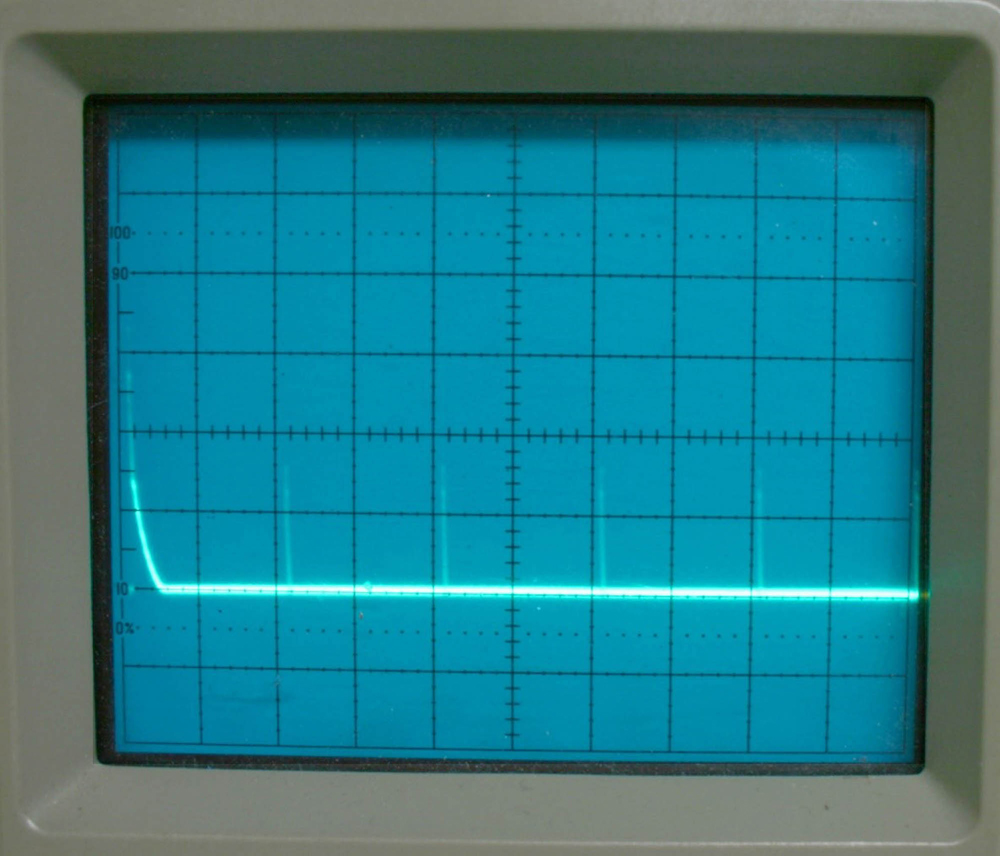

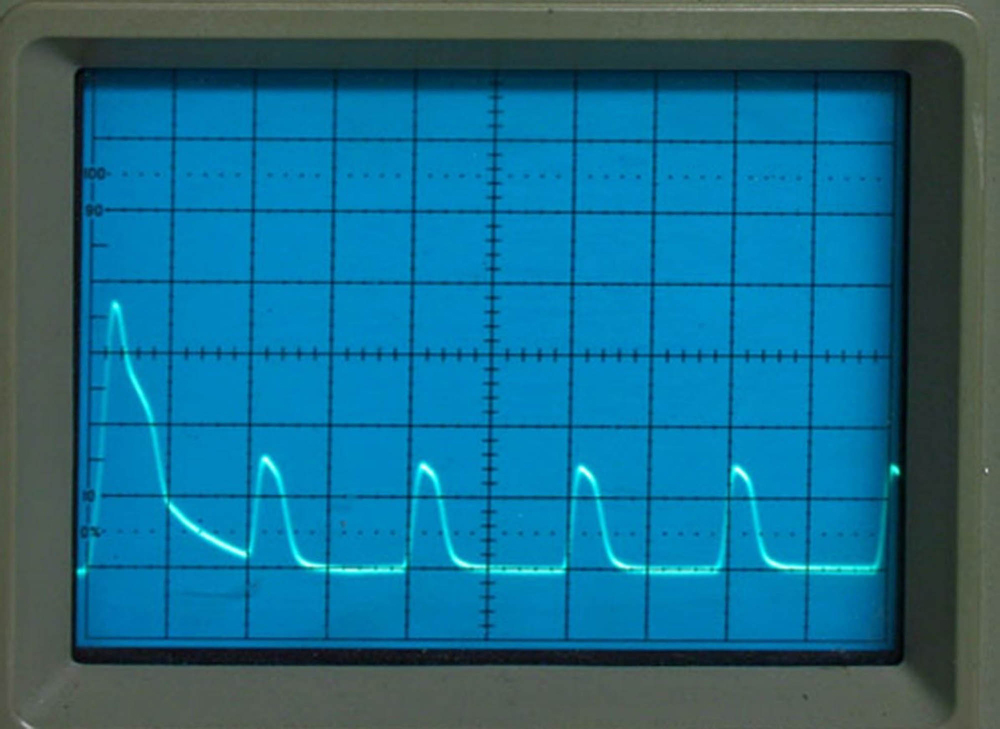

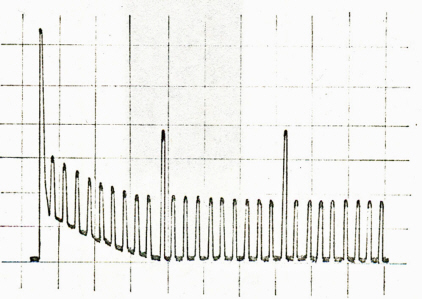

Exempel på kalibreringspulser från KPG 8 |

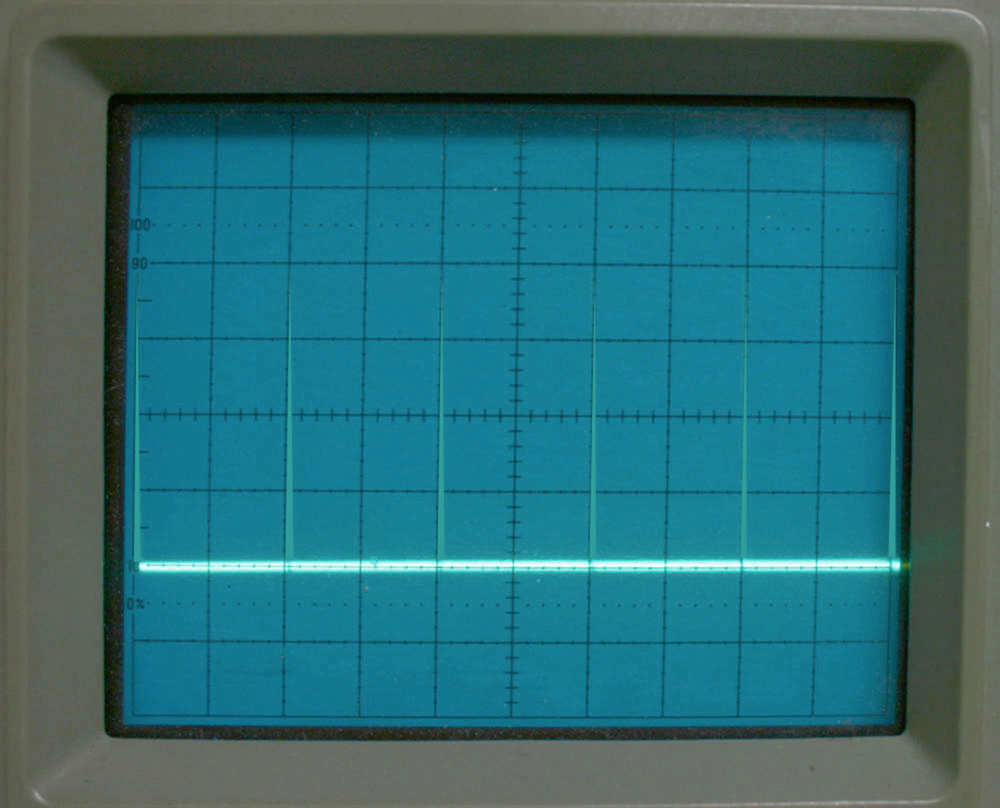

Markeringspulser
100μs
|
Bilden till vänster visar:
Markeringspulser från KPG 8: 100μs
Kort differentierad puls med låg pulsfrekvens.
Oscilloskopinställning.
Tidbas: 50μs / div.
Vertikal känslighet: 0,2 V / div. |

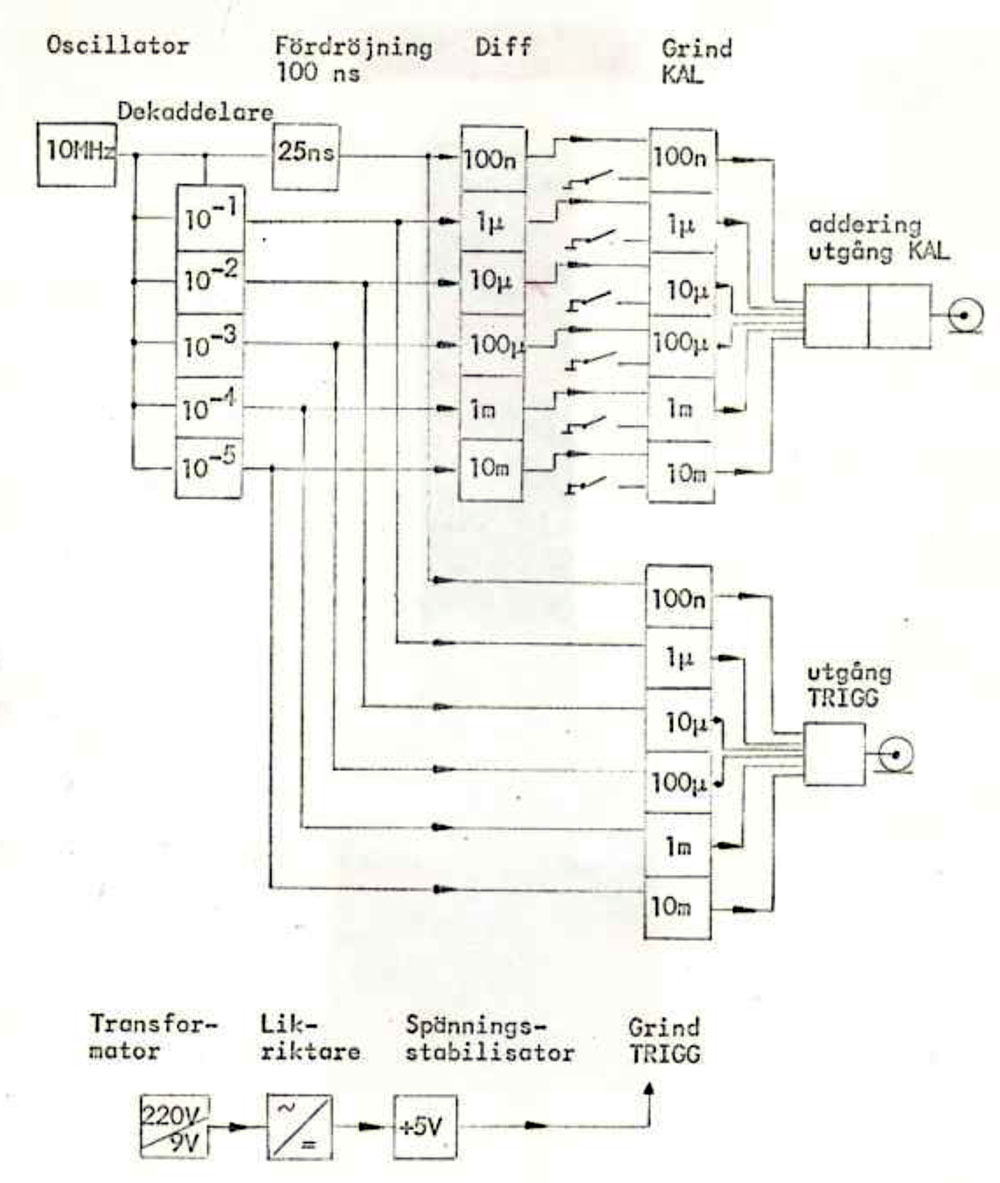

Blockschema KPG 8.
|
KPG 8, funktionsbeskrivning
Principen för kalibreringsgeneratorn KPG 8 framgår av blockschemat
bredvid.
Kristalloscillatorn.
Oscillatorn svänger med på10 MHz med en 10MHz kristall av
serieresonanstyp som frekvensbestämmande element. Hela oscillatorkretsen
är temperaturkompenserad genom val av lämpliga komponenter.
Dekaddelare.
Oscillatorfrekvensen delas ned i fem steg med dekaddelare. Dekaddelarna
är av synktyp för att erhålla ensning av kalibreringspulsernas
framkanter.
Differentiering av kalibreringspulserna.
De neddelade oscillatorpulserna inverteras i en sex bitars inverterare
för att erhålla ensning mellan signalerna på en positiv flank.
Komponentvärdena är så avvägda att pulsförhållandet på en
oscilloskopbild blir lika vilken kalibreringspuls man än väljer.
Val av kalibreringspulser.
För val av de olika kalibreringspulserna från generatorn används en
tryckomkopplare med individuell utlösning. När samtliga tryckknappar är
ute är kalibreringspulserna vid utgång KAL 0 volt. Flera
kalibreringspulser kan erhållas samtidigt genom intryckning av aktuella
tangenter.
Addering av kalibreringspulser.
I utgångssteget används sex transistorer av PNP-typ för att erhålla
linjär addering över ett gemensamt kollektormotstånd. Varje
kalibreringspuls adderas som en puls till de övriga över motståndet.
Triggerpuls.
Kalibreringspulsgeneratorns triggerpulser tas ut direkt efter
dekaddelarna. Triggerutgången är bestyckad med en transistor av PNP-typ.
Triggerpulserna tas ut över transistorns kollektormotstånd och kopplas
till triggerutgång TRIGG.
|

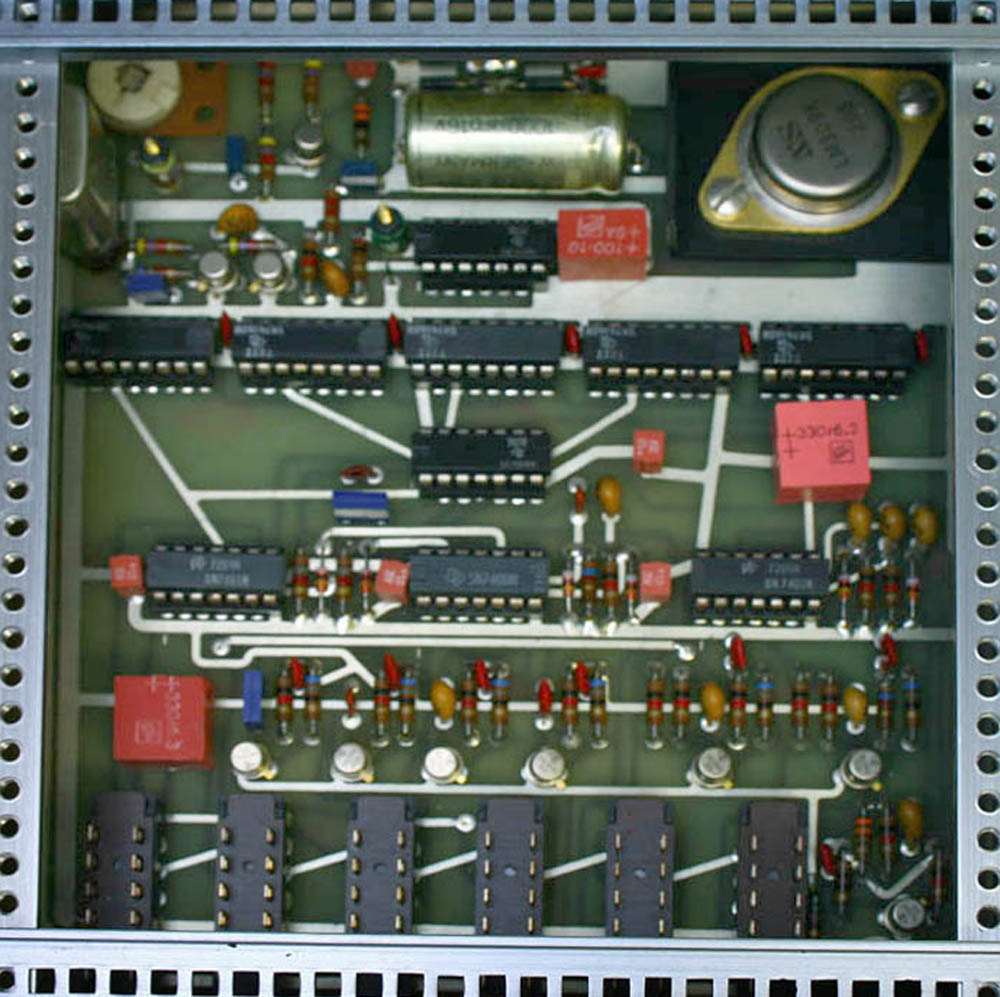

KPG
8 invändigt |
Mekanisk och elektrisk uppbyggnad
Kalibreringspulsgeneratorns mekaniska och elektriska uppbyggnad är
utförd med tanke på enklast möjliga handhavande vid användning och
underhåll.
Specifikation
Markeringspulser |
100ns, 1μs, 10μs
100μs, 1ms, 10ms |
Pulsamplitud |
Min 0,5 V över 50Ω//15pF |
Utimpedans |
51Ω |
Kombinations-möjligheter |
Samtliga genom överlagring |
Pulsform |
Differentierad, positiv |
Ensning |
< ±2 ns |
Kristalloscillator |
10 MHz |
Onoggrannhet |
1 x 10¯5 |
Stabilitet |
3 x 10¯6 inom 24 timmar |
Tempområde |
+5°C till +35°C |
Triggerpulser |
Automatisk triggerpuls på lägsta inställda
markeringspulsfrekvens. |
Amplitud |
Min 1,5 V över 50Ω//15pF |
Utimpedans |
51Ω |
Polaritet |
Positiv |
Sammanställt av: Göran Gustafsson
Källor:
FFV manual Kalibreringsgenerator KPG 8.
Privat arkiv.
Egen medverkan vid utveckling och tillverkning.
Senast uppdaterad: 2019-12-18. |
