Kvartsoscillatorer     Bildbilaga



Åter till artikeln

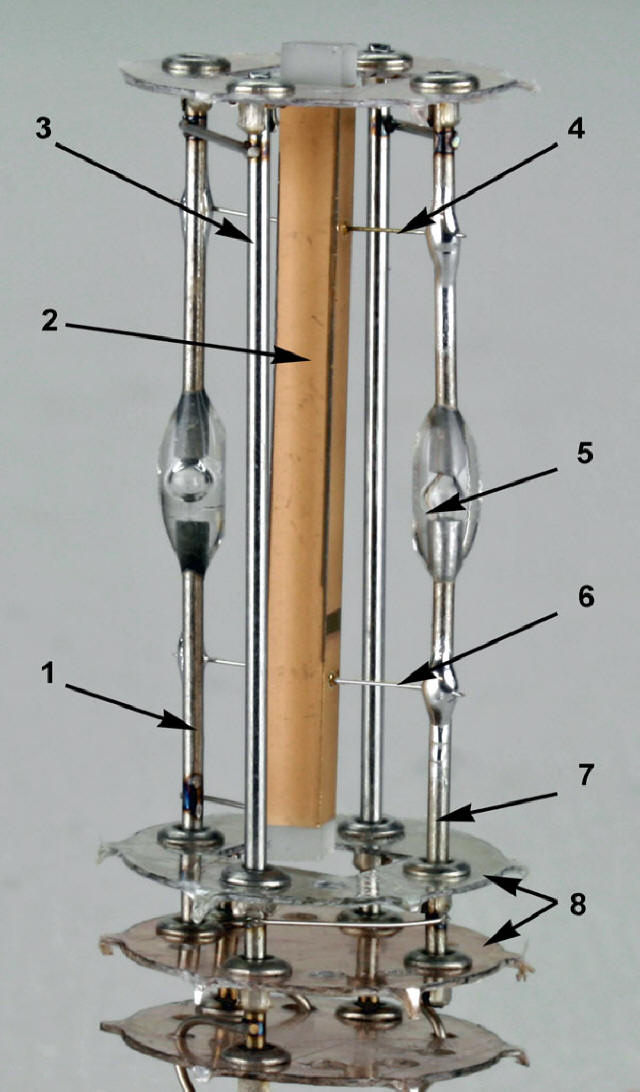

Kvartskristallens upphängning

































Kvartskristallens upphängning

1.      Elektrod

2.      Kristall f0 = 10.000 Hz

3.      Monteringsstöd

4.  Upphängningstrådar

5.  Förbindningstråd genom glasskarv

6.  Upphängningstrådar

7.  Elektrod

8.  Glimmerbrickor

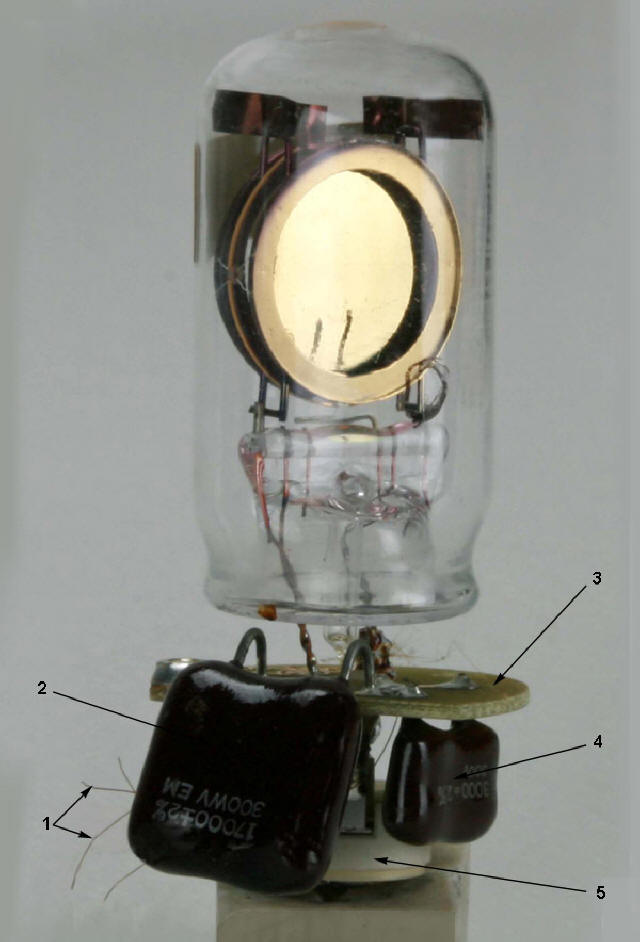

Kristalloscillatorn i evakuerad glasbehållare



































































Kristalloscillatorn i evakuerad glasbehållare

1. Anslutningstrådar
2. Avkopplingskondensator
3. Kretskort
4. Återkopplingskondensator
5. Trimkondensator

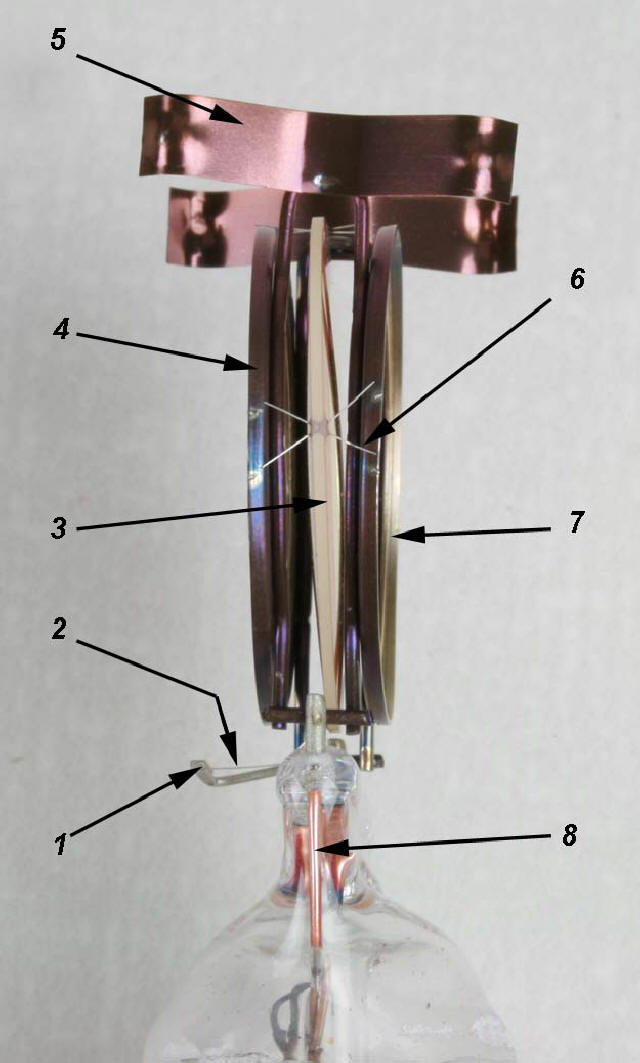

Kristalloscillatorn utan glasbehållare







































Kristalloscillatorn utan glasbehållare

1. Elektrod
2. Anslutningstråd (Ø< 0,01mm)
3. Kvartskristall
4. Upphängningsskivor (elektroder)
5. Stöd mot insidan av glasbehållaren
6. Kristallens upphängningstrådar (silkestrådar)
7. Upphängningsskivor (elektroder)
8. Monteringsstöd och elektrod

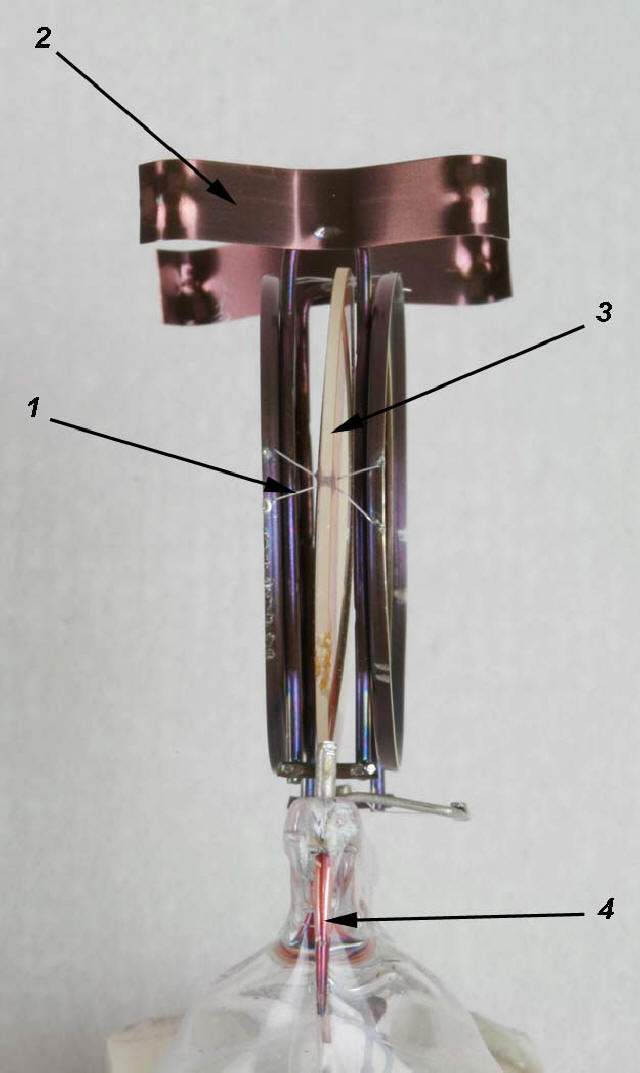

Kristalloscillatorn utan glasbehållare (roterad 180°)































Kristalloscillatorn utan glasbehållare (roterad 180°)

1. Kristallens upphängningstrådar (silkestråd)
2. Stöd mot insidan av glasbehållaren
3. Kvartskristall
4. Monteringsstöd

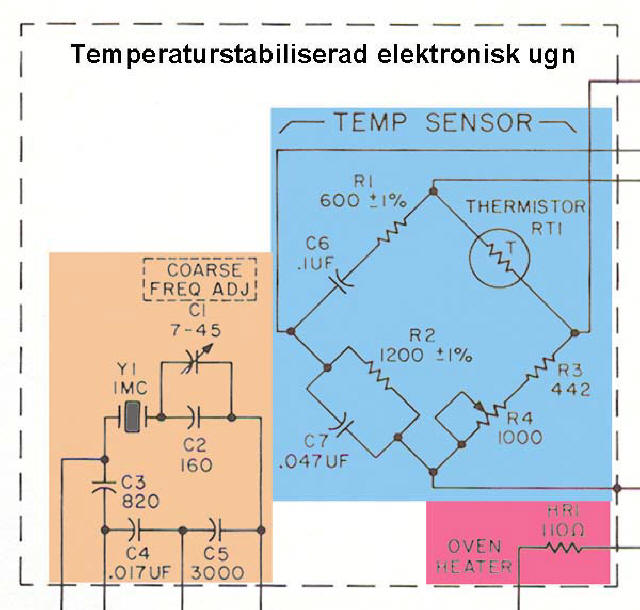

Elektronisk ugn (kretsschema)























Elektronisk ugn (kretsschema)



Bruna fältet: oscillatorkrets, Y1 är kvartskristall 1MHz.

Blåa fältet: motståndsbrygga (Wheatstonebrygga), RT1 är termistor.

Röda fältet: värmespiral, HR1 är 100Ω.

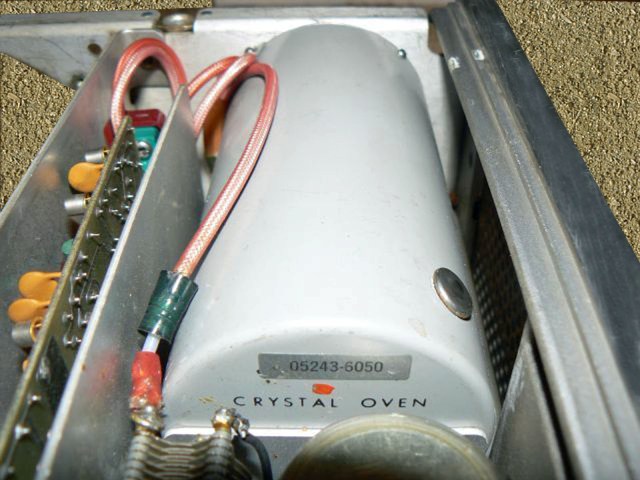

Kristallugnens placering i räknaren























Kristallugnens placering i räknaren

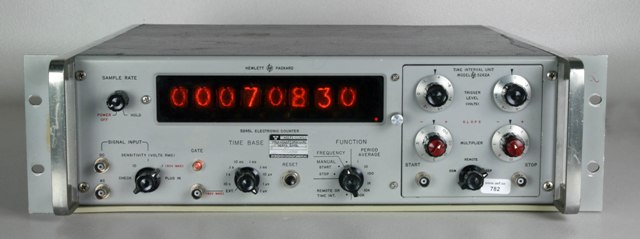

Frekvensräknare HP5245L

Senast uppdaterad 2013-03-10












Frekvensräknare HP5245L


Med Time Interval Unit
