Mingograf typ 12
Manöverdon och
anslutningar. |
|
Mingograf typ 12
Kåpan avtagen,
framifrån |
|

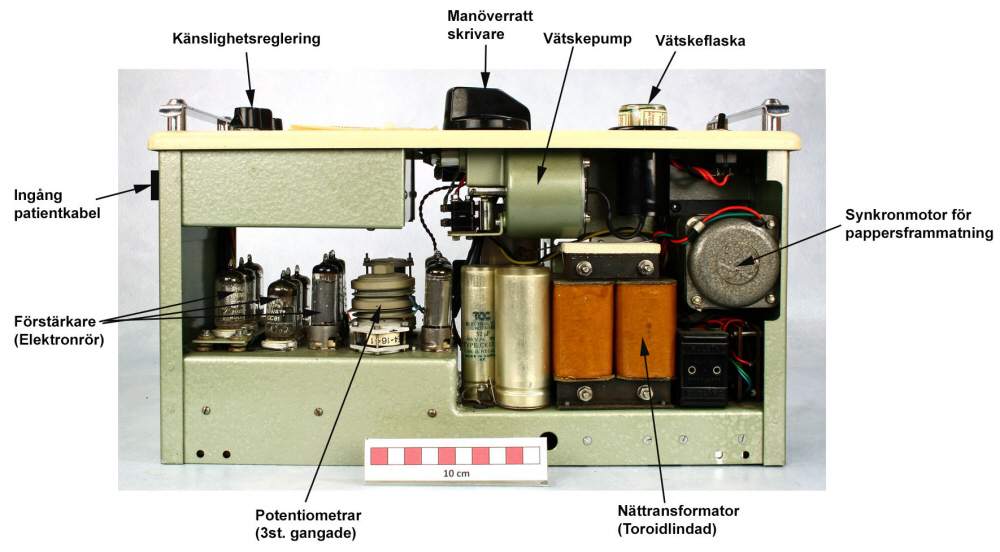

Mingograf typ 12
Kåpan avtagen, bakifrån |
|
Skylt i locket.
Visar EKG -
avledningarna.
(Patientelektrodernas
placering.) |
|

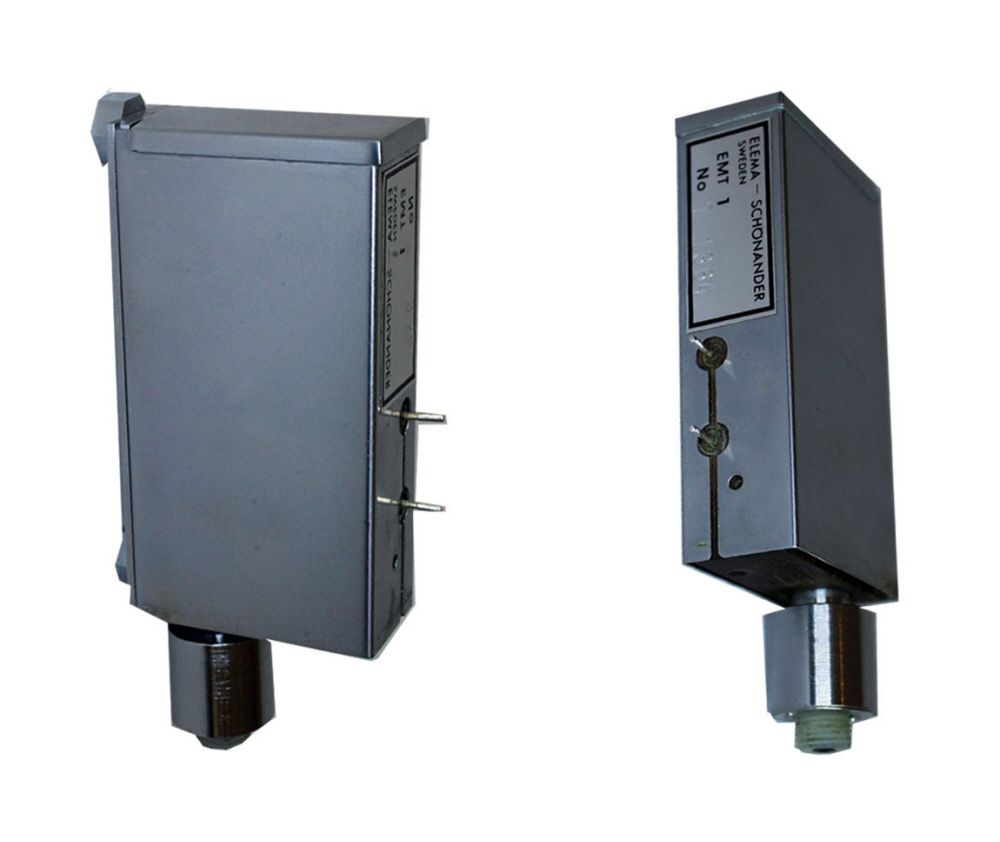

Galvanometer EMT 1
|
|
Galvanometer med kåpan
avtagen.
|
|
De ingående
komponenternas placeringar.
|
|

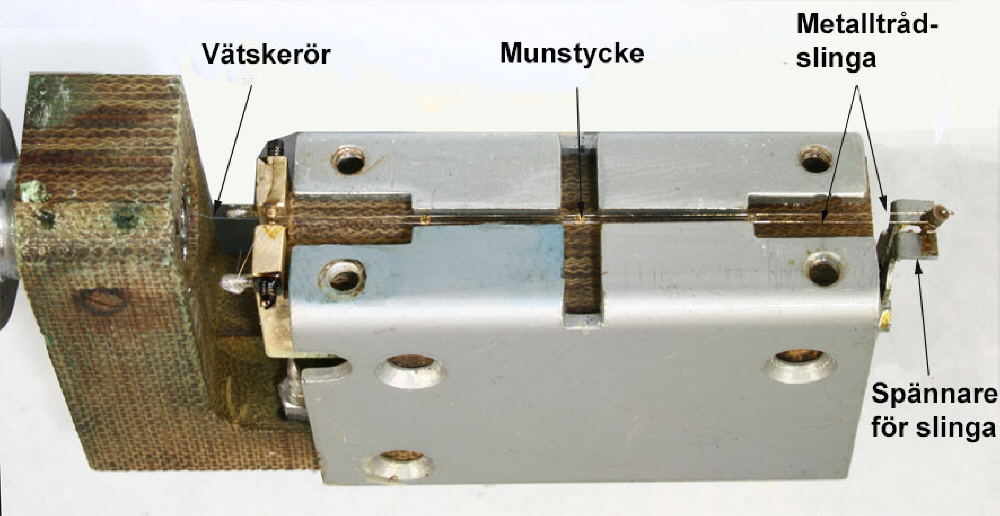

Vätskesystemet och
avlänkningen.
|
|

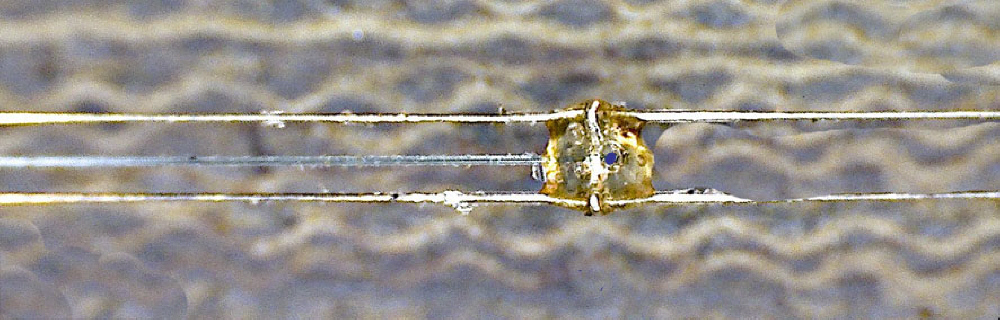

Vätskerör och
munstycke, upphängd i metalltrådarna.
(Munstycket hål Ø =
0,01mm.)
|
|

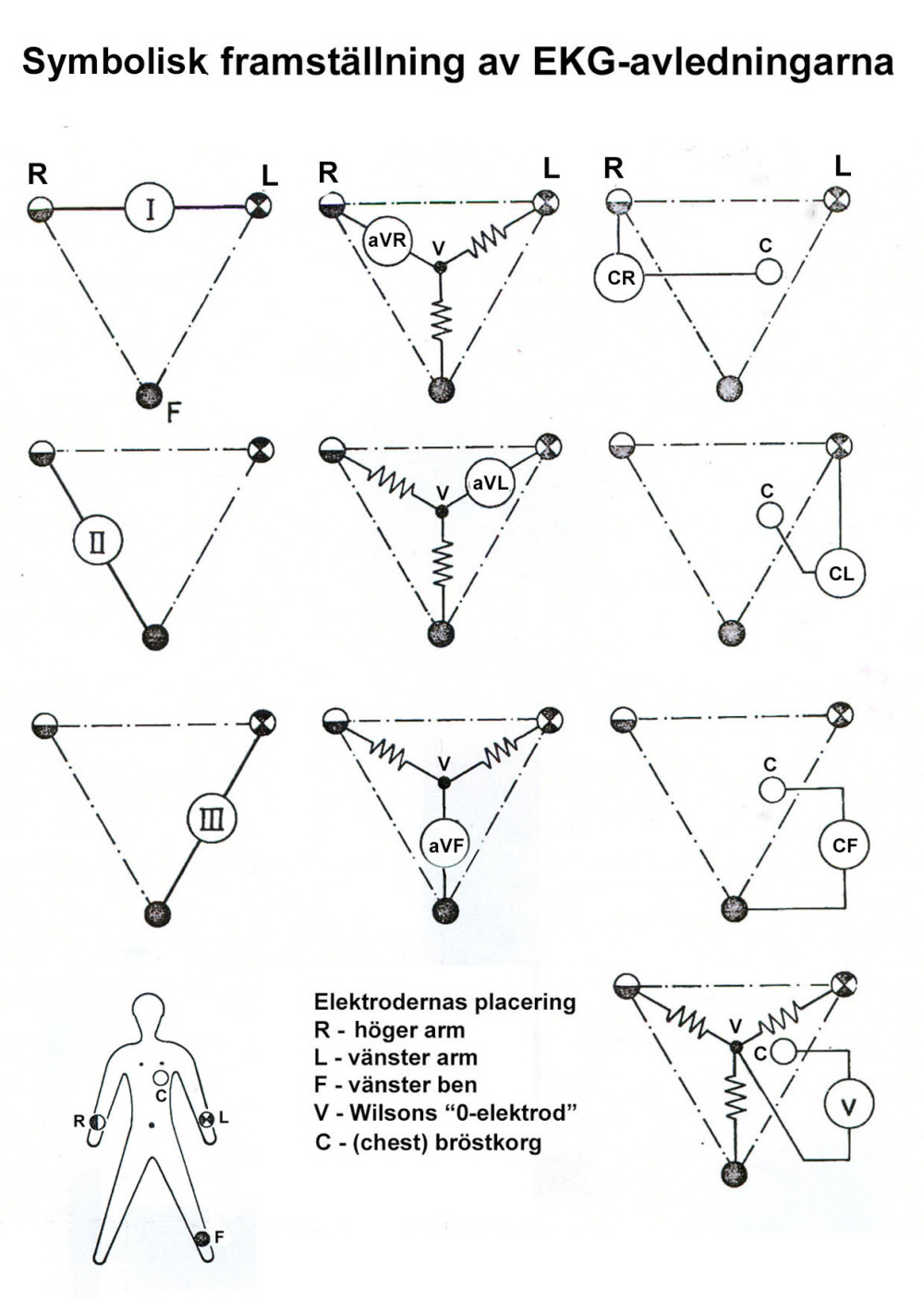

Avledningarna enligt
system Rune Elmqvist.
Elektrodernas placering på patienten.
l, ll och lll: Extremitetsavledningar.
AVR, AVL och AVF: Avledningar enligt Goldberger.
CV: Bröstavledning, den indifferenta elektrodens placering
(”0-elektroden”).
CR: Bröstavledning, den indifferenta elektrodens placering på
höger arm.
CF: Bröstavledning, den indifferenta elektrodens placering på
vänster ben. |
 |
EKG– kurvor,
elektrokardiogram
Avledningarna:
EKG l, EKG ll och EKG lll.
EKG AVR, EKG AVL och EKG AVF.
EKG CR, EKG CF och EKG CV.
(Elektrodernas placering på patienten och differential- mätpunkterna
framgår av bilden ovanför.)
Kurvorna i bilden här bredvid är filtrerade och ej fullt korrekta. |
