Vidikon, kamerarör     Bildbilaga



Åter till artikeln

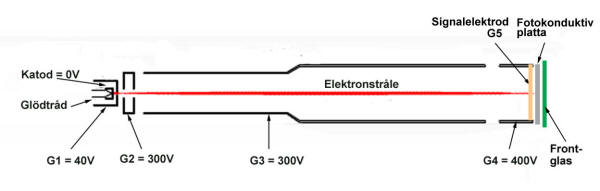

Schematisk bild av vidikon

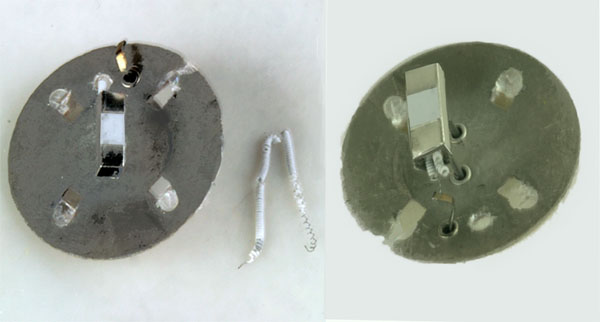

Glödtråd och katod





Galler G1 och G2

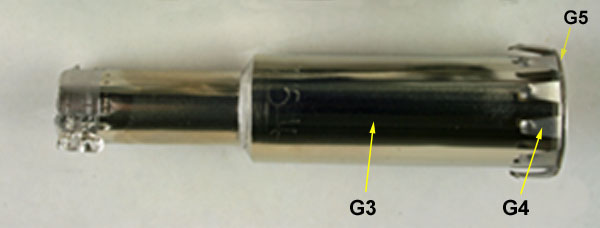

Galler G3, G4 och G5



(G4:s anslutningsfjädrar och G5:s anslutningsring)

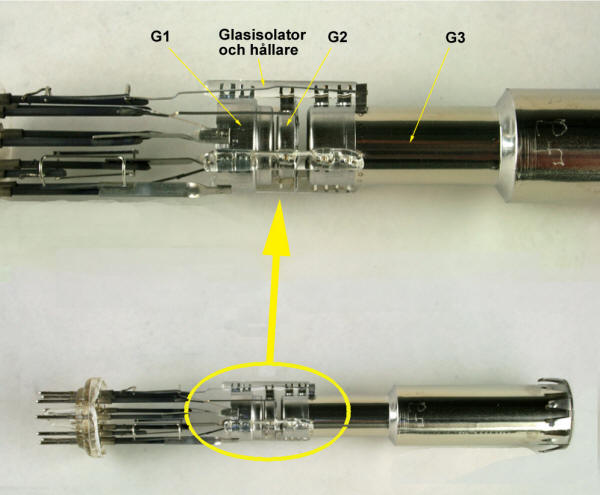

Vidikonens uppbyggnad Gallrens placeringar och deras anslutningar





Gallren G1 och G2:s anslutningar till sockelstiften

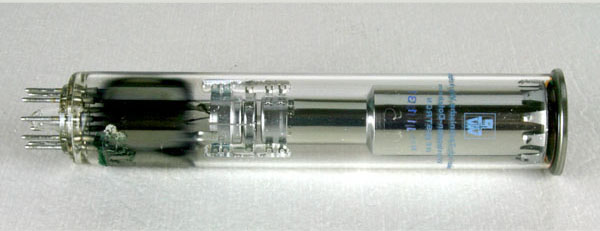

Resistron J1131



(PTW är förkortning för Physikalisch-Technische Werkstätten.)





Resistronens front

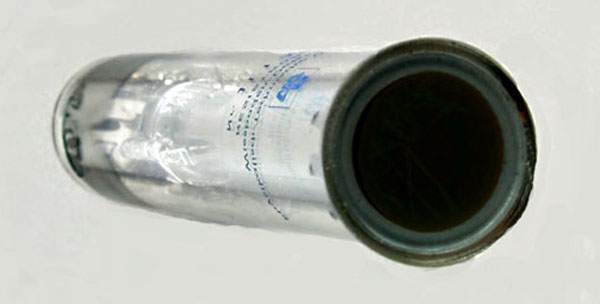

Anslutningsring och frontglas





Sikte 6A

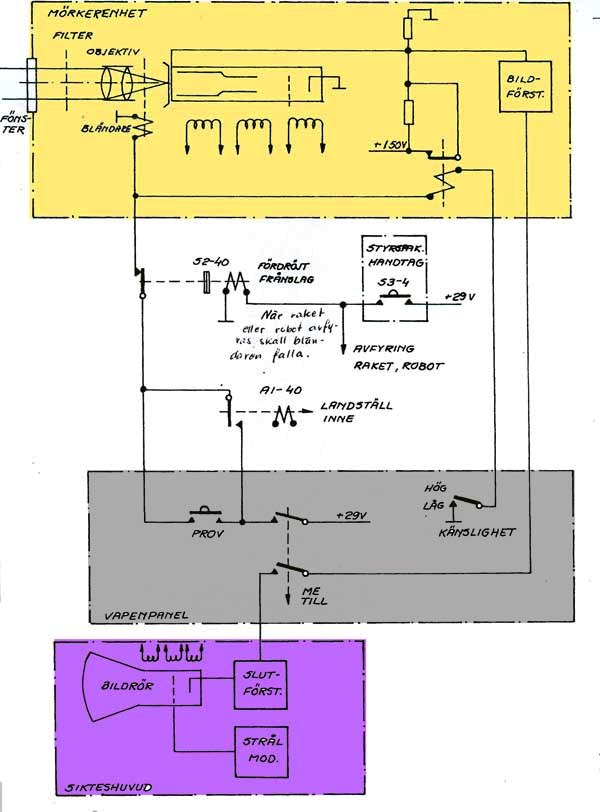

Blockschema mörkerenhet och sikteshuvud.





Sikte 6A Mörkerenhet

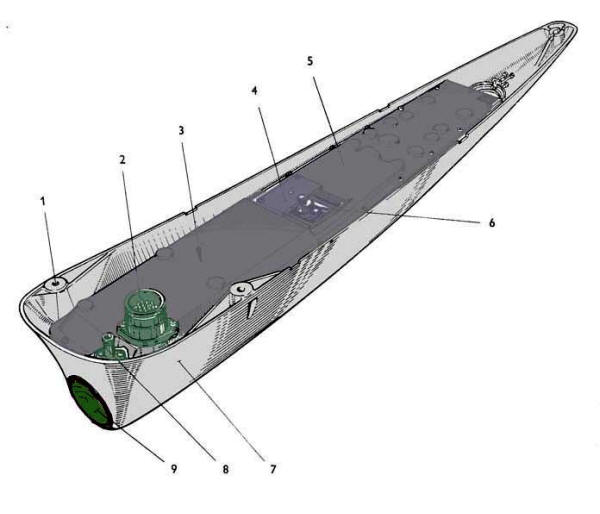

1. Skruvhål
2. Stifttag
3. Insats
4. Lock
5. Platta
6. Behållare
7. Kåpa
8. Nippel
9. Fönster





Sikte 6B Översiktsbild

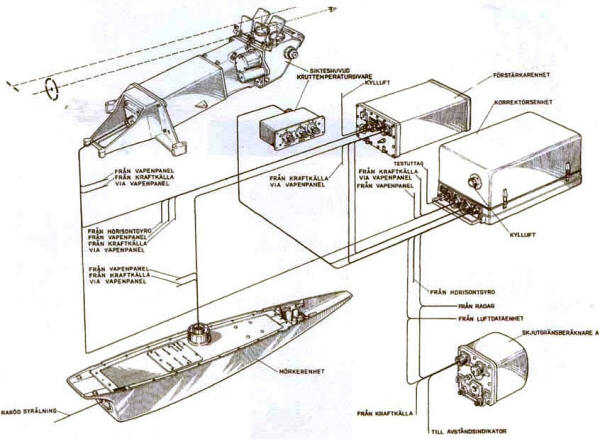

Systemets enheter i flygplanet.





Sikte 6B

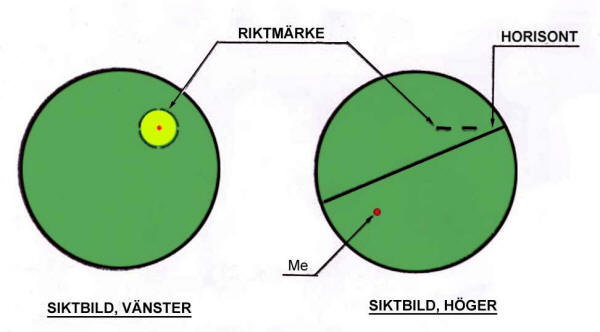

Bildpresentation i indikatorhuvud



 		Sikte 6B
Mörkerenheten med avtagen kåpa. Längst fram  syns vidikonröret och filter




Sikte 6B

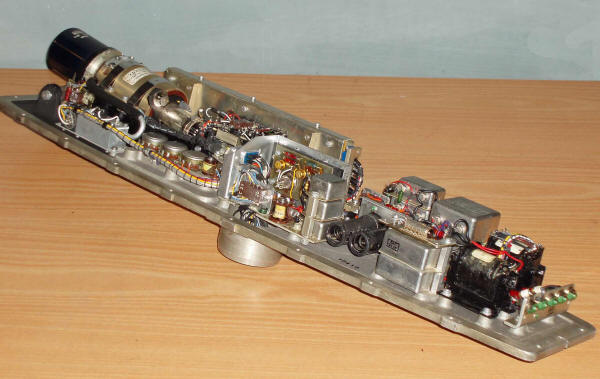

Mörkerenheten sedd från andra sidan.

I mörkerenheten ingår:

  • Nätaggregat

  • Bildmottagare

  • Bildförstärkare

  • Uppvärmningsanordning för Me-rör

Bilden visar enheternas montering.





Sikte 6B

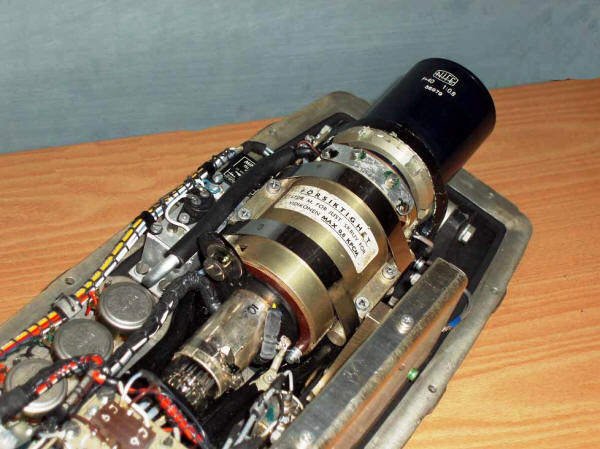

Vidikonrörets placering och infästning.





Sikte 6B

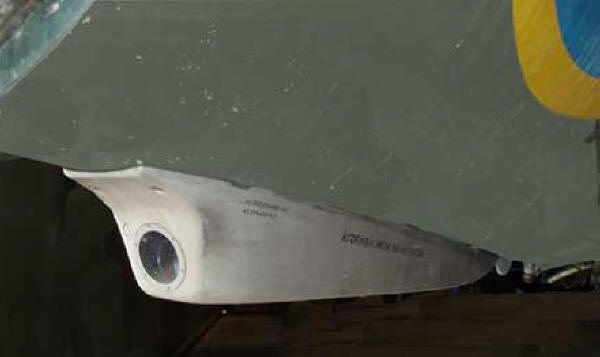

Mörkerenhetens montering på flygplanskroppens undersida.
