Hydrofon/sonar Hkp4C

Den var utrustad med hydrofon och aktiv sonar. Mot slutet av 1990-talet påbörjades ett utbyte av hälften av sonarerna till en ny, effektivare sonar med digital signalbehandling, SONAR 214. Helikoptrarnas vapenutrustning bestod av sjunkbomber och torpeder samt antiubåtsgranater (ELMA). Sjunkbomberna var av två modeller, en mindre sjunkbomb 11 med begränsad verkan och en större sjunkbomb 51 med omfattande verkan. Helikoptrarna var utrustade med trådstyrda och målsökande torpeder.

Klicka på bilderna nedan för att få större bild. Bilden öppnas på ny sida.

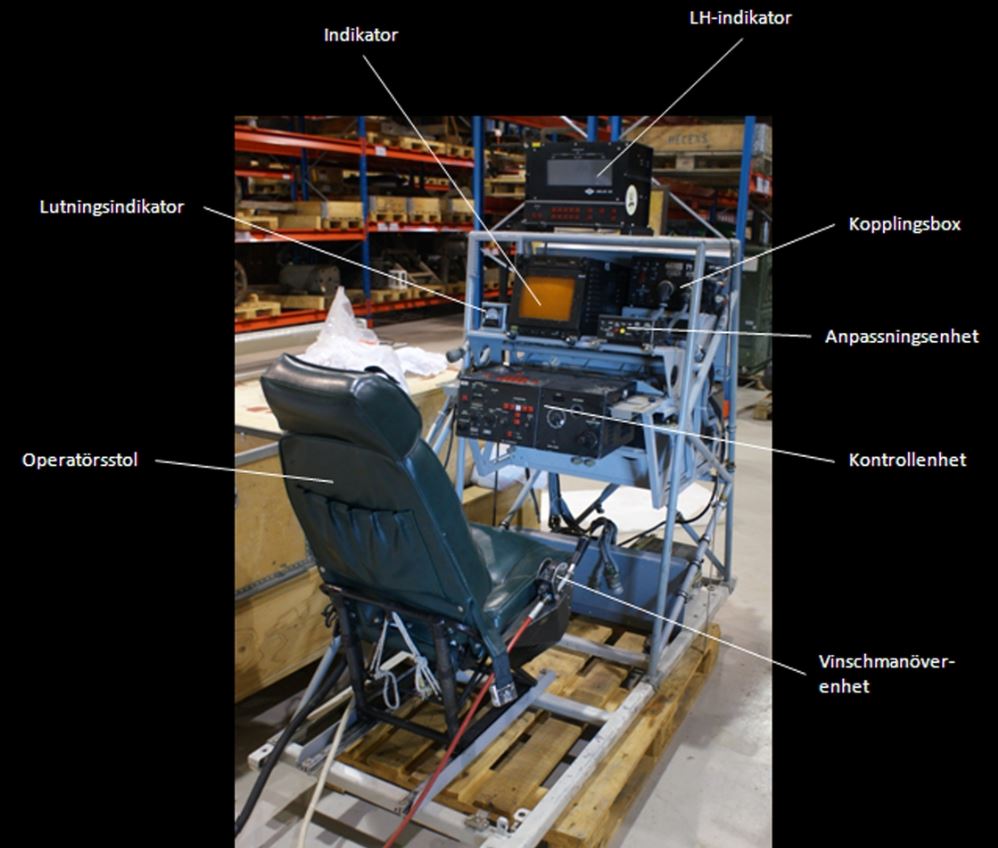

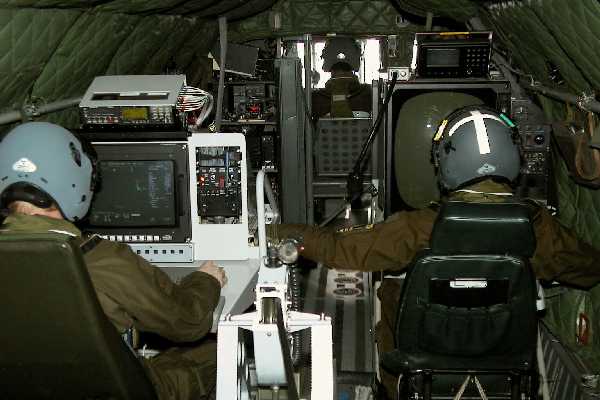

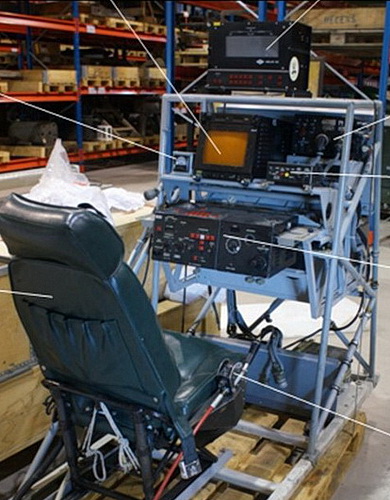

Operatörsplats hydrofon/sonar-system Marinmuseum. Systemet utvecklades av Cit Alcatel	Hydrofon/sonarkonsol Den här konsolen var placerad i Hkp-4C kabin. Den innehöll avancerad utrustning för att söka efter ubåtar. Hydrofon användes för att lyssna efter ubåtar. Sonar sände ut ljud och lyssnade efter ekon från undervattensföremål. Sonaroperatören ansvarade för ubåtsjakt-utrustningen Sonar 204 med tillhörande sonardom. Bredvid satt spanaren vid ledningssytemet Maril 920 med radarindikator PS-864. Han ansvarade för vapenhanteringen.

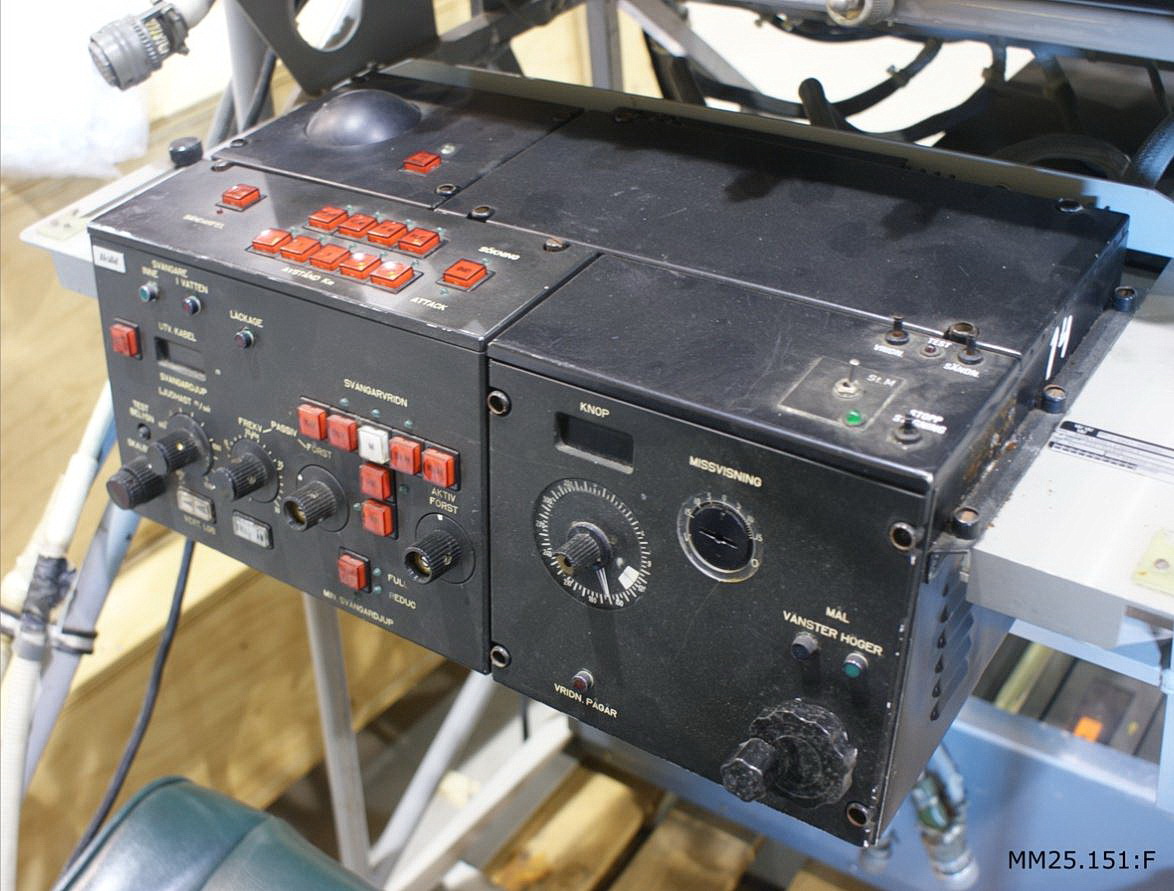

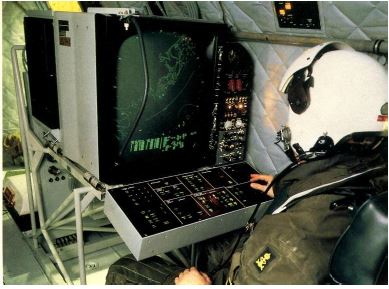

	Hydrofonsystem På utrustningens framsidan finns flera olika vrid- och tryckknappar med text. Till höger en mindre display med texten "KNOP". Med hjälp av en ställskruv kunde missvisning ställas in. Längst upp i vänstra hörnet sitter en rullboll i svart plast. Därunder rader med knappar i röd genomskinlig plast med rubriken "AVSTÅND Km". Hydrofonsystemet kunde överföra måldata till stridsledningssystemet Maril. Nedan Hkp-4C radar PS-864.

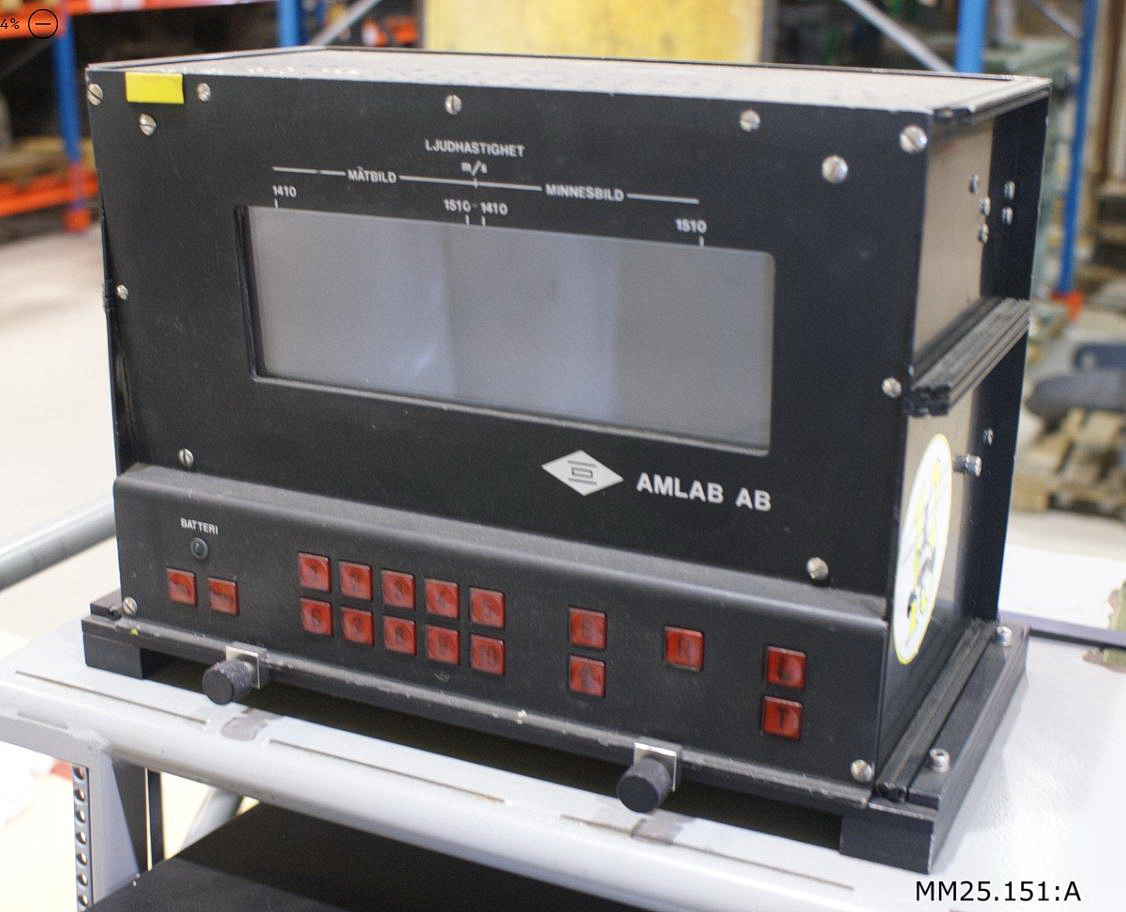

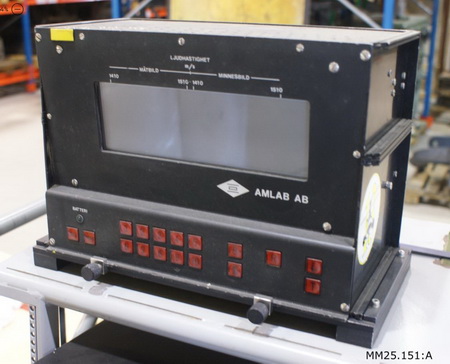

	Ljudhastighetsindikator Aktiv sonar åstadkommer en ljudpuls och lyssnar efter en reflektion (ett eko) av denna puls. För att mäta avståndet till föremålet mäter man tiden från utsändning av pulsen till mottagning av ekot. Ljudhastigheten i vatten påverkas av temperatur, salthalt och tryck. Om man också vill veta i vilken riktning föremålet befinner sig sänder man ut pulser från flera olika platser och mäter tidsskillnaden för ekon från de olika platserna.

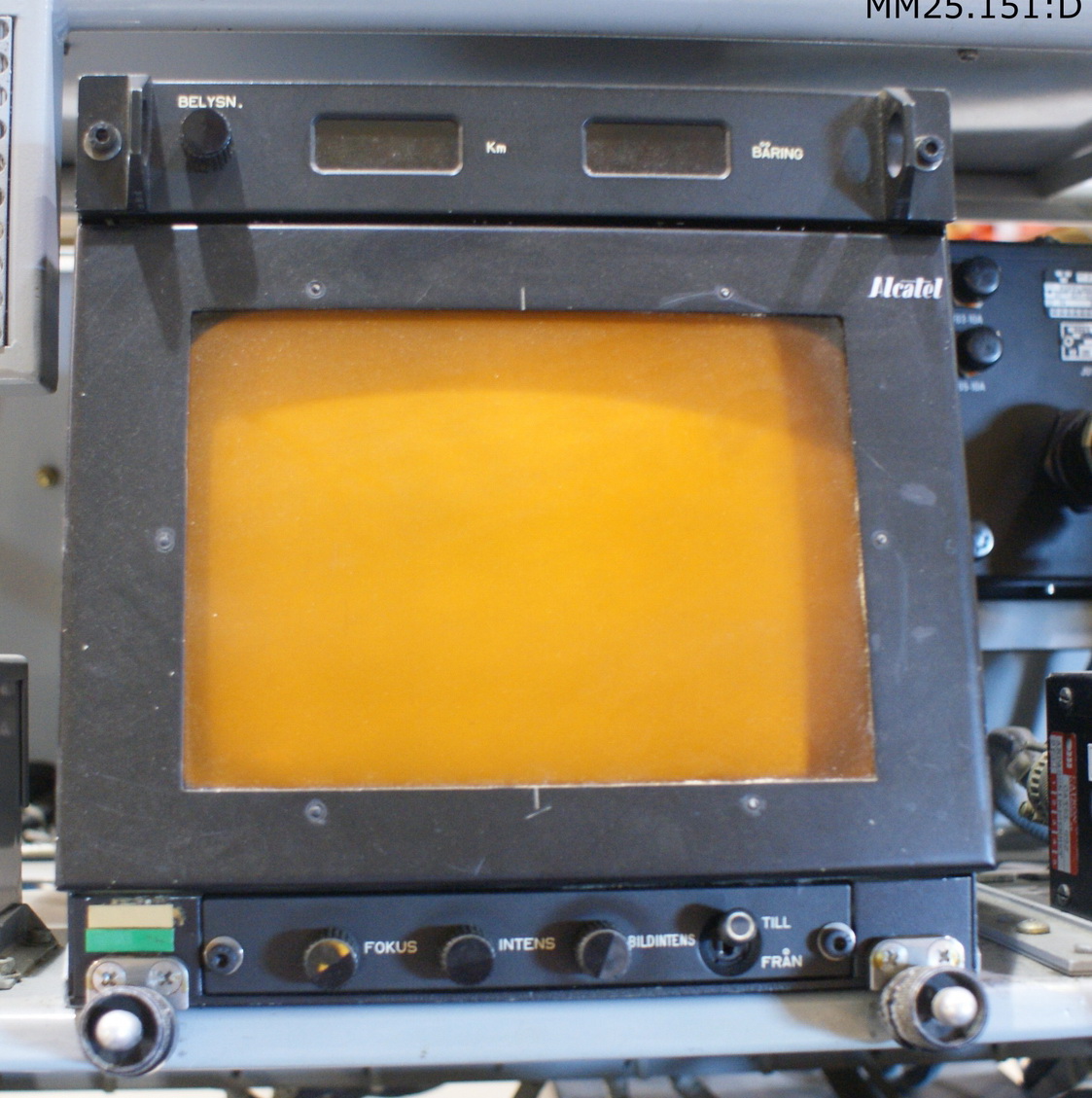

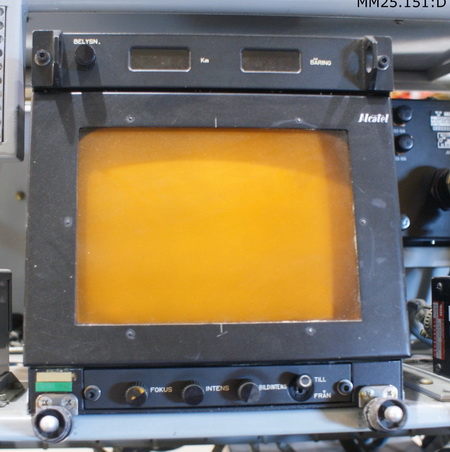

	Hydrofonindikator Indikator till hydrofon 204 som anskaffades under slutet av 1970-talet och har använts på helikopter 4 (HKP 4). Systemet användes frekvent under ubåtsjakterna på 1980-talet i de svenska skärgårdarna. Hydrofonen användes för att lyssna efter ljud under vattnet. På displayen överst visades avstånd och bäring till det avlyssnade målet. Sonardomen sände ut en signal som reflekterades mot en eventuell ubåt och togs emot av systemet igen och liknade såtillvida en undervattensradar. Hydrofon 204 levererades i två omgångar till dåvarande Marinflyget, 1977 och 1982.

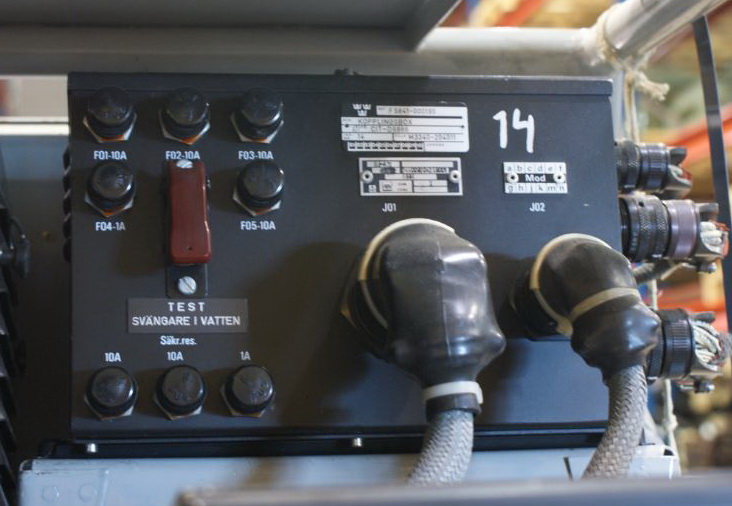

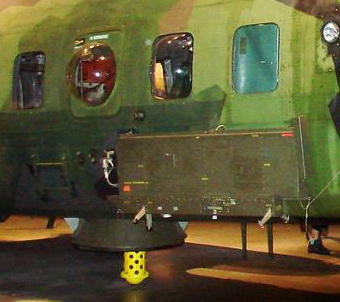

Kopplingsbox med säkringar för systemet samt en knapp för test av hydrofonsvängare.	Hydrofonsvängaren under helikoptern samt på sidan balk för hängning av torped.

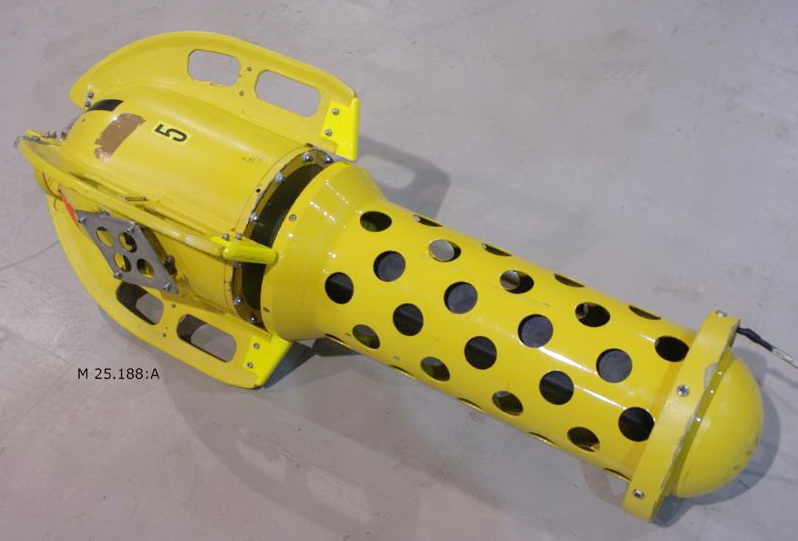

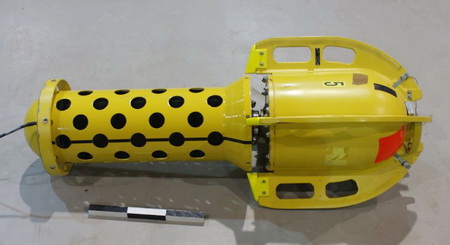

	Hydrofonsvängare Hydrofonsvängare är en apparat för avlyssning av ljud under vatten. Med hjälp av svängaren kunde man registrera avstånd och bäring till undervattensfarkoster. Nedre delen är perforerad med cirkulära hål. Bakom dessa sitter en svart del som utgör själva hydrofonen. På den övre delen till höger sitter fyra "vingar" som hindrar hydrofonen från att rotera i vattnet. Här finns även kopplingsanordningen till kabeln från helikoptern.

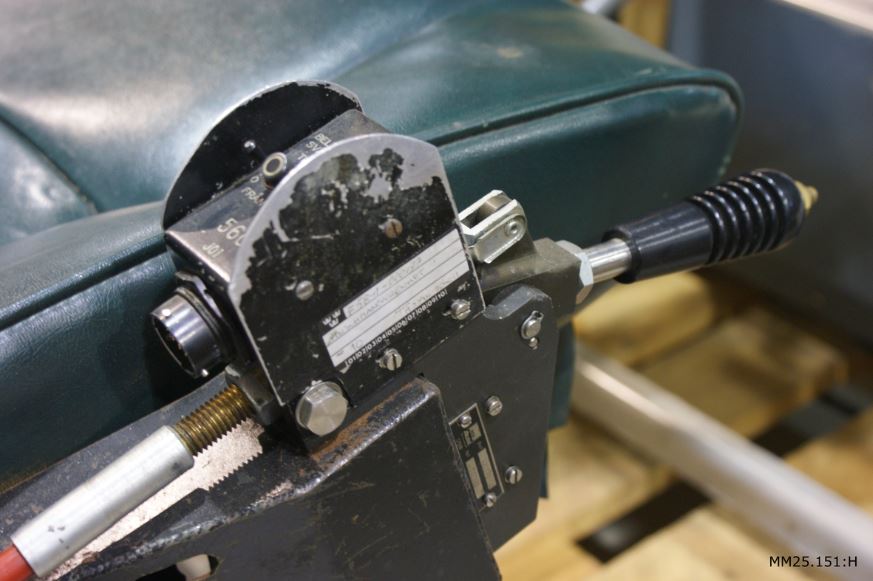

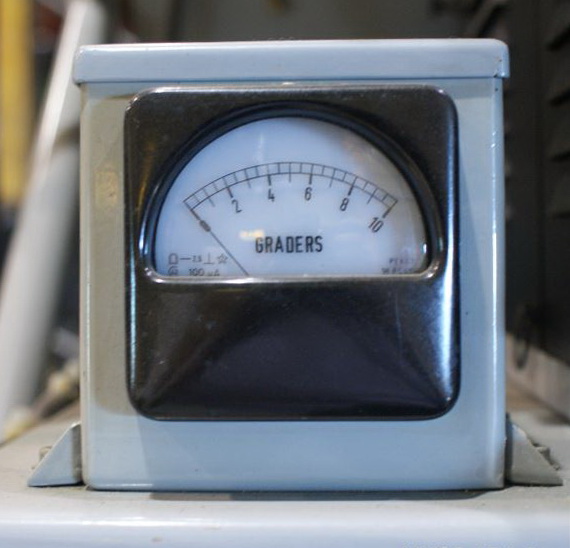

Spak för manövrering av hydrofonkabeln.	Lutningsindikator som visade hydronfonkabelns lutning.

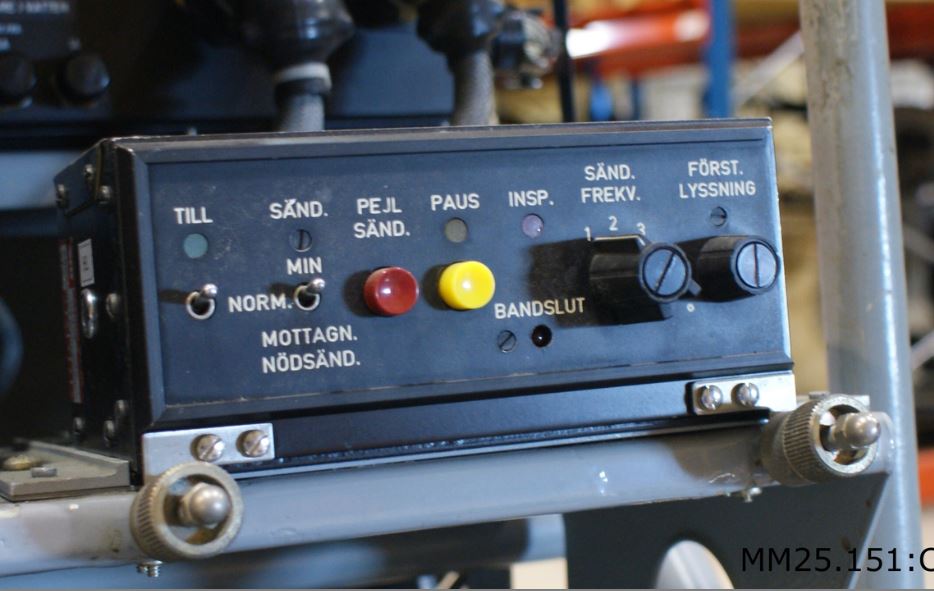

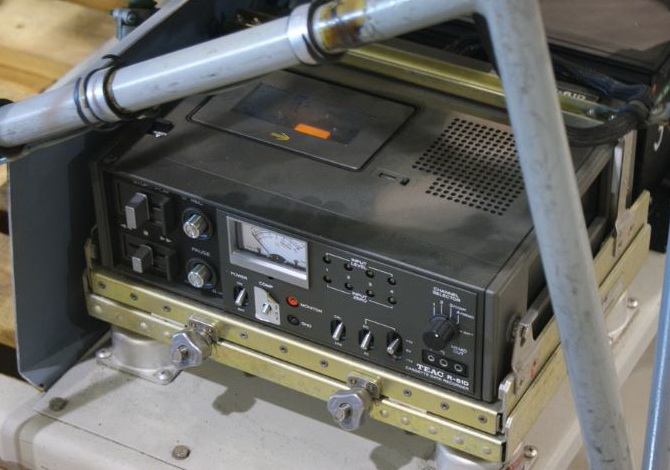

Manöverenhet För manövrering av sonarfunktionen	Bandspelare För inspelning av ljud från hydrofon samt sonarljud.
Torped hängd på torpedbalken. Bakom torpedens propellrar skymtar behållaren med tråden för styrning av torpeden.
Hkp-4C äldre hydrofon- och sonarutrustning från 1970-talet syns till vänster på bilden nedan.

Hydrofon- och sonarutrustning i HKP4C
