Batteriröret

Skribent, konstruktör och byggare Henry Fellhammar

Uppdaterad 2024-09-28



Arméns radiostationer, Ra100, Ra105, Ra120 och Ra200 var bestyckade med batterirör. Ett antal civila rundradioapparater, ofta kallade reseradio hade batterirör. Här ges exempel på två civila apparater.



Philips LS 391B från 1948, för mellan- lång- och kortvåg. Bild 1 och 2.

Luxor WB21”Tripp” från 1953, för mellan- och långvåg. Bild 3 och 4.

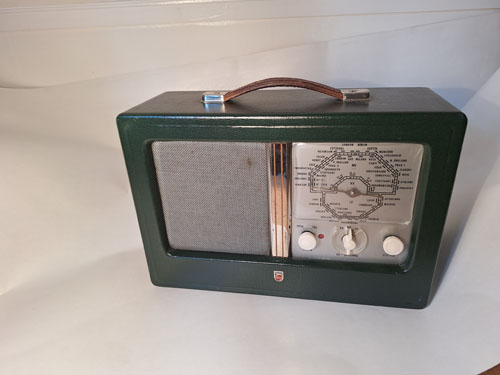

Bild 1. Philips LS 391B





Bild 2. Philips LS 391B



Utrymmet längst ner till vänster är avsedd för 90 Volts anodbatteri.
1,5 Volts glödströmsbatteri monteras upptill i “taket” på apparaten.



Bild 3. Luxor WB 21. Observera make-up spegeln

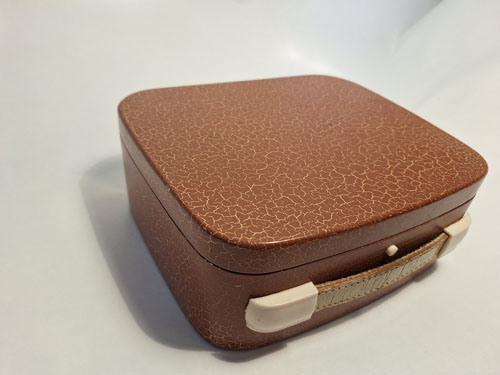

Bild 4. Luxor WB 21. Ihopfälld



Batterirörsbestyckad VHF mottagare för AM

Här beskrivs en VHF-mottagare bestyckad med 10 batterirör för frekvensen 123,150 MHz. Känslighet -86 dBm. Den här mottagaren skulle egentligen ha utvecklats 1954-1955, försenad 70 år, men bättre sent än aldrig.

Rören som används i mottagaren kom ut på marknaden mellan åren 1939 och 1954. Se nedanstående tabell.

  • DAF 91 (amerikansk motsvarighet = 1S5)           1939

  • DF 92    (amerikansk motsvarighet = 1L4)           1942

  • DL 94    (amerikansk motsvarighet = 3V4)           1945

  • DC 90    (ingen amerikansk motsvarighet)           1952

  • DF 97    (amerikansk motsvarighet = 1AN5)        1954





Bild 5. Röret 1S5 (1939)

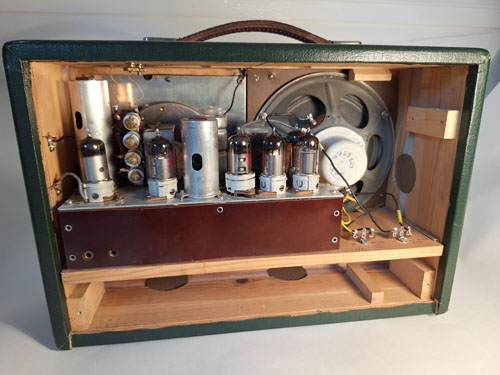

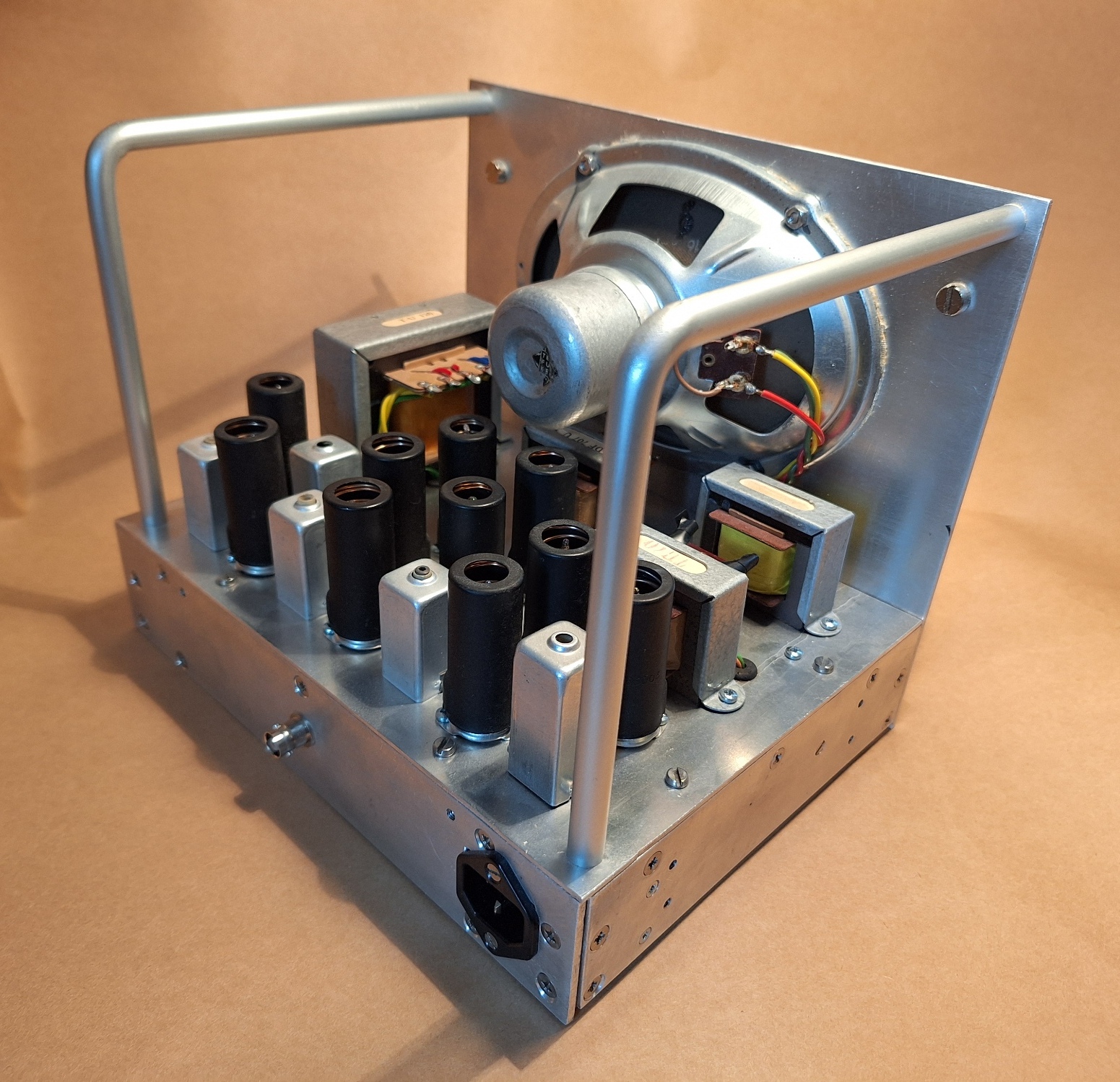

Bild 6. VHF mottagare   Större bild

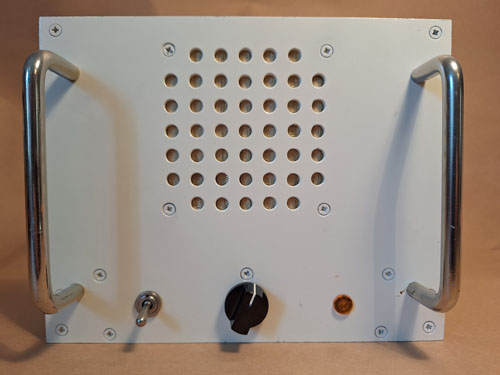

Bild 7. VHF mottagare. Frontpanel



Kopplingsschema framgår av bilderna 8-12.



En kristall med frekvensen 44,05 MHz används. Röret V1 är oscillator. Anodkretsen för rör V2 är avstämd till 3 ggr kristallfrekvensen, 132,150 MHz. Denna signal utgör mottagarens lokaloscillatorsignal som matas till blandarröret V4. Skillnaden mellan insignalen 123,150 MHz och oscillatorsignalen 132,150 MHz är 9 MHz, vilken är mottagarens mellanfrekvens.

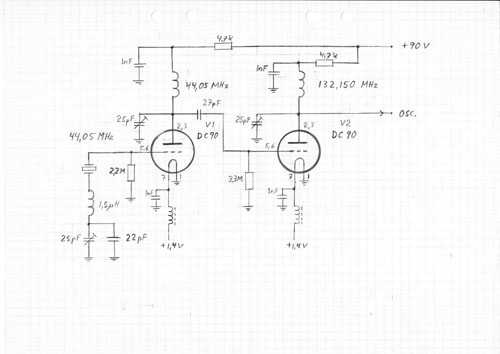

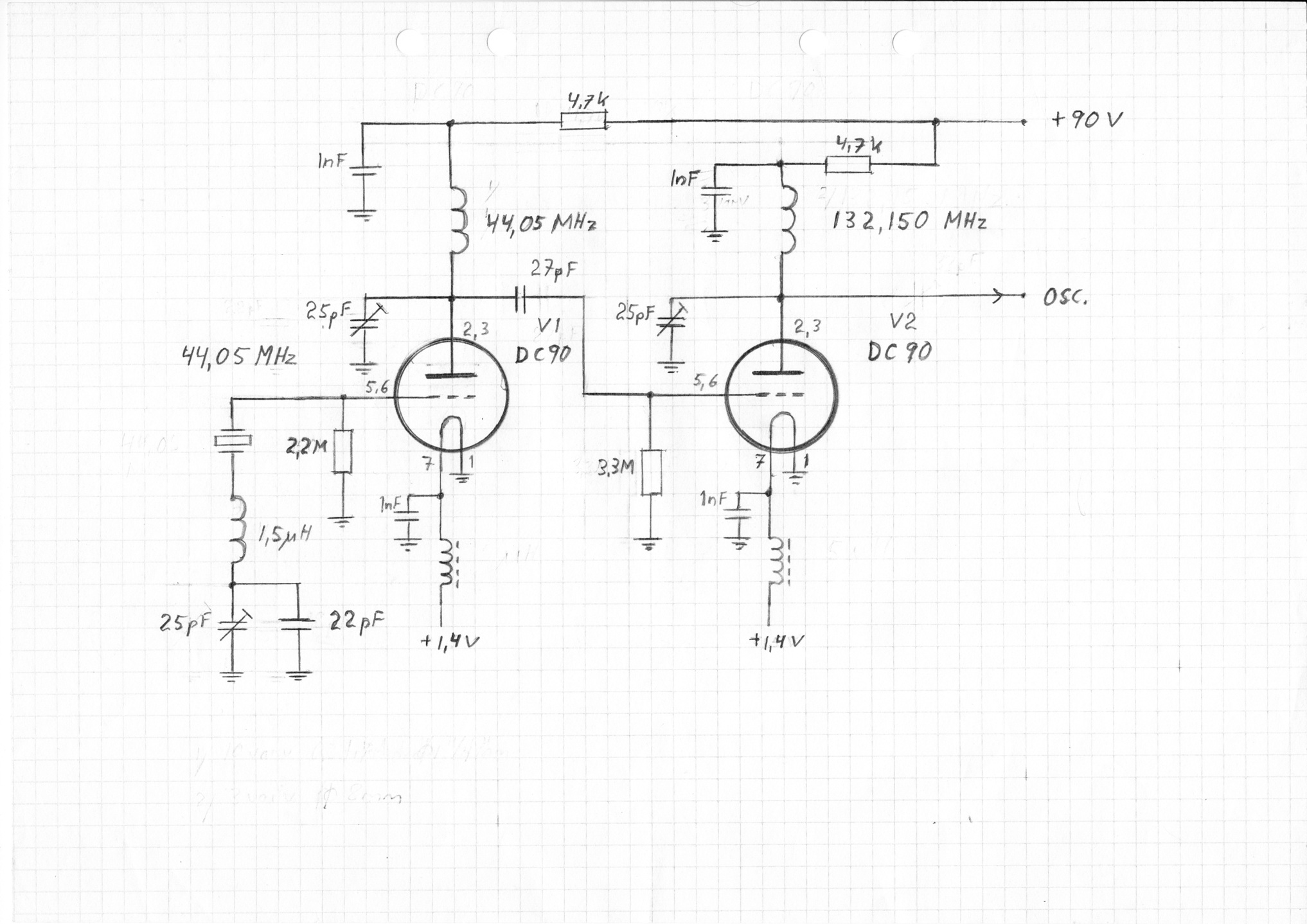

Bild 8. Lokaloscillator   Större bild

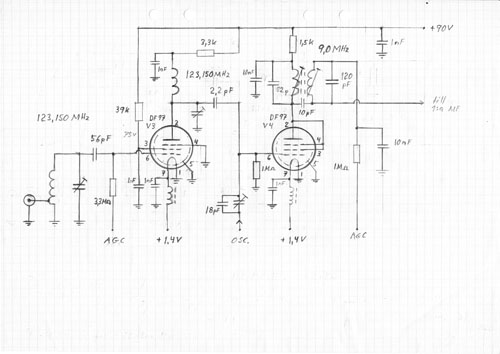

Bild 9 HF-förstärkare och blandare   Större bild

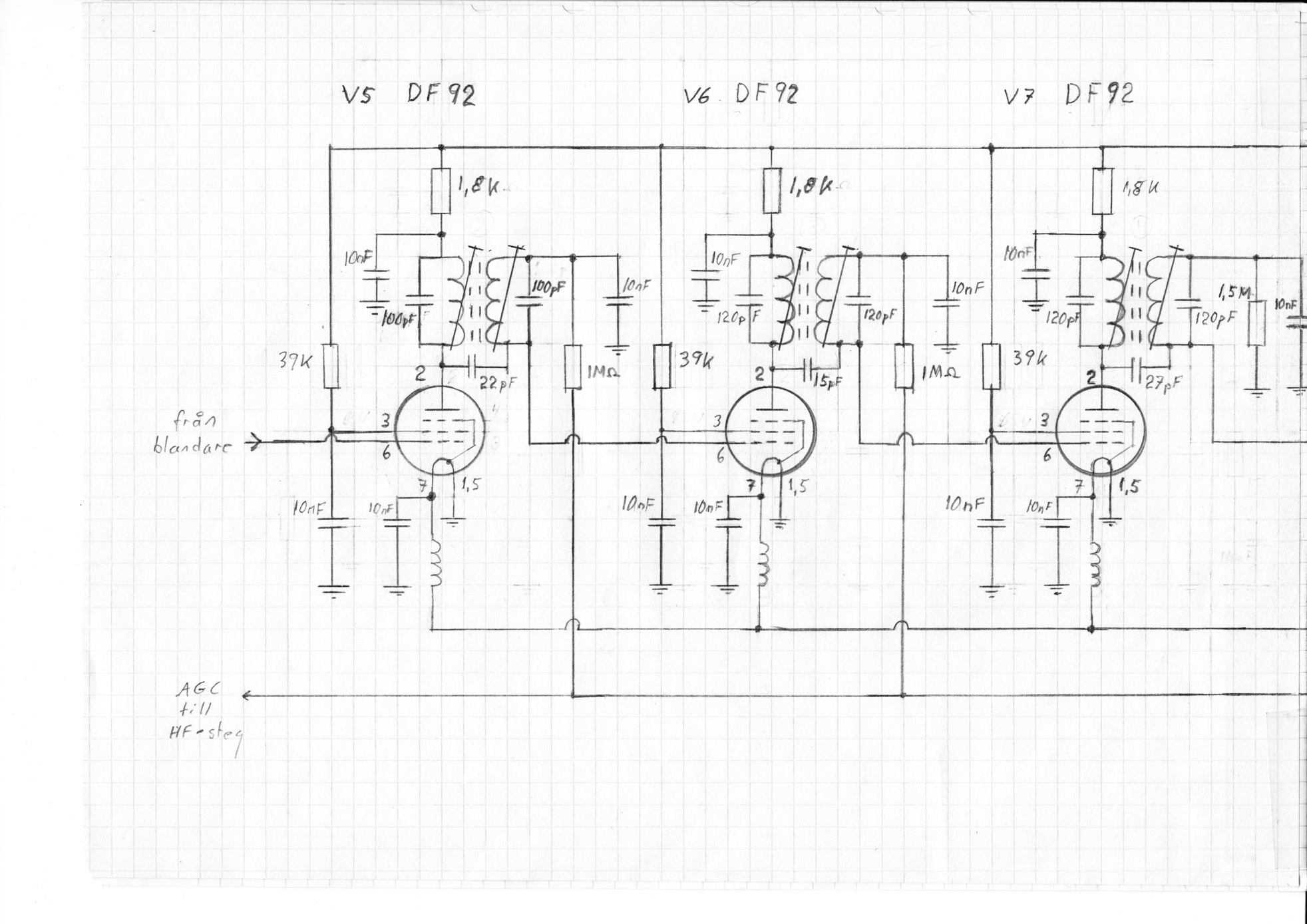

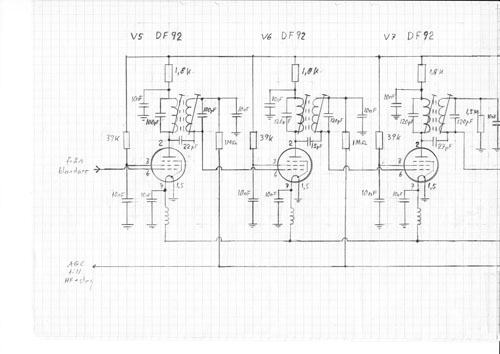

Bild 10 MF-förstärkare    Större bild

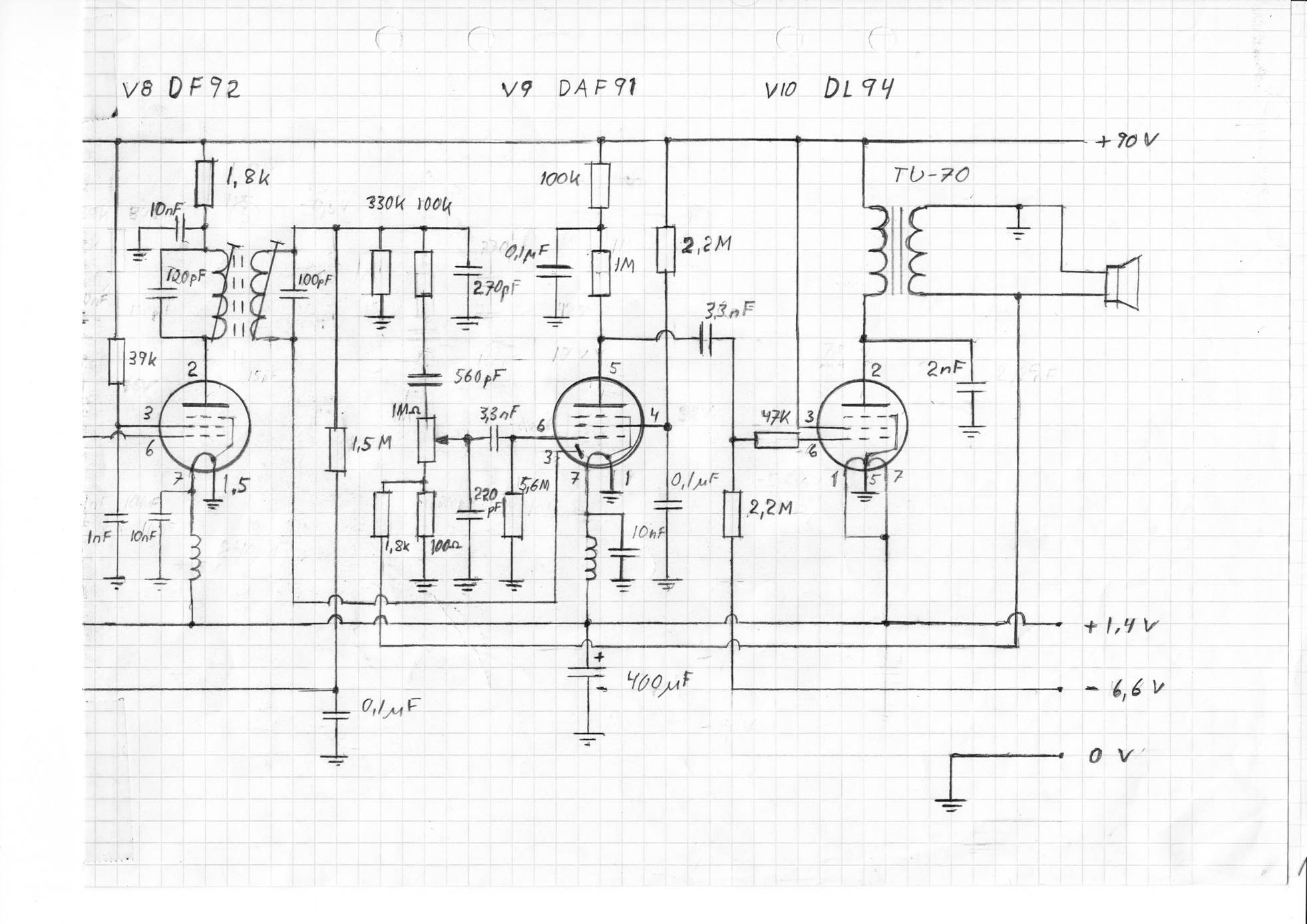

Bild 11. MF, detektor och LF förstärkare   Större bild

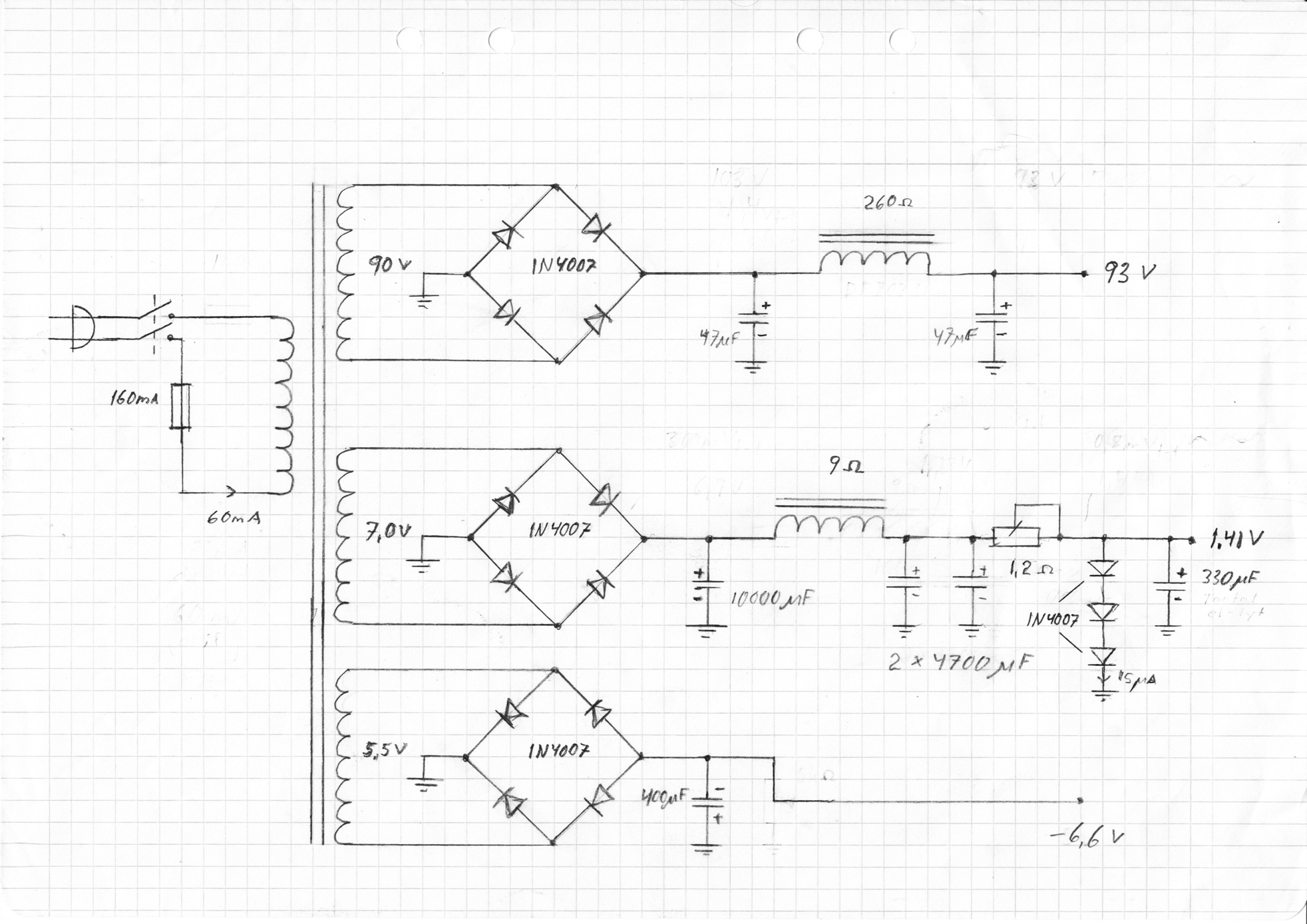

Bild 12 Kraftenhet   Större bild
