Svensk försöksverksamhet med ”Ekoradio
(1939 – 1944)












Den första ekoradiostationen ERIII

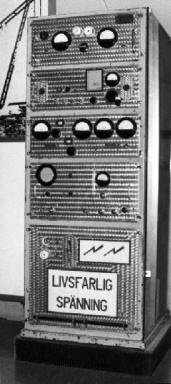

Apparatstativ innehållande sändare och mottagare till ekoradiostationen ERIII. (Telemuseum, Stockholm)



Första experimenten

Radar eller Ekoradio var i det av kriget isolerade Sverige ett nästan okänt begrepp ända fram till de sista krigsåren.

En av de första, eller kanske den allra förste, som över huvud taget sysslade med vad vi idag kallar radar var civilingenjör Torsten Elmqvist, SATT (Svenska Aktiebolaget Trådlös Telegrafi). 1939 började Elmqvist experimentera med ultrakorta riktade vågor med sikte på att konstruera en apparat för lokalisering och avståndsmätning till fasta och rörliga mål.

Så småningom började liknande verksamhet komma igång på flera håll.

Den splittrade försöksverksamheten var både oekonomisk och opraktisk. I en skrivelse till försvarsministern i dec. 1941 hemställer chefen för försvarsstabens luftbevakningsavdelning, övl Bengtsson, att all forskning och försöksverksamhet inom ekoradioområdet skall samordnas inom det nyinrättade SUN (Statens Uppfinnarnämnd).

Vid nyåret 1942 åtar sig SUN uppdraget.

En mycket erfaren radioexpert, civilingenjör Hugo Larsson, anställd vid telegrafverket, lånades ut till SUN för att leda utvecklingen av den första ekoradion. I arbetsgruppen ingick också civilingenjörerna Torsten Elmqvist och Ove Norell samt ytterligare några radioingenjörer och radiotekniker. Fr.o.m okt. -42 ställdes också flygingenjör Martin Fehrm till SUN:s förfogande.

 I juni 1942 träffades ett avtal mellan SUN, AB Bofors, Telefon AB LM Ericsson och SAAB (Svenska Aeroplan AB) om gemensam forskning inom ekoradioområdet.

Försöksverksamheten bedrevs i lokaler tillhörande armé-förvaltningens laboratorium i Frösunda, i en barack senare tillhörande FOA3 vid Bromma flygplats samt i myntverkets källare.



Projekten

Redan i april 1942 kunde Hugo Larsson visa upp en laboratoriemässig men fungerande ekoradio och den 3 juli anordnades ett demonstrationsprov på Bromma

De olika utvecklingsprojekten inom SUN, som ledde fram till de första ekoradiostationerna fick projektbeteckningarna ER (Ekoradio). ERI och ERII blev således beteckningarna på de två projekt enligt interferensprincipen som ledde fram till ekoradiostationer för fartygsartilleri respektive luftvärn. ERIII blev beteckningen på det projekt som ledde fram till ekoradion för flygspaning enligt pulsprincipen.

Ett av de dominerande problemen man hade att brottas med var utan tvivel elektronrören till sändarna. Man saknade rör som kunde alstra tillräckligt höga effekter för ultrakorta vågor och som dessutom hade någorlunda livslängd.



Operativa prov

På nyåret 1943 var det första exemplaret av ekoradio typ ERI installerat och i operativ drift ombord på pansarskeppet "Drottning Victoria".

Den första ekoradion för luftbevakning, ERIII, blev inte klar förrän våren 1944. Stationen ställdes först upp på Mälsten utanför Nynäshamn för utprovning med flyttades senare till Nåttarö. Stationen var försedd med en stor otymplig antenn med en 6 m hög och 15 m bred antennreflektor på vilken ett stort antal antennelement var placerade. Antennen var monterad på ett vridbart, hjulförsett underrede, som kunde vridas inom en viss sektor på en ringformad räls. Antennen kunde ställas in i önskad bäring inom sektorn med hjälp av en elmotor.

Sändare och mottagare var sammanbyggda i ett gemensamt apparatstativ som tillsammans med kringutrustning och avståndsindikator var placerad i en intilliggande byggnad. Sändaren hade en pulseffekt på ca 10 kW med en våglängd på ca 1,5 m. Stationens enda presentationsutrustning utgjordes av ett vanligt standardoscilloskop (A-skop) för avståndsmätning. Antennen gav en mycket bred antennlob som resulterade i relativt dålig bäringsnoggrannhet och upplösningsförmåga. Stationen nådde räckvidder mot flygplan på 120-150 km. Stationens tillförlitlighet lär enligt uppgift ha varit otillfredsställande.

Den 14 juni 1944 ålades flygvapenchefen av överbefälhavaren ansvaret för uppbyggnaden av en ekoradioorganisation. Sex á sju spaningsstationer, typ ERIII, skulle beställas och så snart som möjligt upprättas inom kustområdet Gävle - Bråviken.



Avveckling

Sommaren 1944 inträffade händelser som resulterade i att utvecklingsarbetet inom SUN fick läggas om.

Plötsligt kunde det militära behovet av radarmateriel täckas genom import från både Tyskland och England.

I en skrivelse av den 20 juni 1944 erbjöd sig det brittiska flygministeriet att till svenska flygvapnet leverera 50 st ekoradiostationer AMES typ 6 MkIII, (Air Ministry Experimental Station)

De engelska luftbevakningsstationerna fick den svenska beteckningen TmerIIIB, (Transportabel markekoradio). Den vanligaste beteckningen var och förblev dock ERIIIB eftersom ERIII var beteckningen på det projekt inom SUN som skulle leda fram till ekoradiostationen för luftbevakning.

Den 20 okt. 1944 beställde flygförvaltningen, genom den brittiska flygattachén i Stockholm, 30 st ekoradiostationer AMES, typ 6 MkIII, från det brittiska flygministeriet. I beställningen ingick de fem redan levererade provstationerna. Det offererade priset var £1000 per station inklusive tält, motoromformare och nödvändig reservdelssats.


Källa: Utdrag ur FHT-dokumentet
 Förstudie angående den historiska radarutvecklingen inom Flygvapnet.



Mer läsning: FHT-dokumentet Svensk ekoradioutveckling under krigsåren 1939-1945
