Operativ Tidsperiod





Fast markradio Mr III





Radiostation Mr III vid F 3





Radiostation Mr III vid
Flygvapenmuseum

























Utdrag ur radiojournal

Större bild

I början av 40-talet kompletterade Flygvapnet luftbevakningssystemet med Jakt-Ls och Jaktcentraler (Jc) för Stockholm, Göteborg och Skåne kopplat till jaktflottiljerna F8, F9 och F10. 1942 togs beslut på att markanpassa 45 st Flygradiostationer Fr typ III för fast installation vid jakt-Ls.

Utrustningen benämndes Fast Markradio Mr III. (Andra benämningar kunde förekomma). Bilden till vänster visar en rullande ”Mr III” som var en udda version och som nu finns vid Flygvapenmuseum. De 45 utrustningarna vid Jakt-Ls var fast installerade.



Stationsenheten monterades i en låda med nedfällbart lock enligt bilden till vänster.

Utrustningen markanpassades vid F8 och bestod av följande:



Stationsenhet:

Förpackad i trälåda 750*460*600 mm. Vikt 37 kg

Laddningsaggregat:

Förpackat i trälåda 400*520*400 mm. Vikt 30 kg

Batteri I batterilåda:

337*264*295 mm

Antennanläggning:

Förpackad i låda 420*520*420 mm. Vikt 35 kg

En bunt mastdelar 2500*200 mm.
Vikt 35 kg

Tekniska data:



Praktisk räckvidd

 A3 50 km



 A2 75 km



Radiostation Mr III började att installeras 1940 och beslut togs efter kriget att radion vid Jakt-Ls skulle demonteras. Troligen behöll några flottiljer radion några år extra.

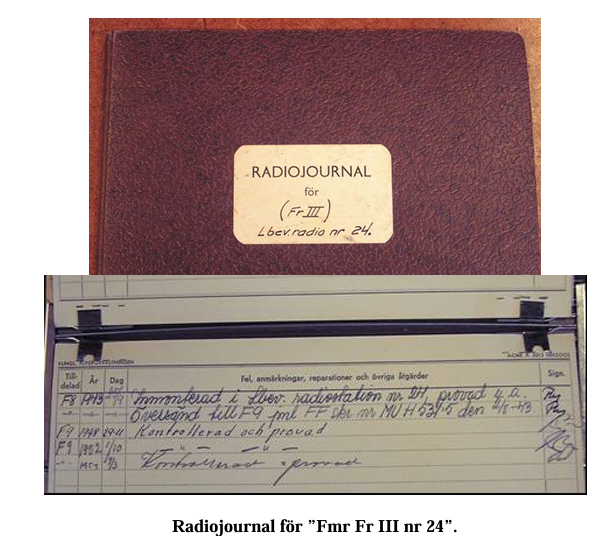

Förr användes ett system med radiojournaler där de utförda underhållsaktiviteterna noterades. Till vänster är ett utdrag ur radiojournalen för en Markradio Mr III som iordningställts vid F 8, skickats till F 9. Radiojournalen visar att inmonteringen vid F 8 skedde den 25/9 1943 och att den sista kontrollen utfördes vid F 9 den 19/3 1953


Skrivet av Arne Larsson

Senast uppdaterad: 2025-03-31
