 Radiosändare Tmr-40





Radiosändare Tmr-40











Ingemar Andersson vid utställningen Försvarsradio 100 år 2021 som visar en Tmr-40. I det nedre högra hörnet är en stereomottagare för Lufor och LV-order.



1987 ersattes det äldre Radioluforsystemet av Lufor/Lv-ordersystemet som var ett radiosystem som nyttjade stereokanalerna i Televerkets FM/P2-nät. Stereosändningar över FM-nätet skedde normalt genom modulering enligt det internationella pilottonsystemet. När man i krigstid måste sända både LUFOR och LVORDER samtidigt över samma sändare, krävdes en ny teknik. Den nya tekniken kallas pilottonkanalklyvning, PTKK, som kunde tillämpas efter en enkel modifiering av sändarna. Sändarna som nyttjades var Televerkets FM 2-sändare.

Som ett komplement till det fasta sändarnätet i krig och som ersättning av utslagen sändare togs en transportabel radioutrustning fram, Radiosändare Tmr-40.

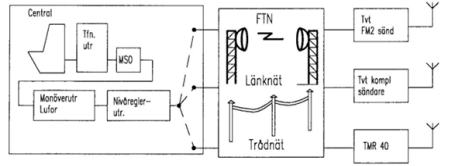

Principschema Lufor/LV-order systemet



LV-order.

LV-ordermeddelanden sändes fortlöpande så länge egen flygverksamhet pågick. Informationen bygger till stor del på samma underlag som används för LUFOR och sammanställning och utsändning sköts från Lv-hytten i Lfc.



LUFOR

LUFOR sändes från Luftförsvarscentral (Lfc) över Luftförsvarsgruppcentralens (Lgc) radiosändare. Vissa meddelanden sänds direkt från Lgc.

Lufor innehöll främst uppgifter om fientliga och okända flygföretag. Angivelsen var i regel fördröjd beroende på Stril-systemet i sektorn och kunde uppgå till 60 sek och kunde ge ett lägesfel på upp till 20 km.



Tmr-40 bestod av:

Sändare 233                M3950-233010. ITELCO Italien

Drivsändare 25 W

Effektmodul 500 W

Kryssdipolantenn       M1921-347010   SIRA

TP mast                        M1237-111011

Motorelverk 257        M2650-257011

Plasthytt 2611A          M7014-261110

Teknisk data TMR-40:

Typ                                                Sä 233

Frekvens                                      87,5 – 108 MHz

Uteffekt                                        Reglerbar upp till 2 KW

Modulation                                  FM/Stereo. (PTKK)

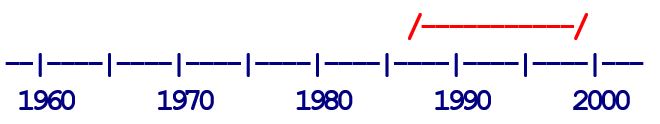

Lufor/LV -order systemet var i operativdrift mellan åren 1987-1998 då det ersattes av LULIS-systemet.



Skrivet av Arne Larsson
