KOAXIALKABLARKablar som innehåller en eller flera koaxialtuber kallas koaxialkablar. Koaxialkablarna består alltid av en koaxialdel, som innehåller koaxialtuber och den så kallade manöverdelen, bestående av manöverskruvar och manöverpar. Koaxialdelen är bandad med minst fyra lager papper. En del, vanligen äldre, koaxialkablar har ibland dessutom en så kallad omspinning eller skruvdel, som kan bestå av fyrskruvar, par och programledningar i ett eller flera lager utanpå koaxialdelen.

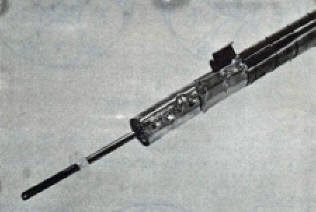

Koaxialtub
KOAXIALTUBENS KONSTRUKTIONKoaxialtuben består av en massiv innerledare och en rörformig ytterledare av elektrolytkoppar. Över sömmen på ytterledaren ligger ett längsgående kopparband. Ytterledaren är dessutom omlindad med två band av mjukt stål. Innerledaren isoleras från ytterledaren och centreras med stödbrickor av LD-polyeten placerade med inbördes lika mellanrum. Härigenom får inner- och ytterledaren gemensam axel, de är koaxiella.
|
