Allmänt
PN-51/F var från
början en navigeringsfyr som inköptes från England. Fyren som var
tillverkad av MURPHY (ett dotterbolag till Philips) var rörbestyckad och
hade hög uteffekt.
PN-51/F var således
föregångaren till PN-60/F och betjänade J30 Mosquito som var i tjänst
mellan 1948 och 1953. I och med att PN-60 infördes plockades en stor del
av den föråldrade elektroniken bort från PN-51 och endast slutsteget
behölls. PN-51/F blev således en PN-60 utrustad med PN-51 sändare. På
detta vis erhölls en navigeringsfyr med hög uteffekt och lång räckvidd.
När sedan PN-59
systemet infördes fick PN-51 den nya beteckningen PN-513.
Radarfyr PN-513/F
innehåller den elektroniska utrustning som ingår i PN-601 jämte en
modulator och en sändare med ca 5 kW pulseffekt. PN-601-sändaren
tjänstgör i PN-513 som drivsteg för PN-51-sändaren. PN-513 sänder
således liksom PN-601 svarspulser till de flygburna utrustningarna PN-50
och PN-59 jämte riktpulsgrupper för PN-594.
Fyrutrustningen är
placerad i två trähyddor, elektronikhydda och reservkrafthydda.
Fyren ansluts till 220
V växelspänning (trefas). Vid nätspänningsbortfall startar
reservkraftaggregatet automatiskt och lämnar spänning för fyrens
strömförsörjning.
Fyren fjärrmanövreras
med en speciell fjärrmanöverenhet över en tvåtrådig telefonledning.
Fjärrmanöverenheten fordrar ingen yttre strömförsörjning och medger
därför stor variation vid val av lokal för placeringen.

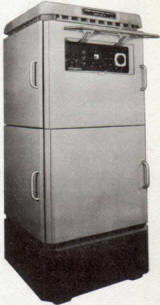

Den elektroniska
utrustningen är sammanbyggd till en enhet i ett stativ, PN-51 stativet,
se bild. Dessutom ingår, som sagts i inledningen, stativ för PN-50
systemet och stativskåp för PN-59 systemet, båda ingående i PN-601
utrustningen.
Tekniska data
- Frekvensområde
200-240 MHz
- Pulseffekt ca 5
kW
- Svarsfrekvens
maximalt 10000 pulser/sek
- Kraftförsörjning
220 V 50 Hz
- Effektbehov ca 2
kW
- Totala vikten på
stativet är ca 950 kg.
Källor:
Radarfyr PN-601F (Anita) PN-513F (Eureka) HISTORIK, ERFARENHETER (FHT-dokument i pdf-format 4,2 MB)
Sammanställt av Kalle Gardh AEF
