Allmänt
RL-14 var en av de första reguljära radiolänkarna som anskaffades för
anslutning av abonnenter till FFRL. Utrustningen är rörbestyckad och är
den enda länk som ligger i band 1 280-330 MHz
Beskrivning
Allmänt
RL-14 är en
frekvensmodulerad radiolänkutrustning, avsedd för länksystem med ett
fåtal relästationer. Den arbetar på frekvenser i området 280 till 330
MHz. Frekvensavståndet mellan sändare och mottagare är normalt 16 MHz.
Utrustningen är
avsedd att samarbeta med bärfrekvensutrustningar för bärfrekvenser upp
till 108 kHz, medgivande upp till 24 samtalsförbindelser. I de fall då
endast ett mindre antal samtalsförbindelser erfordras kan mottagarens
bandbredd minskas så att ett gynnsammare signal/störningsförhållande och
minskat radiofrekvent kanalavstånd uppnås.
Sändarens uteffekt
är lägst 15 W. Mottagarens brusfaktor är högst 10 dB. Uppnåelig räckvidd
bestäms dock i hög grad av antennutförande, antennplacering,
mellanliggande terräng, lokala störningar m m. Räckvidden är i allmänhet

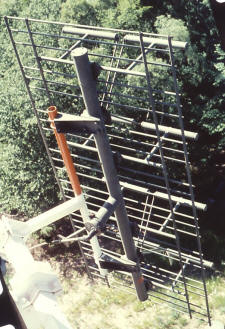

något över optisk räckvidd. Antennen, som förekommer i två utföranden,
är gemensam för sändare och mottagare.
Utrustningen är
avsedd att arbeta utan daglig tillsyn och innefattar därför utrustning
för övervakning och lokalisering av felaktig relästation från endera
terminalstationen.
RL-14 matas med
enfas växelspänning 220 V, 50-60 Hz. Effektbehovet är ca 450 W.
Utrustningen är
monterad i ett 19" standard stativ med totala höjden 1840 mm exklusive
anslutningsdon. Totalvikten är ca 150 kg.
En komplett
terminalstation består av ett stativ RL-14 jämte bärfrekvensutrustning.

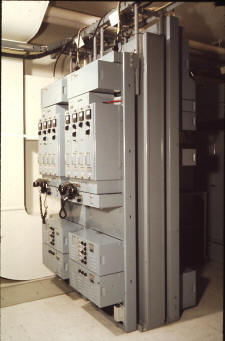

En komplett relästation består av två stativ RL-14.
Drifterfarenheter, kommentarer
Fungerade så bra man kunde begära med
så många rör.
Vanligaste felet var att de så kallade
divisorstegen tappat låsningen och därmed åkte sändaren iväg i frekvens.
På en flygbas hade vid en övning
militären troligen använt utrymmet som sovrum. Fläktfiltret var
tilltäppt av ludd så utrustningen stannade.
Det fanns effektsteg
som gav c:a 70W med rör 4CX450. Dessa var vanskliga, kunde bli SWR så
koaxialkablarna brann av.
Nättransformatorn,
inklusive likriktarbrygga havererade emellanåt. Ibland gick dock bara
högspänningssäkringen. Ett sådant effektsteg hade bytts ut och jag tog
hem och reparerade likriktarbryggan. Körde med effekt. Jag stod och
tittade på det. Efter några minuter small det till. Då såg jag var en
gnista på ca 5-6 mm slog över och då förstod jag vad det var som hände.
Hade en gång läst att RCA på 30-talet skrivit om att ett fenomen med
jonisering kunde uppstå i elektronrör. Därför brukar det sitta ett
motstånd på 20-100 ohm i högspänningledningen till röret. Vi satte in
motstånd i alla våra plus Gotland och varskodde en Norrlänning om
problemet. Efter det brann inga transformatorer upp hos oss eller på
Gotland.
RL-14 –
standarutrustning för många olika abonnentanslutningar. Vi hade tre
flottiljer inom vårt område och alla hade RL-14 och TM-2A som
anslutning. På den tiden hade Kgl Telegrafverket monopol så försvaret
fick endast ansluta s.k. flygsäkerhetsförbindelser till flottiljens
televäxel. Så den stora abonnenten Flygflottiljen hade bara fyra
förbindelser till FFRL.
RL-14 användes också för anslutning av LGC till LFC och anslutning av
flygbaser samt styrdatasändare (B160) till FFRL. Även här med TM-2A –
fyra kanaler. Även anslutning av FV radarstationer (ej
bredbandsöverföring naturligtvis) använde ibland RL-14.
Vår
mest extrema användning av RL-14 var som bärare av dåvarande
huvudstråket till Gotland. Här med ett hemmabygge från SRA som
effektsteg. Här var det inte svårt att trimma till max rökutveckling då
det lätt blev stående vågor med efterföljande värmeutveckling/brand i
utrustningen.
Under första tiden användes TM-1 på förbindelsen och Televerket hyrde in
sig på några kanaler för abonnenttrafik mellan Gotland och fastlandet.
RL-14
(och framförallt effektsteget) var väldigt känsliga för fläktbortfall
vilket innebar att smörjning av fläktarnas lager var en normal
serviceåtgärd för en länkgubbe.
På Gotlandsstråket ersattes RL-14 så småningom med RL-21 med effektsteg
– en utrustning som var mer professionellt utförd. Den kvarstod tills
stråket avvecklades – skulle tro runt 1985.
Tekniska data
Allmänt
|
Frekvensområde |
280 till 330
MHz |
Duplexavstånd |
16 MHz |
Kanalavstånd |
bredband |
ca 1 000 kHz
(Inom samma anläggning 1500 kHz) |
smalband |
ca 250 kHz
(Inom samma anläggning 500 kHz) |
Frekvenstolerans |
±0,005% vid
en omgivande temperatur av 0 till 40°C och med
nätspänningsvariationer på högst ±6% |
Anntennimpedans |
50 ohm
obalanserad |
Modulations
sätt |
FM |
Maximalt
sving |
±120 kHz med
stor MF-bandbredd
±25 kHz med
liten MF-bandbredd |
Modulationsbandbredd |
300 Hz till
108 kHz |
Omgivande
temperatur |
0 till +450C |
Omgivande
relativ fuktighet |
Maximalt 95% |
Kraftförsörjning |
Enfas
växelspänning, 220 V ±10%, 50 till 60 Hz |
Effektbehov |
450 W |
Sändare
|
Uteffekt |
Minst 15 W i
50 ohm resistiv belastning |
Icke önskade
frekvenser |
-80 dB med
en svängburk som sändarfilter, mätt på 50 ohm belastning |
Frekvensmultiplicering |
24 ggr |
Inimpedans
för bärfrekvensen |
150 ohm
balanserad |
Innivå för
bärfrekvensen |
-6 till +14
dBm för ±100 kHz sving (utan fast dämpsats) |
Mottagare
|
Brusfaktor |
Högst 10 dB |
Mellanfrekvens |
21 MHz |
MF-bandbredd |
Stor |
ca 485 kHz
vid -3 dB Dämpning vid 1 MHz från mittfrekvensen minst 40 dB |
Liten |
ca 120 kHz
vid -3 dB Dämpning vid 300 kHz från mittfrekvensen minst 40 dB |
Amplitudberoende |
Ändringen i
utnivå överskrider inte 0,5 dB för en ändring av insignalen från
20 µV till 60 mV emk |
Utimpedans
för bärfrekvensen |
150 ohm |
Utnivå för
bärfrekvensen |
-14 till +6
dBm för ±100 kHz sving (utan fast dämpsats) |
Kontrollutrustning
|
Signal- och
slingbildningsfrekvenser för tjänstekanal |
1140 Hz
1860 Hz
1380 Hz
2100 Hz
1620 Hz
2340 Hz |
Tjänstekanalens frekvensområde |
300-2400 Hz |
Tjänstekanalens in- och utnivå |
-0,4 N (-3,5
dBm) |
Tjänstekanalens utimpedans |
600 ohm |
Larmpanel |
|
Brusfilter |
>40 dB
dämpning upp till 108 kHz
<3 dB
dämpning mellan 160 och 400 kHz |
Arbetsområde, inställbart |
-86 till -96
dBm vid stor MF-bandbredd
-97 till
-103 dBm vid liten MF-bandbredd |

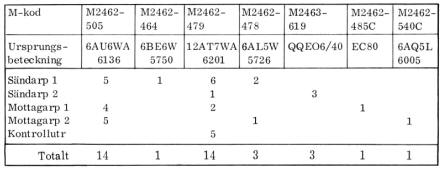

Rörbestyckning

Konstruktion
Allmänt

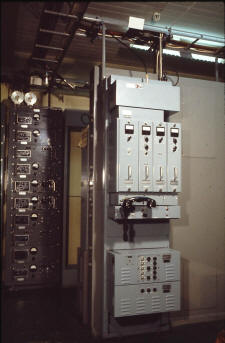

Radiolänkutrustning
RL-14 utgörs av ett stativ med sju enheter. Enheter är, uppifrån räknat,
mellankopplingspanel, antennfilter, huvudenhet med sändare och
mottagare, kontroll utrustning, två kraftpaneler och en fläkt.

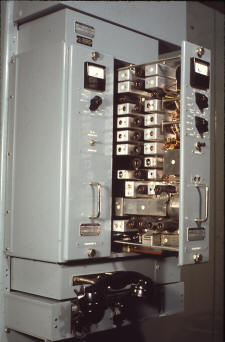

Huvudenheten har fyra underenheter, nämligen sändarpanel 1, sändarpanel
2, mottagarpanel och mottagarpanel 2. Kontrollutrustningen har normalt
fyra underenheter, nämligen talpanel, tonpanel S, tonpanel M och
larmpanel.
Alla yttre
anslutningar med undantag för antennens anslutning sker till
mellankopplingspanelen högst upp i stativet. Nätet ansluts där till ett
apparatintag ("strykjärnsbrunn"), jord till en särskild klämma och
övriga anslutningar till en lödplint. Antennen ansluts direkt till
antennfiltret med ett koaxialdon typ N.
All kontroll,
manövrering och översyn kan utföras från framsidan, varför stativet utan
olägenhet kan placeras med baksidan mot en vägg.
Stativet
Stativet är utfört
enligt LM Ericssons standard för telefonstativ med 19"-paneler. Det är
1840 mm högt. Panelernas höjd är multiplar av 1 3/4". Enheterna är
utförda framförliggande. Stativets baksida är täckt med skyddsplåtar.
Bottenbalken i
stativet bär upp en tryckfläkt, som pressar luft genom en platt trumma i
stativet till huvudenheten med avgreningar till kraftpanelerna. I
huvudenheten fördelas luften mellan de båda sändarpanelerna. Luften
blåses ut genom en öppning på stativets baksida. Till
utblåsningsöppningen samt till en insugningsöppning längre ned på
stativet kan en central ventilationsanläggning anslutas. Luftmängden
regleras i båda fallen med spjäll som manövreras från stativets
framsida. Om stationen levereras för anslutning till yttre
ventilationsanläggning är den inbyggda fläkten ersatt med en täckplåt.
