Radiolänkutrustning RL-43B och RL-43C

M3959 043000

Lenkurt Electric, Vancouver, Kanada

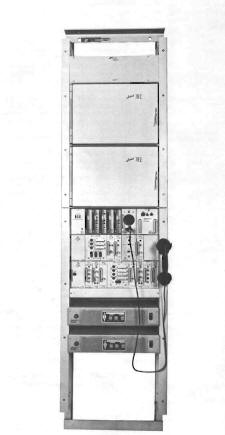

Bild 1. Radiolänkutrustning RL-43BC

Bild ur FV beskrivning







Antenn

BiId 2. 2 m parabolantenn

Bild ur FV beskrivning









RL-43BC sedd snett framifrån
Bild ur FV beskrivning









Logikenheternas mekaniska uppbyggnad

Bild ur FV beskrivning

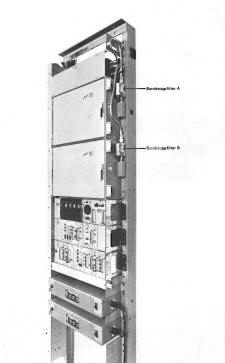

RL-43BC sedd snett från höger, höger skyddsplåt borttagen

Bild ur FV beskrivning





Allmänt

Radiolänkutrustning RL-43BC, M3959-043000, bild 1, används i försvarets fasta radiolänknät eller för anslutning av abonnenter till detta nät eller i rent regionala nät.



RL-43BC arbetar inom frekvensområdet 2,1-2,3 GHz. Antalet överförda talkanaler är 120 (variant B) eller 300 (variant C).



RL-43BC arbetar antingen i driftfallet hot standby eller frekvensdiversitet. I fallet hot stand by , som är vanligast, arbetar de båda sändarna på samma frekvens. I frekvensdiversitet arbetar sändarna däremot på olika frekvenser.



Utrustningen förekommer i.fasta anläggningar, såsom bunkrar eller plasthyddor.



RL-43 strömförsörjs med 220 V, 50 Hz, nätspänning eller -48 V likspänning.



Leverantör av RL-43 är Lenkurt Electric, Vancouver, Kanada.



Till utrustningen används en parabolantenn, tillverkad av COEL, Italien med reflektordiametem 2, 3 eller 4 meter. Exempel på utförande visas på bild 2.



Tekniska data

Allmänt

Frekvensområde

2,1-2,3 GHz

Systemvärde inklusive antennfilter, psofometriskt

    RL-43B

>151 dB

    RL-43C

>143 dB

Ut- och inimpedans mot antenn

50 ohm reflektionsdämpning 26 dB

Modulationstyp

FM

Duplexavstånd

96 MHz

Frekvensområde HF-basband

    RL-43B

60-552 kHz

    RL-43C

60-1300 kHz

Antal talkanaler

    RL-43B

120

    RL-43C

300

Intermodulation i sämsta kanal. Mätmetod: NPR testutrustning. (inklusive pilotsignal1499 kHz)

S/B + X psofometriskt >60 dB vid inmatad effekt av -60 dBW till mottagaren

Basbandets frekvensgång sändare – mottagare inklusive antennfilter

    RL-43B

<± 0,3 dB relativt 335 kHz

    RL-43C

<± 0,3 dB relativt 790 kHz

Basbandets nivåstabilitet sändare - mottagare

<±0,5 dB/3 månader

Temperaturområde

Data för bas bandets frekvensåtergivning gäller mellan +10° C och +40° C. Övriga data gäller mellan -10°C och +40°C.

Mellan -20° C och +50° C gäller följande reducerade värden:

Systemvärde: RL-43B > 148 dB

                         RL-43C >140 dB

Intermodulation S/B + X -3 dB.

Basbandets nivåstabilitet ±1 dB

Effektförbrukning

220V:200 VA

-48 V:120 W

Spänningsmatning

220 V ±10% ,50 Hz ±10% eller -48 V ±10%

Relativ fuktighet

25% - 95%

Sändning

Innivå HF-basband från multiplexutrustningen

-18 till -41,5 dBm (inställbar i 0,5 dB-steg)

Ingångsimpedans HF –basband från multiplexutrustningen

75 ohm (obalanserad), reflexionsdämpning >24 dB

Ingångsimpedans LF –basband från tjänstekanalenheten

600 ohm (balanserad), reflexionsdämpning >20 dB

Basbandets frekvensgång för sändaren

<±0,5 dB

Pilotfrekvens

1499 kHz

Pilotnivå

-6 dBmO dvs 100 kHz (effektivvärde) deviation

Dämpning av övertoner från pilotsignal

>90 dB

Deviation per talkanal vid provtonnivå

200 kHz (effektivvärde)

Deviation för tjänstekanal vid provtonnivå

20 kHz (effektivvärde)

Frekvensstabilitet med ugn

±5 x 10-5

Dämpning av inte önskvärda signaler på antennutgången

> 80dB

HF-utimpedans

50 ohm

Uteffekt efter antennfilter

>30 dBm

Mottagning

Inimpedans (HF)

50 ohm

Brusfaktor (inklusive antennfilter) vid hot standby

< 14dB

Lokaloscillatorfrekvens

±70 MHz från mottagarfrekvens

Frekvensstabilitet med ugn

±5 x 10-5

Mellanfrekvens (MF)

70 MHz

Selektivitet RL-43B

a) En interfererande HF -signal ansluten till antenningången med nivån -58 dBW och frekvensen 12 MHz eller mer från mottagningsfrekvensen, modulerad med ett brus motsvarande en 120-kanalslast skall inte minska signal- brusförhållandet mer än 3 dB.

Nivån på den önskade HF –signalen skall då på mottagaringången vara -86 dBW eller mer.



b) En interfererande omodulerad Hfsignal ansluten till antenningången med nivån -58 dBW och frekvensen 12 MHz eller mer från mottagningsfrekvensen skall inte minska mottagarbruset mer än 3 dB om önskad insignal saknas.

Selektivitet RL-43C

a) En interfererande HF-signal ansluten till antenningången med nivån -40 dBW och frekvensen 24 MHz eller mer från mottagningsfrekvensen, modulerad med ett brus motsvarande en 300-kanalslastskall inte minska signal- brusförhållandet mer än 3 dB.

Nivån på den önskade HF-signalen skall då på mottagaringången vara -86 dBW eller mer.



b) En interfererande omodulerad HF-signal ansluten till antenningången med nivån -40 dBW och frekvensen 24 MHz eller mer från mottagningsfrekvensen skall inte minska mottagarbruset mer än 3 dB om önskad insignal saknas.

Basbandets nivåstabilitet mätt i förhållande till inmatad HF-nivå med AGC inkopplad.

RL-43B <± 0,5 dB för HF -nivån mellan -115 dBW och -60 dBW.

RL-43C <±0,5 dB för HF-nivån mellan -110 dBW och -60 dBW.

Basbandets frekvensgång för mottagaren (inklusive basbandsfiltret)

< 0,5 dB

Utnivå HF-basband till multiplexutrustningen

-14 till -35,5 dBm (inställbar i 0,5 dB-steg)

Utgångsimpedans HF-basband till multiplexutrustningen

75 ohm (obalanserad), reflektionsdämpning >24 dB

Utgångsimpedans Lf-basband till tjänstekanalenheten

600 ohm (balanserad), reflexionsdämpning >20 dB

Tjänstekanal och FSK

Tjänstekanal

    Anropssignalens frekvens

2900 Hz

    Anropssignalens nivå

-6 dBmO

    Frekvensområde tal

0,3-2,7 kHz

    In- och utnivå för yttre tjänstekanal

-3,5 dBm

    Ut- och inimpedans

600 ohm reflektionsdämpning >20 dB

FSK

Frekvensområde

5-56 kHz

Utnivå

-29 dBm. (Högsta antalet FSK-kanaler är två per anläggning)

Innivå

-14 dBm

Ut- och inimpedans

150 ohm (balanserad) reflexionsdämpning  >20 dB

ANTENNER

Reflektorenhet 2 m M1921-603010

Fabrikat

COEL

Reflektoms diameter

2 m

Frekvensområde

1900-2300 MHz

Förstärkning relativt 1/2-vågsdipol

27,5 dB

Ståendevågförhållande

<1,06

Polarisation

Horisontal eller vertikal

Impedans

50 ohm

Vikt med justerdel

160 kg

Reflektorenhet 3 m M1921-604010

Fabrikat

COEL

Reflektoms diameter

3 m

Frekvensområde

1900-2300 MHz

Förstärkning relativt 1/2-vågsdipol

31 dB

Ståendevågförhållande

<1,06

Polarisation

Horisontal eller vertikal

Impedans

50 ohm

Vikt med justerdel

380 kg

Reflektorenhet 4 m F1281-102281

Fabrikat

COEL

Reflektorns diameter

4 m

Frekvensområde

1900-2300 MHz

Förstärkning relativt 1/2-vågsdipol

33 dB

Ståendevågförhållande

<1,06

Polarisation

Horisontal eller vertikal

Impedans

50 ohm

Vikt med justerdel

600kg



Källor:

  • FV beskrivning M7773-420181 Libris-ID 8242194

Sammanställt av Roland Persson
