Radiolänk RL-72

Radiolänk RL-722 |
Bakgrund
RL-72 anskaffades för att ingå i milosambandsbataljonerna som när den
högre regionala ledningen infördes 1966 fick nya och utökade uppgifter.
Förutom förmågan att upprätta reservstabsplats för MB tillkom uppgiften
att kunna förstärka och ersätta utslagna delar i Försvarets Fasta
RadioLänknät (FFRL).
Förbandet tillfördes nya och omfattande materielsystem i form av
radiolänkar på olika frekvensband och med olika kapaciteter.
Under perioden 1972 – 1976 genomfördes vid S1 försök med radiolänk och
multiplexutrustning som kunde överföra de kapaciteter som krävdes.
Systemet bestod av radiolänk RL 72 som var omkopplingsbar mellan 24-
eller 300-kanals kapacitet, samt multiplexutrustning med 60-kanalers
kapacitet. Systemet benämndes RL-721.
Det fasta radiolänknätet FFRL började digitaliseras under 1980 talet och
behov hade nu uppstått att snabbt få fram mobila ersättningsenheter som
kunde överföra digital trafik.

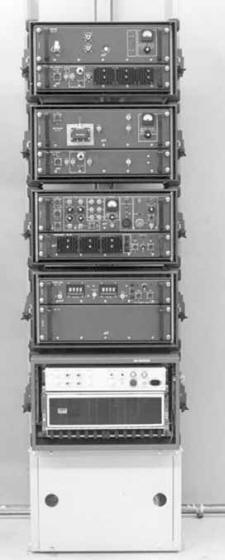

RL 72 gick att använda och till den anskaffades ett speciellt
basbandsmodem som medgav överföring av två st 30 grupper PCM, samtidigt
som den kunde överföra en 60-grupp FDM.
Nu kunde radiolänken överföra både digital och analog trafik och den nya
radiolänkenheten benämndes RL-722 och infördes 1985.
Krav ställdes nu även på att de transportabla länkarna skulle vara
EMP-skyddade. RL-722 var den första transportabla länken som hade
EMP-skydd.
Basbandsmodemet anskaffades från Farinon.
Beskrivning

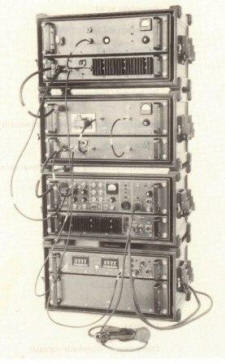

Radiolänkutrustning,
RL-72, M3959-072011, är avsedd för överföring av tal (FDM, frequency
division multiplex = frekvensmultiplex).
Med hjälp av
medföljande filter och kort kan ombestyckning ske för överföring av 300
eller 24 talkanaler. Erforderlig tid för ombestyckning är mindre än 15
minuter.
RL-72 arbetar inom
frekvensområdet 4400 till 5000 MHz och är avstämbar över hela
frekvensområdet, uppdelat i 1200 HF-kanaler.
RL-72 strömförsörjs
från 220 V, 50 Hz och/eller 48 V likspänning.
Utrustningen är inbyggd
och stötdämpande upphängd i fyra transportlådor.
Utrustningen används
i Radiolänksystem 721-131.
Tekniska data
Allmänt
Frekvensområde |
4400-5000
MHz
Utmatad
HF-frekvens väljs, med hjälp av syntesgenerator, som en av 1200
kanaler |
Minsta
frekvensavstånd mellan mottagare och sändare |
100 MHz |
Frekvensavstånd mellan närliggande HF-kanaler |
0,5 MHz |
Modulationstyp |
FM |
Antal
talkanaler |
300 |
24 |
Basband |
60-1300 kHz |
6-108 kHz |
Impedans
in/ut |
75 Ω obal |
150 Ω bal |
Deviation
vid testtonnivå |
200 kHz |
200 kHz |
MF-bandbredd |
15 MHz |
3 MHz |
Basbandets
nivåstabilitet |
± 0,5 dB |
± 0,5 dB |
Basbandets
frekvensgång |
± 0,5 dB ref
200 kHz |
± 0,5 dB ref
10 kHz |
Spänningsmatning (ej syntesgenerator) |
växelspänning |
220V±10% |
50 Hz ± 10% |
likspänning |
48 V ± 10 % |
|
Effektförbrukning (utan syntesgenerator) |
växelspänning |
ca 115 W |
|
likspänning |
ca 82 W |
|
Källa:
Sammanställt av Roland Persson
Senast uppdaterad 2012-12-02
