Bakgrund
Anskaffades i början på 90-talet för att ingå i den modernisering som
skedde av Milosambandsförbanden.
Radiolänkutrustningen och tillhörande antennförstärkare tillverkades av
AYDIN Corporation i San Jose USA.
Allmänt
Radiolänkutrustning RL-74 (M3959-074010) och Antennförstärkare
(M2554161010) används tillsammans i det transportabla
radiolänksystemet RL-740.
Radiolänkutrustning RL-74 och antennförstärkaren kan överföra ett
digitalt basband med bithastigheterna 2, 8 eller 34 Mbit/s (motsvarar
30, 120 eller 480 kanaler) inom frekvensområdena 4500-4740 och 4800-5000
MHz med en uteffekt på minst +31 dBm. Systemet är försett med en
tjänstekanal, 0,3-3,4 kHz med uppkalIning,
S-
och M-tråd och en servicekanal 0,3-3,4 kHz med S- och M-tråd.
Antennförstärkaren ska kompensera dämpningen i kabeln mellan RL-74 och
antennen i både sändning- och mottagningsriktningen och ge en uteffekt
på minst +31 dBm. Kablarna som används är 50 m långa och har en dämpning
på ca 14 dB.
RL-74 utan antennförstärkare arbetar inom frekvensområdet 4400-5000 MHz
och ger en uteffekt på minst +30 dBm.
Tekniska data
|
Leverantör |
AYDIN Corporation USA |
|
Användningsområde |
Transportabel radiolänk |
|
Frekvensområde |
4500-4740 MHz
4800-5000 MHz |
|
Kapacitet |
2048 kbit/s (30 kanaler)
8448 kbit/s (120 kanaler)
34368 kbit/s (480 kanaler) |
|
Uteffekt |
>+31
dBm |
|
Systemvärde |
>113
dB (2048 kbit/s)
>113
dB (8448 kbit/s)
>107
dB (34368 kbit/s) |
|
TJK1 (tjänstekanal) |
0,3-3,4 kHz, uppkaIlning S- och M-tråd |
|
TJK2 (servicekanal) |
0,3-3,4 kHz, S- och M-tråd |
|
Matningsspänning |
-48V (± 10%) |
|
Effektförbrukning |
Antennförstärkare <90W
RL-74 <270W |
|
Vikt |
Antennförstärkare 13 kg (med mastfäste)
RL-74 43 kg |
|
Mått |
Antennförstärkare (HxBxD)
433x409x220 mm (utan mastfäste)
433x409x355 mm (med mastfäste)
RL-74 (HxBxD)
495x470x650 mm (med lock)
495x470x535 mm (utan lock) |
|
Kablar mellan radio och antennförstärkare |
Koaxialkabel S, 50 m, F6817-000078
Koaxialkabel M, 50 m, F6817-000079
Telekabel 55 m F6817-000069 |
|
Installation |
Antennförstärkare har mastfäste för rör med Ø 114-122 mm.
RL-74 har fäste för montage i stativram TpRL och fästvinklar för
montage i 19" stativ. |
|
Kontaktanslutning till antenn |
7/16-kontakt |
|
Temperaturområde |
Antennförstärkare -40°C till +55°C
RL-74 -20°C till +55°C |
|
Slingbildning |
Slingbildning kan utföras på BB-, MF- och Hfnivå på radion samt
på antennförstärkaren.
Slingbildning av antennförstärkaren utföres från radion. |
|
Övrigt |
Sändarens uteffekt kan stängas av. |
|
Antenntyp |
Riktantenn 7/35 2 m. |
|
Dokumentation |
Originalbeskrivning M7773-261570
Systembeskrivning FLT -418421
Utrustningshandl FLT-302115, -302116, -302117
Underhållsföreskrift TOMT 856-263 |

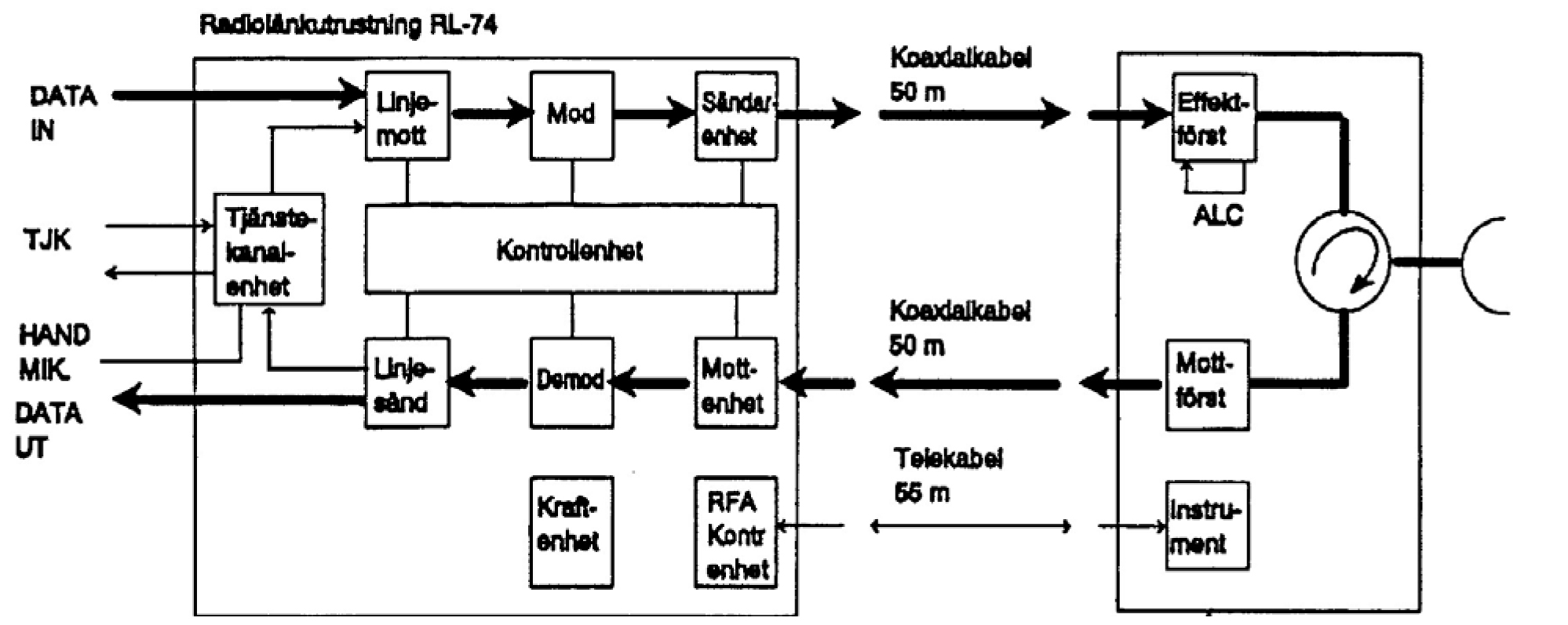

Konstruktion
Radiolänkutrustning
RL-74
Radiolänkutrustning RL-74 är monterad I ett väderbeständigt hölje med
lock för fram- och baksida.
Utrustningen är uppbyggd av åtta stycken vertikalt monterade enheter av
plug-in typ samt tre enheter monterade horisontellt. Samtliga enheter är
åtkomliga från fronten för service.
Alla
kabelanslutningar till och från utrustningen som kraft, basband, externa
larmar, tjänstekanal och anslutningar till och från antennförstärkare
görs på fronten.
Till
RL-74 finns fäste för montage i stativram TpRL och fästvinklar för
montage i 19" stativ.
Antennförstärkare
Antennförstärkaren är monterad i en väderbeständig box och är försedd
med ett mastfäste för montage på ett rör med diametern 114-122 mm.
Antennförstärkaren har fästanordning för låsning av kablar med hjälp av
karbinhakar.
Inkommande signal kan avläsas på en display för hjälp vid t ex
inriktning av antenn.
Till
antennförstärkaren kan ett headset anslutas så att taiförbindelse kan
fås mellan antennförstärkaren och egen RL-74 samt med motstationens
antennförstärkare och RL-74.
Källa:
Sammanställt av Roland Persson
