Bakgrund
Huvudanvändning av TM-11A
var driftövervakning och operativ styrning av radarstation PS-15 från
RGC.
De första
radarstationerna PS-810 hade också TM-11A, men ersattes ganska snart med
TM-19A.
TM-11A var i drift från
första PS-15, troligen 1966, till PS-15:s pensionering 1999. Möjligen
gjordes prov med något annat system på slutet.
TM-11A utvecklades och
tillverkades av Magnetic AB i Bromma på uppdrag av
Flygmaterielförvaltningen.
Allmänt

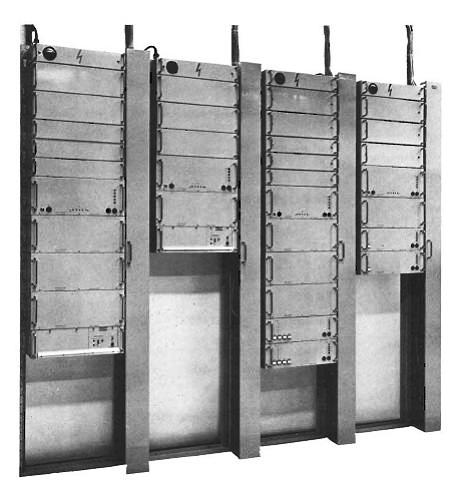

Datamultiplexutrustning
TM-11A, M3981-011011, används för överföring av information i till/från-kanaler
(T/F-kanaler). Den arbetar alltid tillsammans med en primär
datamultiplexutrustning, ursprungligen TM-10B, och kan därför sägas vara
en sekundär datamultiplexutrustning.
T/F-kanalerna i TM-11A
används för överföring av övervakningssignaler. Med övervakningssignaler
menas indikerings-, fjärrmanöver- eller fjärrmätsignaler. Tillsammans
med givar- och mottagarutrustningar för vissa av dessa signaler utgör
TM-11A med primärmux ett fjärrövervakningssystem (FÖ).

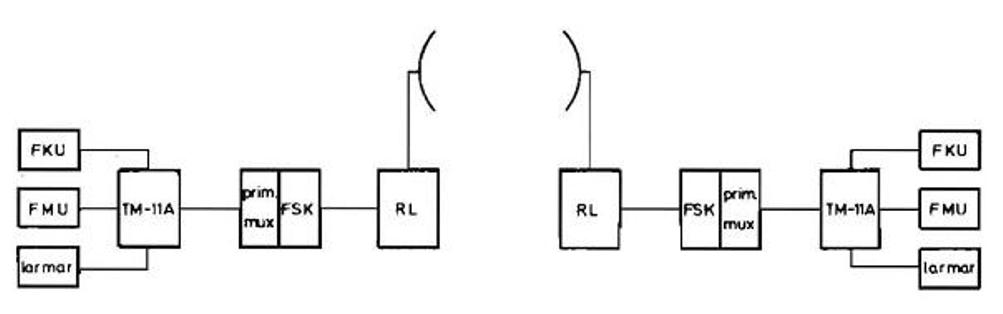

Bild 1 visar ett
fjärrövervakningssystem med TM-11A. Systemet är dubbelriktat. Som
abonnenter (givar- och mottagarutrustningar) har inritats fjärrkontroll-
(FKU), fjärrmät-(FMU) och larmutrustningar.

1. Fjärrövervakningssystem med TM-11A
Större bild
I TM-11A sändare
sammansätts, genom tidsdelning, de inkommande T/F-kanalerna till ett
fåtal kanaler (högst 16). Dessa kanaler sammansätts i sin tur i
primärmuxen till en enda kanal. Informationen som i denna T/F-kanal är i
serieform, omvandlas i en FSK-utrustning till ett frekvensskift och
överförs i radiolänkens FSK-kanal.
Som transmissionskanal
för FSK-signaler kan även användas en kabelförbindelse.
På mottagarsidan sker i
primärmux och TM-11A på omvänt sätt en uppdelning av serieinformationen
till det ursprungliga antalet T/F-kanaler.
TM-11A kan anpassas för
olika överföringskapacitet. Av den primära multiplexutrustningen
utnyttjas högst 16 kanaler för informationsöverföring och tre till fem
kanaler för adressöverföring. Dessutom utnyttjas den primära
multiplexutrustningen för synkronisering och eventuell
överföringskontroll.
Tekniska data
Allmänt
|
Kanalkapacite |
Max 512 kanaler vid full bestyckning. |
Varvtid |
8T, 16T eller 32T, där T = varvtid för
primärmux. |
Synkroniseringstid |
Synkronisering sker från primärmux |
Sändare
|
Insignaler |
Logisk etta: Slutning till jord via max 5 kohm eller
polspänning +2 till -4V.
Logisk nolla: Öppen ingång med max
läckström 0,1mA eller polspänning -10 till -12V. |
Utsignaler |
Logisk etta: Jordslutning via transistor, max spänningsfall 1 V
vid max 50 mA.
Logisk nolla: Icke ledande transistor
med kollektor ansluten via 33 kohm till -18V. |
Strömförsörjning |
220 V ±10
%,
50 Hz ± 3
% |
Effektbehov |
40W |
Omgivningstemperatur |
Vid drift: ±0 till +400C
Vid lagring: -30 till +550C |
Uppvärmningstider |
Utrustningen uppfyller givna specifikationer efter max 3
minuter från tillslag av matningsspänningen.
Efter lagring vid 0 till
-300C
får tillslag av matningsspänningen ske tidigast efter 2
timmar vid lägst 00C. |
Dimensioner |
Standard för 19" stativram enligt FMV
-F:
Grundenhet fyra delningar
Gruppenhet fyra delningar |
Vikt |
Grundenhet: 16 kg
Gruppenhet: 11 kg |
Mottagare
|
Insignaler |
Logisk etta: Slutning till jord via max 5 kohm eller
polspänning
+2
till -4V.
Logisk nolla: öppen ingång med max
läckström 0,1mA eller polspänning -10 till -24V. |
Utsignaler |
Logisk etta: Dubbel reläslutning till
för fyra kanaler gemensam ledare
Logisk nolla: Öppna reläkontakter |
Strömförsörjning |
220 V ±10 %, 50 Hz ±3
% |
Effektbehov |
60W |
Omgivningstemperatur |
Vid drift: +0 till +400C
Vid lagring: -30 till +550C |
Uppvärmningstider |
Se Sändare, Uppvärmningstider |
Dimensioner |
Standard för 19" stativram enligt FMV -F: ELT6
Grundenhet fyra delningar
Gruppenhet fyra delningar |
Vikt |
Grundenhet: 17 kg
Gruppenhet: 14 kg |
Drifterfarenheter (Bengt Eliasson)
Bestyckad med logikkretsar av högnivåtyp, transistorer och diodkort.
Transistorerna, bland annat 2N1711, och dioderna fick bytas emellanåt.
Dioderna troligen på grund av att åska nästlat sig in i anläggningen.
Utrustningen var lätt att felsöka i med oscilloskop med fördröjt svep.
De långa meddelandetelegrammen som sågs på oscilloskopet kunde ofta
memoreras som telegrafitecken.
Genomtänkta mäthjälpmedel fanns för kontroll av kanalerna. Framtagna av
CVA.
Sammanställt av Roland Persson
Senast uppdaterat 2013-12-20
Källor:
Beskrivning M7773-423480
Uppgifter från Bengt Eliasson
Läs
mer:
För den som vill veta
mer om hur fjärrövervakningssystemen i Försvarets Telenät, FTN,
utvecklats från 1965 till 2008 rekommenderas FHT-dokumentet:
Teknisk övervakning inom försvaret..
Skrivet av Ingemar Engdahl.
|
