MULTIPLEXUTRUSTNING TM-15

Tillverkare GTE Lenkurt Electric, Vancouver Canada

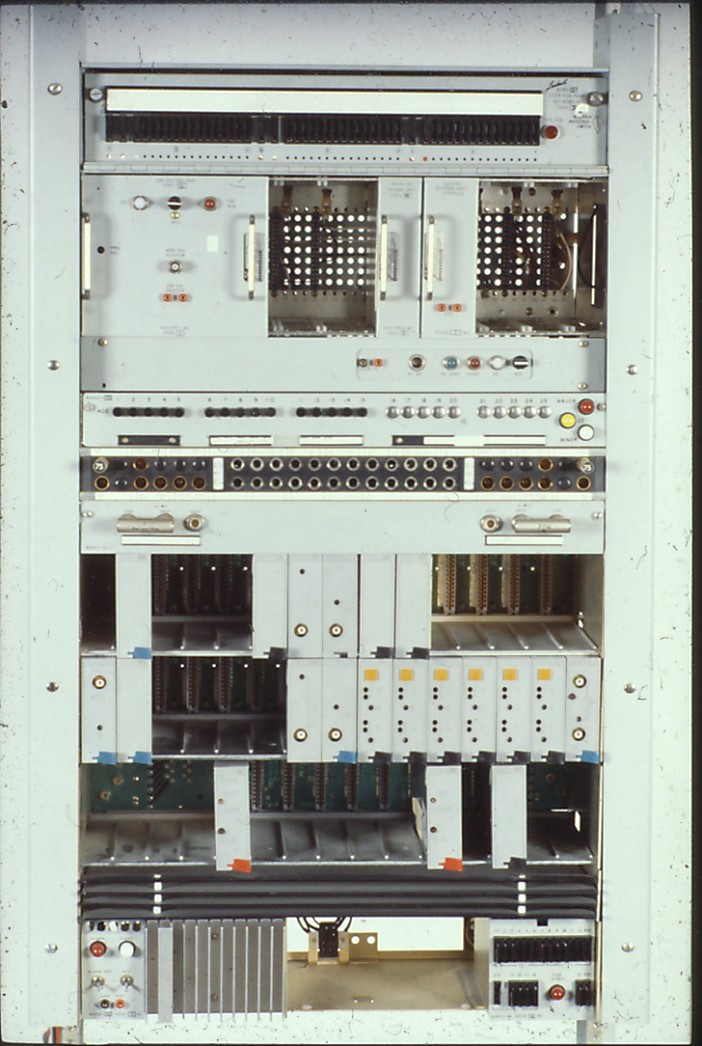

Stativ TM-15 (Bild FHT)

Större bild

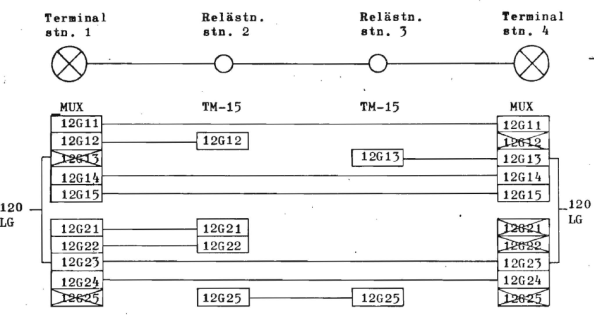

Fig 1. Exempel på avtappning
Större bild

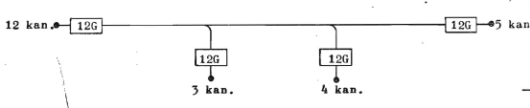

Fig 2.

Större bild

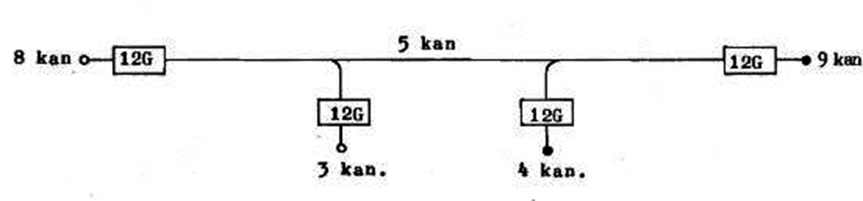

Fig 3
Större bild

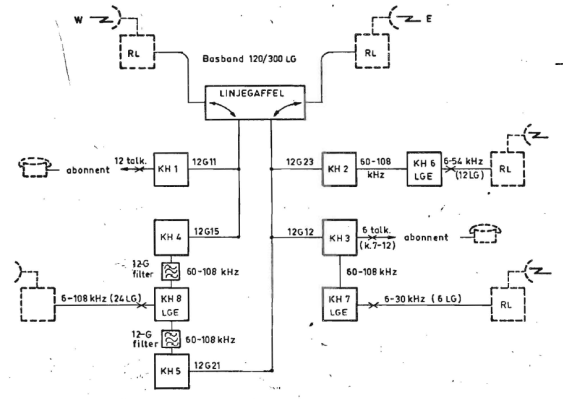

Fig 4. Exempel på terminering
Större bild

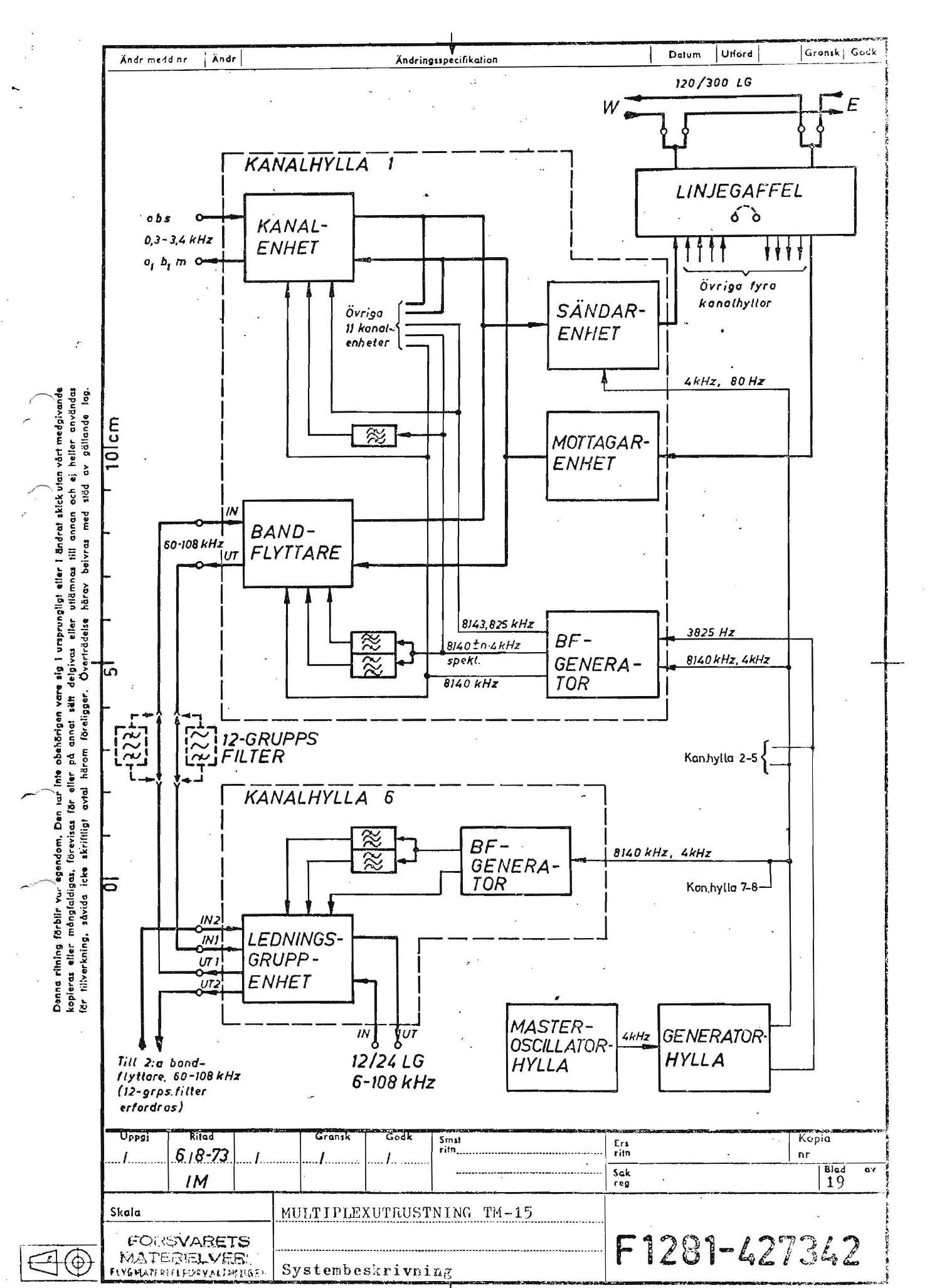

Blockschema

Större bild

ALLMÄNT

Multiplexutrustning TM-15 används för att, ur en 120 eller 300 ledningsgrupp, avtappa från enstaka talkanaler upp till fem valfria 12-grupper i 60G1 och 60G2 (60-552 kHz). 12-grupperna kan terminera som talkanaler eller genomkopplas bärfrekvent och bandflyttas till frekvensbandet 6-108 kHz, som 24LG eller 12LG (6-54 alt. 60-108 kHz), för vidare transmission i bistråk.

Utrustningarna levereras monterade och bestyckade för aktuella trafikfall. Ombestyckning till andra trafikfall är möjlig.

SYSTEMFUNKTION

Fig 1 visar ett exempel på avtappning i ett stråk med två relästationer. (12-gruppbeteckningen 12GXY anger X=60-grupp, Y=12-grupp).

Avtappning sker genom att TM-15 är högohmigt inkopplat på det genomgående basbandet. Det betyder att avtappade 12-grupper ligger kvar i basbandet över hela stråket, men att multiplexutrustning inte bestyckas på motsatt terminal.

Förutom att förbindelse kan upprättas mellan terminal- och relästation, framgår det av fig. 1 (12G25), att förbindelse även kan upprättas mellan relästationerna.

Eftersom en avtappad 12-grupp finns kvar över hela stråket, kan man, genom att delbestycka de olika relästationernas multiplexutrustningar, utnyttja enskilda kanaler i samma 12-grupp på olika stationer enligt exempel fig 2 och 3. Avtappning enligt fig. 3 kan även utföras på samma relästation.

TM-15 ansluts till ett genomgående 120/300LG basband för avtappning av maximalt fem 12-grupper i 60G1 och 60G2 via linjegaffel (se blockschema). I linjegaffeln görs val av transmissionsriktning W eller E för avtappade 12-grupper. 12-grupperna tillförs varsin hylla, betecknade kanalhylla 1-5 (KH 1-5) och utväljs av, till respektive 12-grupp, avstämda ingångskretsar. Kanalhylla 1-5 kan bestyckas med upp till 12 kanalenheter för terminering till talkanaler, alternativt med bandflyttare för omvandling av avtappad 12~grupp till frekvensbandet 60-108 kHz. Detta anpassas i en ledningsgruppenhet (LGE) till 12LG för 150 ohms basband i frekvensbandet 6-54 eller 60-108 kHz. I LG-enheten kan även två 12-grupper sammansättas till en 24LG i frekvensbandet 6-108 kHz. Därvid erfordras 12-gruppsfilter mellan bandflyttare och ledningsgruppenhet. I stativet ryms tre LG-enheter placerade i varsin hylla, betecknade kanalhylla 6-8 (KH 6-8), och fyra 12-gruppsfilter, betecknade hylla 9-12.

Erforderliga grundfrekvenser erhålls från en generatorhylla, som är synkroniserade till en mycket stabil masteroscillator.

I fig 4 visas ett exempel på olika möjligheter för terminering och bärfrekvent genomkoppling för vidare transmission i bistråk.

I transmissionsriktning W avtappas 12G11 och 12G15 och i riktning E, 12G12, 12G21 och 12G23.

TEKNISKA DATA

Utrustningen uppfyller data enligt gällande CCITT rekommendationer och kan samköras med övrig FFRL utrustning. Tabellen anger vissa data för externa anslutningspunkter.



	Frekvens- område kHz	Nivå nom. dBm	Impe- dans ohm	Över- hörning dBm0	Brus
					Obel dBm0p	Bel dBm0p
Kanalenhet
LF-sidan	0,3-3,4	– 3,5	600 bal	<-70 2)	<-76 4)	<-67 5)
Signalering	3,825	– 6 dBm0
Ledn.gruppenhet
Basband 12LG	6-54 alt 60-108	– 20 (6k) -10 (12k)	150 bal	<-80 3)
Basband 24LG	6-108	– 13
Linjegaffel
Basband 120LG	60-552	– 18	Högohmig 1)
Basband 300LG	60-1300

1) Avsedd för anslutning av basband med impedansen 75 ohm.

2) Förståelig när- och fjärröverhörning i frekvensbandet 500-1500 Hz.

3) Förståelig när- och fjärröverhörning i frekvensbandet 6-54 alt. 60-108 kHz.

4) Slingkopplat. Utan signalering.

5) Slingkopplat. Brusbelastning -6 dBm0 per kanal/12-grupp. Utan signalering.

Källa: Systembeskrivning F1281-427342 (1973)

Sammanställt av Roland Persson
