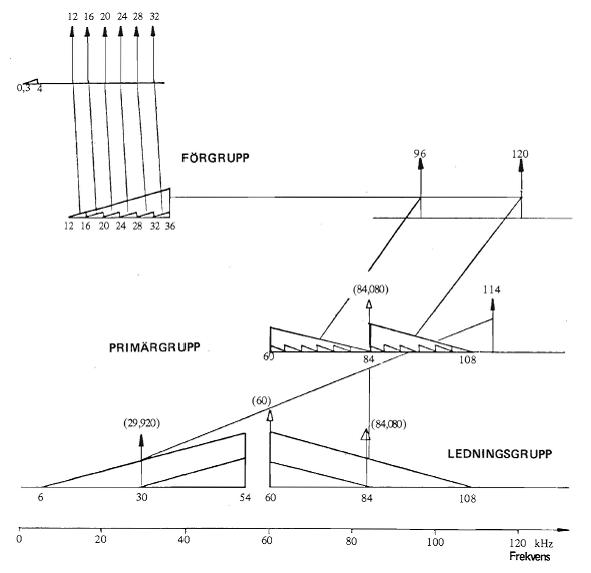

Bild 1 TM-22 Moduleringsschema
Större bild
2. Utrustning för 24 kanaler
Större bild |
ALLMÄNT
Multiplexutrustning
TM-22 utgörs av ett bärfrekvenssystem för upp till 24 dubbelriktade
talkanaler i frekvensområdet 6-108 kHz. Utrustningen är lämpad för
transmission över radiolänkar.
Kanalbredden är 4 kHz
och inom varje kanal används LF-bandet 300 - 3400Hz för tal och 3825 Hz
för signalering. Kanalbärfrekvenser är 12, 16, 20, 24,
28 och 32 kHz.
Genom modulering med bärfrekvensen 96 kHz (varvid undre sidbandet
används) flyttas dessa talkanaler till frekvensomrädet 60-84 kHz.
(se
moduleringsschemat bild 1). Sex andra talkanaler med samma
kanaIbärfrekvenser moduleras med bärfrekvensen 120 kHz. Det undre
sidbandet ger härvid frekvensområdet 84 -108 kHz.
Härigenom erhålls en s k
primärgrupp 60 - 108 kHz. Med två sådana primärgrupper erhålls ett
komplett 24 kanalers system 60 - 108 kHz genom att den ena primärgruppen
moduleras med bärfrekvensen 114 kHz så att ett undre sidband erhålls i
frekvensområdet 6
- 54 kHz. Systemet övervakas med pilotsignalerna 60 och 84,08
kHz. I utrustningen ingår också en larm- och mätenhet för övervakning av
funktionen.
Systemet är uppbyggt kring
en grundpanel som innehåller följande paneler:
-
En kanalpanel
-
En BF-panel
-
En kraftpanel
Grundpanelen har kapacitet
för tolv kanaler. Systemet kan byggas ut med en eller flera
kanalpaneler. Varje kanalpanel ökar kapaciteten med tolv kanaler. Ett 19
tums stativ rymmer ett system med 72 kanaler.
En pilotmottagare placeras
i 12-kanalsystemet i BF-panelen. Vid utökning av systemet krävs normalt
en pilotmottagare per 12 kanaler. Därvid erfordras en pilotpanel som
rymmer fyra mottagare.

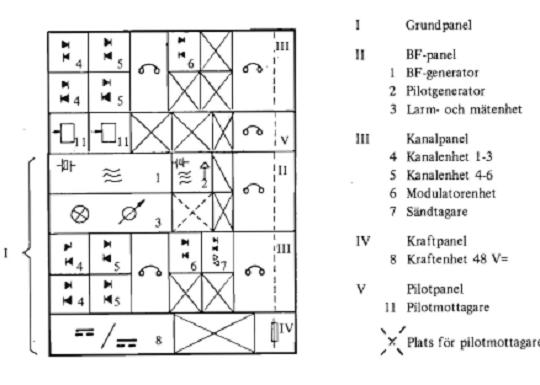

Bild 2 visar ett
komplett 24-kanalsystem. Kanalenhet 1-3 ger kanalbärfrekvenserna 12, 16
och 20 kHz och kanalenhet 4 - 6 ger kanalbärfrekvenserna 24, 28 och
32kHz. Sändtagaren placeras i godtycklig kanalpanel. För fyra
kanalenheter krävs en modulatorenhet och för två modulatorenheter en
sänd tagare. Pilotsignalen 84,08 kHz inlagras i modulatorenheterna. En
BF-panel och en kraftpanel kan belastas med högst 114 kanaler.
DATA
|
Talkanaler |
|
Antal kanaler per system |
Högst 24 |
|
Bandbredd LF |
300-3400 Hz |
|
Frekvensavstånd för bärfrekvenser |
4 kHz |
|
Innivå i anslutningsfält (inställbar ± 1,5 dB i 0,5
dB-steg) |
-3,5 dBr (minimivärde -17,4 dBr) |
|
Utnivå i anslutningsfält (inställbar ±4 dB med
potentiometer) |
-3,5
dBr (maximalt värde +5,2 dBr) |
|
Impedans, LF in-och utgång |
600 ohm balanserad |
|
Ekodämpning för kanalenheten |
Minst 16 dB vid minsta innivå och största utnivå |
|
Dämpning av förståelig överhörning mellan två kanaler |
Minst 78 dB för 90
% av
kanalkombinationerna
Minst 84 dB för 100
%
av
kanalkombinationerna |
|
Överhörningsdämpning mellan fram- och återgående riktning
i samma kanal |
Minst 60 dB |
|
Kanalfrekvensåtergivning |
Inom 1/5 av CCITT |
|
Egenbrus i en talkanal |
Högst 50 pWp |
|
Fysikalisk ledning |
Fyrtråd |
|
Signalering i talkanalen |
|
Signaleringsfrekvens |
3825 Hz |
|
Signaleringsnivå (inställ bar) |
-5, (-18, -20 dBm0) |
|
Pulsdistorsion för pulsförhållande mellan 30/70 och
70/30, pulsrepetitionsfrekvens 7-13 Hz, högsta nivåavvikelse ±6
dB och signalfrekvens 3825±10 Hz |
Högst 6 ms |
|
Signalfördröjning |
Högst 15 ms |
|
Störning i annan kanal |
Högst -65 dBm0p |
|
Störning i egen talkanal |
Högst -60 dBm0p |
|
Omkopplingsbar mellan kontinuerlig och diskontinuerlig
ringsignal |
|
|
Ledningsgruppsida |
|
Frekvensband |
6-108 kHz |
|
Kanaler |
Högst 24 |
|
Nivåer
(inställbar med yttre dämpsatser) |
|
Sändarsida |
-10, -13, -20 dBr |
|
Mottagarsida |
-10, -13, -20 dBr |
|
Impedans IN och UT |
150 ohm balanserad |
|
Bärfrekvensgenerering |
|
Kristallfrekvenser |
3360 kHz 2102 kHz |
|
Bärfrekvenser (från huvudoscillator, 3360 kHz) |
12, 16, 20, 24, 28, 32, 96, 114 och 120 kHz) |
|
Frekvensdrift för bärfrekvenserna |
Högst 5 x 10-6 x f per år |
|
Bärfrekvensrester |
Högst -26 dBm0 |
|
Pilotförsörjning |
|
Pilotsignal
(från
pilotgenerator,
2102
kHz) |
84,08 kHz |
|
Frekvensdrift |
± 1 Hz per
år |
|
Nivå |
-20
±0,2 dBm0 |
|
Övre nivå larmgräns (inställbar mellan) |
+1,5 och -5 dB |
|
Undre nivålarmgräns (inställbar mellan) |
-1,5
och -7 dB |
|
Frekvenspilot (från huvudoscillator, 3360 kHz) |
60 kHz |
|
Nivå |
-10 dBmO |
|
Övriga data |
|
Nätspänning |
240,
220, 127 eller 110
V~
(-15
+10%) 50
Hz (±5 %) |
|
Driftspänning |
-48 V
±10 % |
|
Omgivningstemp |
0 -45°C |
|
Relativ luftfuktighet |
10 %
-95 % |
|
Effektförbrukning |
|
12 kanaler |
22 W |
|
24 kanaler |
27 W |
|
Stativutrymme |
|
Grundpanel |
12,5 stativdelningar |
|
12-gruppspanel |
5 stativdelningar |
|
Pilotmottagare |
2,5 stativdelningar |
|
Vikt |
|
Grundpanel (12 kanaler) |
38 kg |
|
Pilotpanel
(4
pilotmottagare) |
7 kg |
|
12-gruppspanel (12 kanaler, utan sändtagare) |
18 kg |
|
Komplett
24-kanalmultiplex |
63 kg |
Sammanställt av Roland Persson
Senast uppdaterad 2013-11-29
Källa: Systembeskrivning M7773-424580 Libris-Id 8250520 |
