Analogsnitt
|
|
Frekvensband |
300-3400 Hz |
|
Impedans |
600 ohm balanserad |
|
Sändningsnivå |
-3,5 dBm nom justerbart mellan
-14 dBr och + 1 dBr i steg om 1 dB |
|
Mottagningsnivå |
-3,5 dBm nom justerbart mellan
+ 4 dBr och -11 dBr i steg om 1 dB |
|
Balans till jord (fyrtråd in
och fyrtråd ut) |
≥40 dB |
|
Reflexionsdämpning 300-3400 Hz |
≥20 dB relativt 600 ohm |
|
Dämpningsdistorsion |
enl CCITT rek G712 punkt 2 |
|
Grupplöptidsdistorsion |
enl CCITT rek G712 punkt 3 |
|
Dämpning av
utombandssignaler |
|
för 4,6 till 5 kHz |
-25 dBm0 |
|
för 5,0 till 72 kHz |
-30 dBm0 |
|
Spurioser på
kanalutgångar för |
|
300-3000 Hz |
-30 dB m0 |
|
3000-3400 Hz |
- 25 dBm0 |
|
Intermodulation. För 300-3400
Hz ska utnivån för 2 f1-f2 vara |
≤35 dB relativt insignalnivån |
|
Förståelig överhörning (fjärr) |
< -65 dBm0 |
|
Oförståelig överhörning (fjärr) |
<-60 dBm0p |
|
Näröverhörning |
≤60 dB |
|
Kyantiseringsbrus |
enl CCITT rek G7l2 punkt 9
metod 1 |
|
Grundbrus |
|
vägt |
≤ 65 dBm0p |
|
ovägt |
≤ 50 dBm0 |
|
Störning från signalering |
< -60 dBm0p |
|
Amplitudlinjäritet för innivå med brus |
|
-10 dBm0 till -55 dBm0
-55 dBm0 till 60 dBm0 |
± 0,5 dB
± 1,0 dB |
|
Amplitudlinjäritet för innivå med |
|
sinus (300-3400 Hz) +3 dBm0
till-10 dBm0 |
± 0,5 dB |
|
Signaleringshastighet |
500 bit/s och/eller 1000 bit/s |
|
Signaleringssnitt |
jord in ska ge jord ut |
|
Signaleringsfördröjning |
≤5 ms |
|
Potential på s-tråd till jord i
icke slutet läge |
-10 till - 60 V |
|
Strömförbrukning för s-tråd i
slutet läge |
≤10 mA |
|
Tillåten resistans till jord
för inkommande s-tråd i slutet läge |
≤ 300 ohm |
|
Impedans till jord för s-tråd i
icke slutet läge |
≥ 100 ohm, 0,3µF |
|
Tillåten spänning mellan m-tråd
och jord |
± 200 V max |
|
Strömförbrukning genom m-tråd |
≤ 200 mA |
|
Resistans till jord för m-tråd
vid öppen respektive sluten kontakt |
≥ 0,5 Mohm
≤ 5 ohm |
Digitalsnitt
|
|
Sändare och mottagare: |
|
|
Bithastighet |
2048 kbit/s ±50 ppm |
|
Impedans |
75 ohm obalanserad |
|
Reflexionsdämpning |
≥ 20 dB |
|
Pulsform |
Rektangulär, bipolär med 50 %
pulsförhållande HDB3-kod (strappbar till AMI-kod) |
|
Sändare |
|
|
Pulsamplitud "1" |
± 2,37 Vt ±10 % |
|
Restamplitud "0" |
≤ ±0,23 V |
|
Skillnad mellan pos och neg
amplituder |
≤ ±5% |
|
Pulstid med 50 % varaktighet
(halva amplituden) |
244 ns ±20 ns |
|
Stig- och fall tid (vid 10 %
och 90 % av totala pulsamplituden) |
≤ 80 ns |
|
Översläng |
≤ 10 % |
|
Mottagare |
|
|
Dämpning relativt sändarsidan |
≤ 3 dB vid l MHz utan justering |
Larm
|
|
Larmtillstånd |
enl CCITT rek G732 punkt 3 |
Kraftförsörjning
|
|
Inspänning |
-48 V ± 20 % |
|
Effektförbrukning |
55 W |
|
Transienter (till utrustningen) |
≤ 250 V,< 1 ms varaktighet |
|
Transienter (från utrustningen) |
se F1281-433270 |

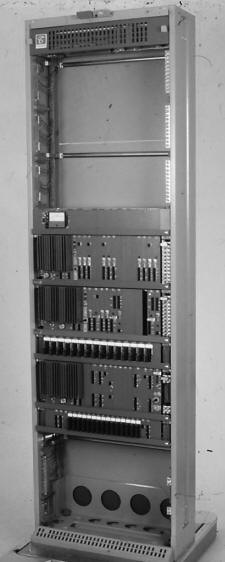

Dimensioner och
vikt
|
|
Bredd |
556 mm |
|
Höjd |
385 mm |
|
Djup |
197 mm |
|
Vikt |
33,5 kg |
|

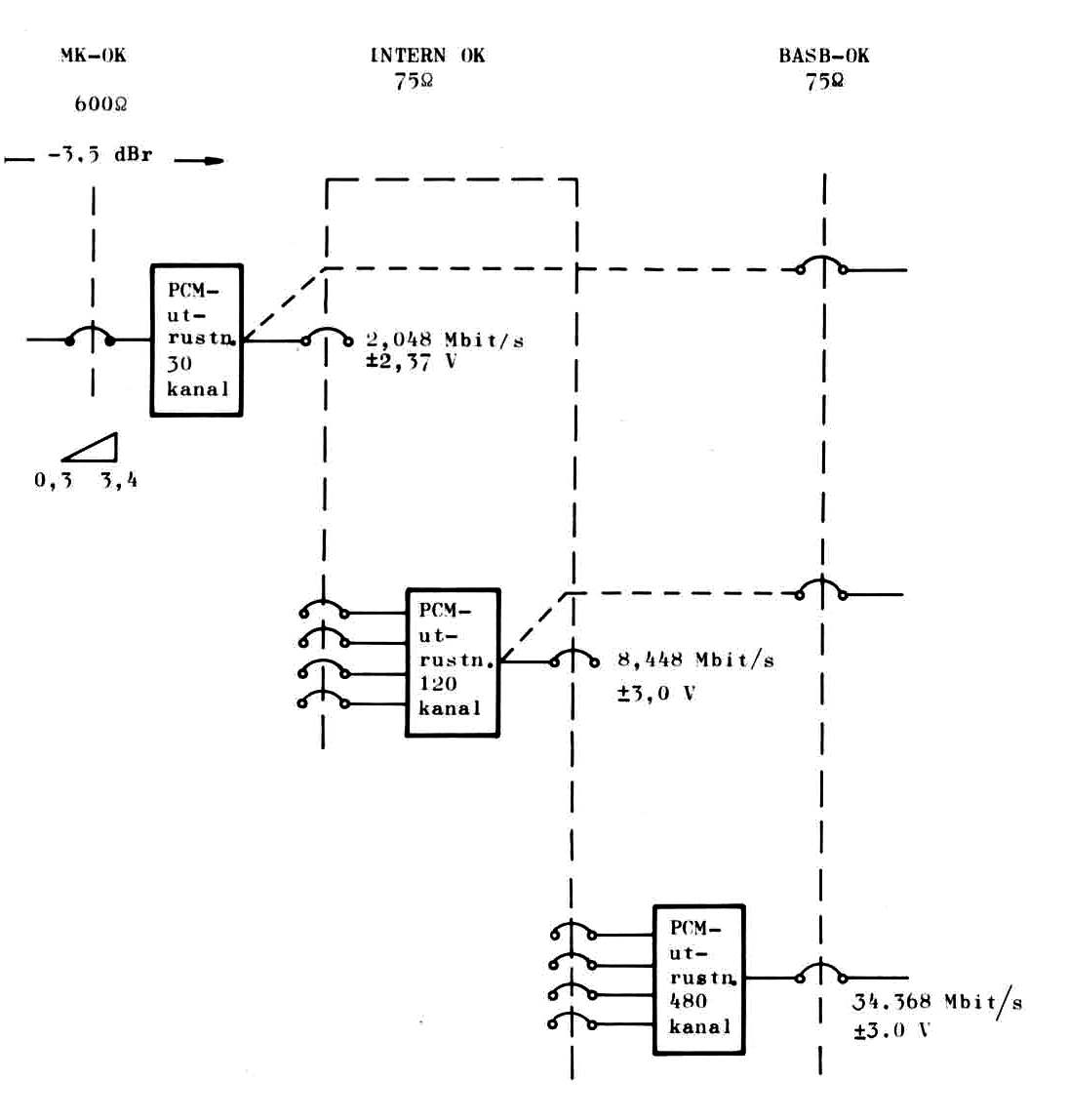

Antal
telefonkanaler i "multiplexad" signal |
120 |
|
Data
för yttre styrsignaler |
|
Vågform |
Sinus |
|
Frekvens |
8448 kHz
±30 ppm |
|
Spänning |
2,0 ± 0,5
Vt-t |
|
Impedans |
75 ohm
obalanserad |
|
Antal
telefonkanaler i "multiplexad" signal |
480 |
|
Data
för yttre styrsignaler |
|
Vågform |
Sinus |
|
Frekvens |
17184 kHz
±20 ppm |
|
Spänning |
2,0 ± 0,5
Vt-t |
|
Impedans |
75 ohm
obalanserad |
Läs om PCM som infördes i
slutet av 1970-talet och innebar ett teknikskifte från analog till
digital teknik för överföring av information.
