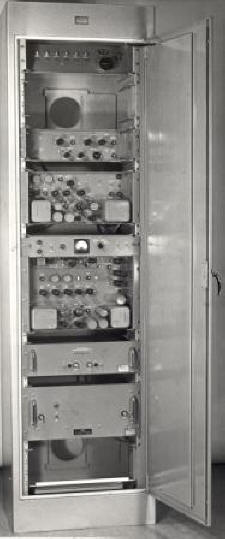

TM-8 Sändarstativ
TM-8

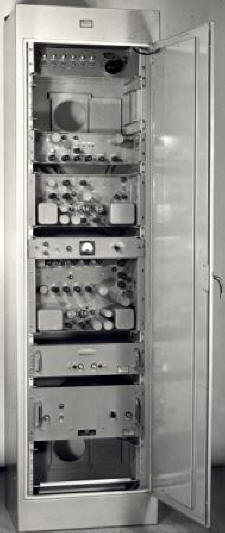

Mottagarstativ |
ALLMÄNT
Videomultiplexutrustning TM-8 tillåter överföring av två
videokanaler och
en smalbandig bäringskanal inom
RL-81 basband. Dessutom lämnas stort frekvensområde
fritt för servicekanal, övervakningskanal
od. Inom den ena videokanalen överförs
en sammansatt signal, bestående av en radarvideosignal, i fortsättningen
kallad videosignal I, och en synksignal.
Denna
sammansatta signal amplitudmodulerar en bärvåg på 2,3 MHz.
Bäringssignalen frekvensmodulerar en bärvåg
på
3,5
MHz. Den andra videosignalen, kallad videosignal II,
amplitudmodulerar en bärvåg på 5,5 MHz. Utrustningen kan också
anpassas så, att en andra synksignal överförs tillsammans med
videosignal II.
TEKNISKA DATA
Överföringskapacitet
|
|
två videokanaler |
|
|
två synkkanaler (vanligen bestyckas för endast en synkkanal) |
|
en bäringskanal |
|
Bärfrekvenser
|
|
Videokanal I |
2,,3 MHz |
|
Videokanal II |
5,5 MHz |
|
Bäringskanal |
3,5 MHz |
Bandbredder
|
|
Videokanal I |
ca 80 Hz -0,5 MHz |
|
Videokanal II |
ca 10 Hz -1,0 MHz |
|
Bäringskanal |
ca 20 Hz -40 kHz |
Toppfall (för 400 µs puls)
|
|
Videokanal I |
mindre än 25 % |
|
Videokanal II (utan synkkanal II) |
mindre än 10 % |
|
Videokanal II (med synkkanal II) |
mindre än 25 % |
Stigtid
|
|
Videokanal I |
mindre än 1,4
µs |
|
Videokanal II (utan synkkanal II) |
mindre än 0,7
µs |
|
Videokanal II (med synkkanal II) |
mindre än 0,8
µs |
|
Synkpuls |
mindre än 0,1
µs |
Ringning
|
|
Videokanal I och II |
mindre än ±20 % |
Impedanser
|
|
Video-och synkkanaler |
75 ohm obal |
|
Bäringskanal |
600 ohm obal |
|
Basband |
75 ohm obal |
Nivåer
|
|
Nominella nivåer i basband |
|
Videokanal I |
0,2 V topp till topp |
|
Videokanal II (utan synkkanal II) |
0,6 V topp till topp |
|
Videokanal II (med synkkanal II) |
0,4 V topp till topp |
|
Bäringskanal |
0,1 V topp till topp |
Innivåer
|
|
Videokanal I och II |
(nom 2 V) 0,5-2,5V topp till topp |
|
Synkkanal |
4 -30V topp till topp |
|
Bäringskanal
(nom 0,5 V/50 Hz 1 V /15,3
kHz, 1 V /21,5
kHz) |
1 -4 V topp till topp |
Utnivåer
|
|
Videokanal I |
(nom 2 V) 0,5 -3 V topp till topp |
|
Videokanal II (utan synkkanal II) |
(nom 1 V) 0,5-1,5V
topp till topp |
|
Videokanal II (med synkkanal II) |
(nom 2 V) 0,5
-3 V topp till topp |
|
Synkkanal (ca 2 µs plus nom 15 V) |
10 -30 V topp till topp |
Modulering
|
|
Video-och synkkanaler |
AM |
|
Moduleringsgrad |
ca 80 % |
|
Video/synk |
50/50 |
|
Bäringskanal |
FM |
|
Max sving |
±50 kHz topp |
Störningar
|
|
Brus, intermodulationsprodukter från
TM-8 minst under signalnivå
|
40 dB |
Kraftförsörjning
|
50 Hz 220 V ±10
% |
Effektbehov
|
|
TM-8S |
455 VA |
|
TM-8M |
480 VA |
Skåpet
|
|
Höjd |
2150 mm |
|
Bredd |
595 mm |
|
Djup |
435 mm |
|
Färg |
Grå |
|
Enheternas färg |
Brungrå |
Total vikt
|
|
TM-8S med en synkblandare |
190 kg |
|
TM-8M med en synkseparator |
190 kg |
Drifterfarenheter (Bengt Eliasson)
Helt rörbestyckad. Klarade 2 videokanaler. Lär ha plockats ihop av
hyllvara som fanns hos firman. Därav en del egendomligheter i schemorna,
Enheterna var avsedda för överföring av TV-video och tillhörande tal.
Upplevde utrustningen som trevlig att serva.
Sammanställt av
Roland Persson Senast
uppdaterad 2013-12-20
Källa:
FV Beskrivning M7773-420430
Uppgifter från Bengt Eliasson |
