DM2001 MK2

DM2001 MK2

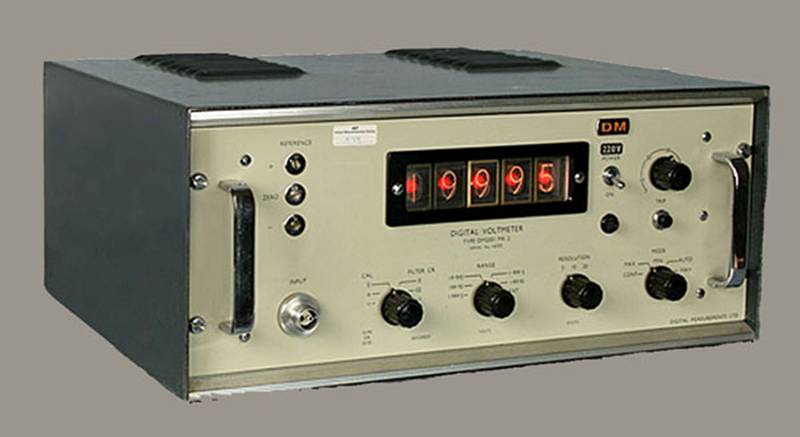

Frontpanel

DM2001. MK2

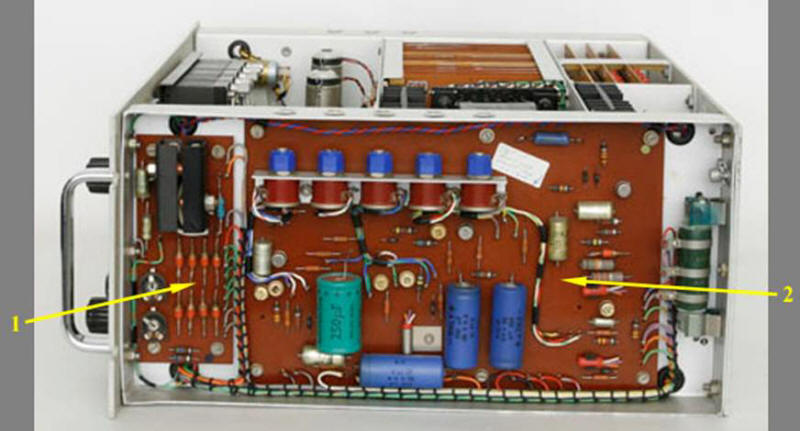

Vänster sida

Kraftenhet

1. Likriktarbryggor
2. Stabilitetskretsar (POWER SUPPLY)

DM2001 MK2

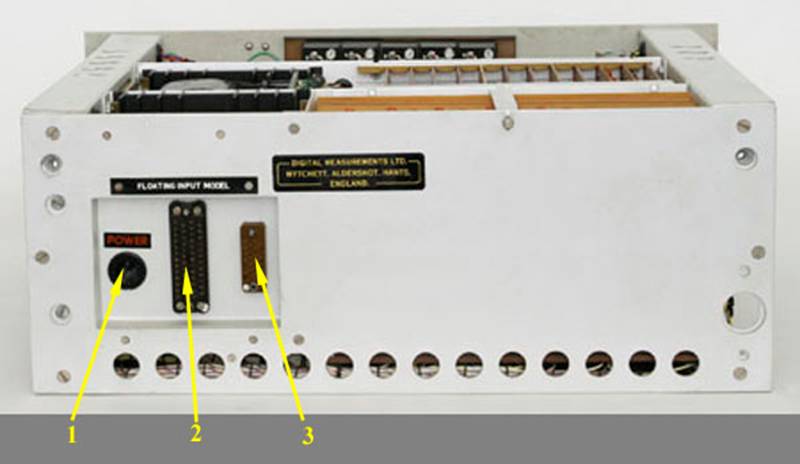

Baksida

Anslutningsdon

1. Nätspänning in 230V, 50Hz.
2. Utgång för mätvärden i BCD- kodad form.
3. Utgång för decimalkomma, ingångsfiltrens tidskonstant, polaritet, mm.

DM2001 MK2

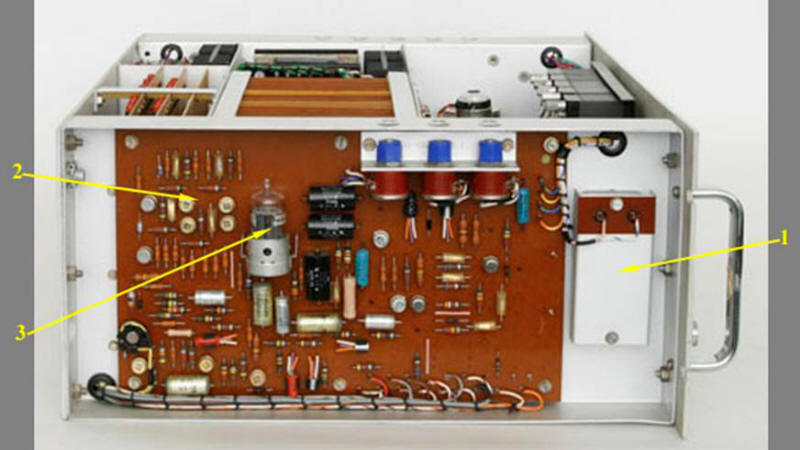

Höger sida

1. Referensspänningskälla (stabil zenerdiod).
2. Referensförstärkare (REFERENCE AMPLIFIER)
3. Elektronrör (Dubbel triod)

DM2001 MK2

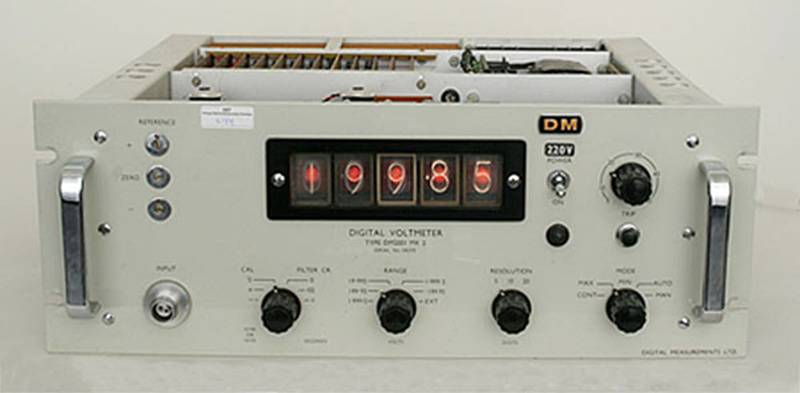

Uppifrån

Förförstärkare, A/D-omvandlarekretsar,  displaydrivkretsar, displayblock mm.

1. Elektronrör x2, ingångsförstärkare, (INPUT AMPLIFIER)
2. Chopper x2, ingångsförstärkare, (INPUT AMPLIFIER).
3. Displaymoduler x5, (INDICATORS)
4. Balansförstärkare, (BALANCE AMPLIFIER)
5. Kontrollkretsar, (CONTROL CIRCUITS).
6. Logik- och trippkretsar, (LOGIC & TRIP)
7. Digitala kretsar x7, (DIGIT BISTABLE)
8. Displaykretsar, (DISPLAY).
9. Displaydrivkretsar x2, (DISPLAY).
10. Interfacekort för utsignaler x2, (SINGEL DIGIT & POLARITY CIRCUIT DISPLAY B.C.D. OUTPUTS).

DM2001 MK2

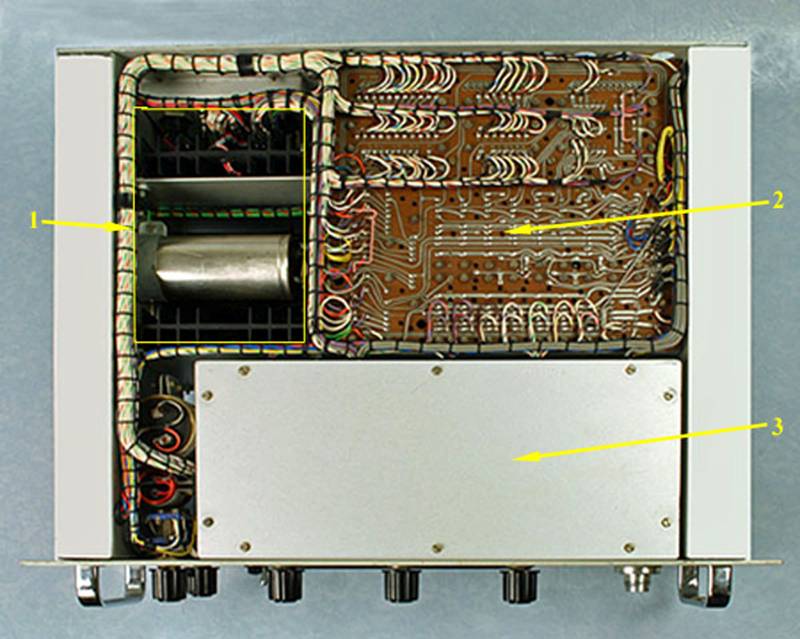

Underifrån

1. Kraftenhet
2. Moderkort (plats för 15 st. kretskort, ”systerkort”).
3. Skärmkåpa på ingångskretsar.

DM2001 MK2

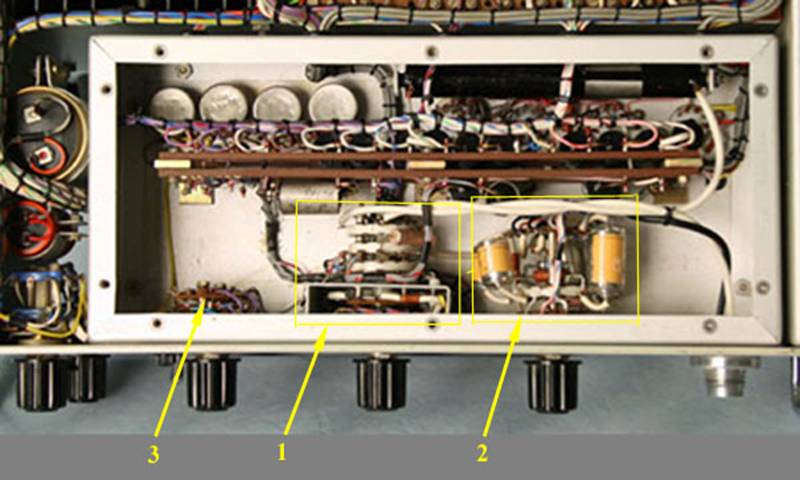

Ingångskretsar

1. Dämpsats (spänningsdelare)
2. RC- filter (lågpassfilter)
3. Omkopplare upplösning

Gå till artikel

DM2001 MK2

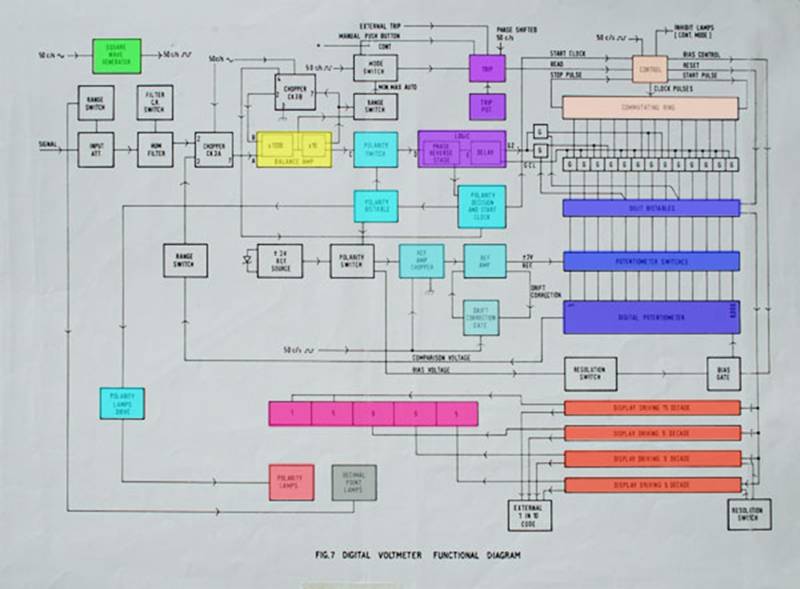

Blockschema

De färgade blocken visar olika kretskortsfunktioner och omfattning.
