Oscilloskop,
oscillograf, katoskop -
- "kärt barn har många namn"
Lite om
oscilloskopets historia
Från Karl Ferdinand Braun´s ”Braun
tube”-oscilloskop, introducerat 1897, till modernare efterföljare använda
inom svenska försvaret fram till slutet av ”kalla kriget”-epoken.
Skrivet av Bengt Bayard AEF 2006-11-03
|
|
Karl
Ferdinand Braun
The Braun tube
|
Den tyske fysikern, professorn och Nobelpristagaren
Karl-Fredrik Braun presenterade sitt "Braun-tube"
1897 efter arbete med "high-frequency alternating currents".
Arbetet med att utveckla en mätmöjlighet för växelström började på
allvar när Braun 1895 återvände till universitetet i Strasbourg. Röntgens
upptäckt av röntgenstrålarna 1895 i kombination med staden Strasbourgs
problem med sitt nyinstallerade kraftnät för växelspänning var ett par
av drivkrafterna bakom Braun´s arbete med att ta fram ett hjälpmedel att
visuellt kunna mäta "högfrekventa" signaler av olika typer.
1895 var frekvenser på 5-10 kHz "högfrekvens"
och av intresse bland annat i röntgensammanhang.
Braun var också involverad i förbättringar av
Marconis sändarsystem som inledningsvis bara hade en räckvidd på ca 15
km. Sedan Braun konstruerat en gnistfri antennkopplingskrets som
induktivt kopplade sändareffekten till antennen (patenterat 1899) kunde räckvidden
ökas markant.
1909
tilldelades Braun och Marconi Nobelpriset i fysik för att de
"bidragit till utvecklingen av trådlös telegrafi".
|
|
|
I en artikel 1931 i Teknisk
Tidskrift berättas att man i Amerika på sommaren 1929 vid
kraftiga åskväder, med Dr. Norinders oscillograf, upptagit oscillogram på
”överspänningsvågor i ledningar”.
I en annan artikel från 1931 berättas bl.a. följande:
” Automatisk
oscillograf typ Osiso användes för studium av kraftlinjer med
avseende på val av lämpliga jordslutreläer och beräkning av
skyddsmotstånd. Anordningen verkar så snabbt, att redan andra perioden,
efter det reläet fått sin impuls för inkoppling, upptages på film.
(Electric Journal, h. 6, s. 335.)”
1934
finns att läsa följande intressanta notis:
”Följande reseberättelser ha
inkommit till tekniska högskolans bibliotek, där de finnas tillgängliga
för studerande:”
”THORBURN,
RALF, Undersökningar över vandringsvågor och deras dämpning
vid fortplantning utefter ledningar.
En redogörelse
för det forskningsarbete förf. utfört å tekniska högskolans
elektrotekniska laboratorier åren 1926-1932, för vilket arbete förf. av
tekniska högskolans styrelse år 1926 tilldelades ett ingenjörsvetenskapsakademiens
stipendium för teknisk-vetenskaplig forskning. (Sthlm 1933.) 4:o.
Maskinskrift. 69 sid., 17 fotografiska bilder, 11 fig.
samt 2 konstruktionsritningar till
katodstråle-oscillograf.”
|
|
Braun-röret från 1897 (principskiss)
|
Katodstråleröret (CRT) var ända in på 1930-talet
en komponent som mest användes på forskningslabben. I USA var det först
företagen DuMont och RCA som tog upp CRT-tillverkningen. Först för egna
interna experiment men senare för försäljning till andra intresserad.
Ett 3"-CRT från RCA kostade under 30-talet ca $25 i USA.
Howard Vollum, en av grundarna av Tektronix, byggde 1934, som
collegestuderande, ett eget oscilloskop. Det vägde ca 16 kg och hade själva
CRT:et placerat externt i en mässingslåda. Det var då, med sina mått på
ca 30*30*60 cm, betydligt mindre än kommersiellt tillgängliga
oscilloskop.
Signalen direktkopplades till CRT:ets plattor men "skopet" var i
övrigt utrustat med både tidbas och intern kraftenhet!
|
|
Tidigt DuMont-oscilloskop
Yokogawa modell N-3
|
Vem gjorde då de första kommersiellt tillgängliga
oscilloskopen? DuMont var
tidigt ute men var de först?
Enligt deras egen historiebeskrivning introducerades
det första kommersiellt tillgängliga oscilloskopet i USA 1932 av Allen
B. DuMont Laboratories.
Andra världskriget startade en snabb
utvecklingsspiral av oscilloskop och andra mätinstrument. Om den första
generationens oscilloskop finns denna anmärkning noterad:
"……they required as much artistry by the
user as scientific precision..…"
En ännu tidigare aktör
var Japanska Yokogawa Electric
som
redan 1924 utvecklade sin Modell N-3
electromagnetic oscillograph . Vid en internationell utställning
i Belgien 1930 tilldelades de ett hedersomnämnande.
Detta var under epoken före CRT:ets genombrott.
Professor Eugenii
Katz verksam vid The Hebrew
University of Jerusalem noterar på sin sida
med äldre oscilloskop:
" This was the only equipment which could observe and record AC
waveforms before the invention of the cathode-ray tube".

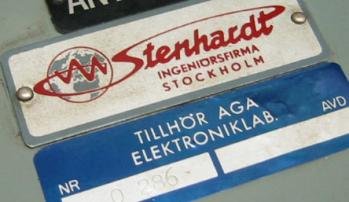

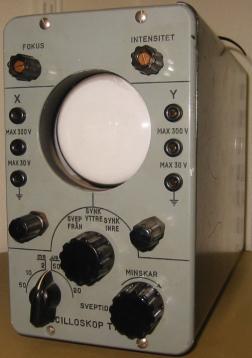

På vår egen hemmamarknad
var
Ingeniörsfirma
Stenhardt tidigt ute och byggde enkla oscilloskop.
Byggår okänt men
sent 40-tal eller tidigt 50-tal kan troligen vara en bra gissning.
|
|
Annons för
Tektronix
511
|
Howard Vollums tidiga oscilloskop finns inte avbildat
(vad vi känner till) men Tektronix modell 511 är en bra illustration
till de tidiga Tektronix-oscilloskopen.
I slutet på 2:a världskriget hade Howard Vollum börjat
fundera på en modernare konstruktion av oscilloskop. I januari 1946
bildades TEKRAD med Howard Vollum som president och Jack Murdock som
vicepresident.
TEKRAD ombildades snart nog till TEKTRONIX Inc.
Den första modellen fick beteckningen 501 men
"den var ett monster", ca 45 cm bred och "several
feet high and deep" enligt Tektronix minnesbok från 40-årsjubileét.
Efter omfattande modifiering introducerades modell 511 i maj 1947.
Modell 511 byggdes till stora delar av "surplus-komponenter" inköpt
från Amerikanska försvaret efter kriget.
Priset på $795 var betydligt under priset för tidigare tillgängliga
modeller från andra tillverkare. Detta mycket tack vare "surplus-uppbyggnaden".
Modell
511 vägde ca 30 kg och betraktades då som ett "litet"
oscilloskop jämfört med försöksmodellen typ 501.
|
|
Cossor-oscilloskop
|
Under 2:a världskriget användes mestadels Cossor-oscilloskop i England
och DuMont-oscilloskop i USA.
Förmodligen användes även i den svenska försvarsorganisationen
något äldre Cossor-skop under tidigt 40-tal.
|
|
TS34/AP
|
Ett mycket gammalt oscilloskop typ TS34/AP finns i de
elektronikhistoriska samlingarna på ”CVA” i Arboga.
Exakt var i försvaret det användes vet vi ännu
inte.
Vem var tillverkaren? Den frågan återstår att lösa.
|
|
|
I ett
Svenskt uppslagsverk från 1956 beskrivs oscilloskopet som ”en apparat för
okulär iakttagelse eller fotografisk registrering av spännings- eller
strömstyrkevariationer”.
I en
elektroteknisk handbok 1960 beskriver man katoskopet som ”det vanligaste
hjälpmedlet vid visuell undersökning av kurvformen hos spänningsförlopp
av tonfrekventa och måttligt höga radiofrekvenser”.
Så ännu så
sent som i början av 1960-talet var oscilloskopet lite av en
"raritet" på labben här i Sverige.
|
|
|
Källor:
Teknisk Tidskrift, Electric Journal Mer om oscilloskopets historia finns i AEF:s artikel
Oscilloskophistoria 1945-1980
|
