Systemmätningar Radio

Skrivet av Arne Larsson

Ver. 2020-12-04

Systemmätningarna varierade under årtiondena och också mellan olika radiosystem. I det följande ges några exempel på systemmätningar.

Under 1970-talet styrdes systemunderhållet av ”Underhållsplan System” samt av ”Underhållsplan funktion” som reglerade det funktionsinriktade underhållet som utfördes enligt ”Föreskrift funktion”. I denna föreskrift fanns anvisningar om hur funktionskontrollen skulle utföras, gränsvärden för åtgärd och hur åtgärden skulle utföras.

Med ny teknik och i radiosystemen inbyggda redundanser förändrades behovet av underhåll och för vissa radiosystem togs förebyggande underhåll bort (tillsyner). Tiderna mellan fel, MTBF, blev mycket längre vilket medförde att underhållet på anläggningarna minskade dramatiskt och kunskapen om radiounderhållet avtog. ”Det stora underhållsproblemet” var fjärrplacerade radiokanaler där fellokaliseringen av lokala enheter, FTN och fjärrplacerad radio kunde vara svår att samordna. För Markradiosystem FYL togs speciella radiokort fram, R-kort. Där angavs för varje enskild enhet mätpunkter för in- och utgående signaler samt dess inkoppling i KK/MK samt förbindelsekortens beteckning. Detta underlättade för de olika underhållsgrupperna på respektive plats att övertyga sig om att man felsökte på rätt funktion. R-korten refererade till funktionsföreskriften.

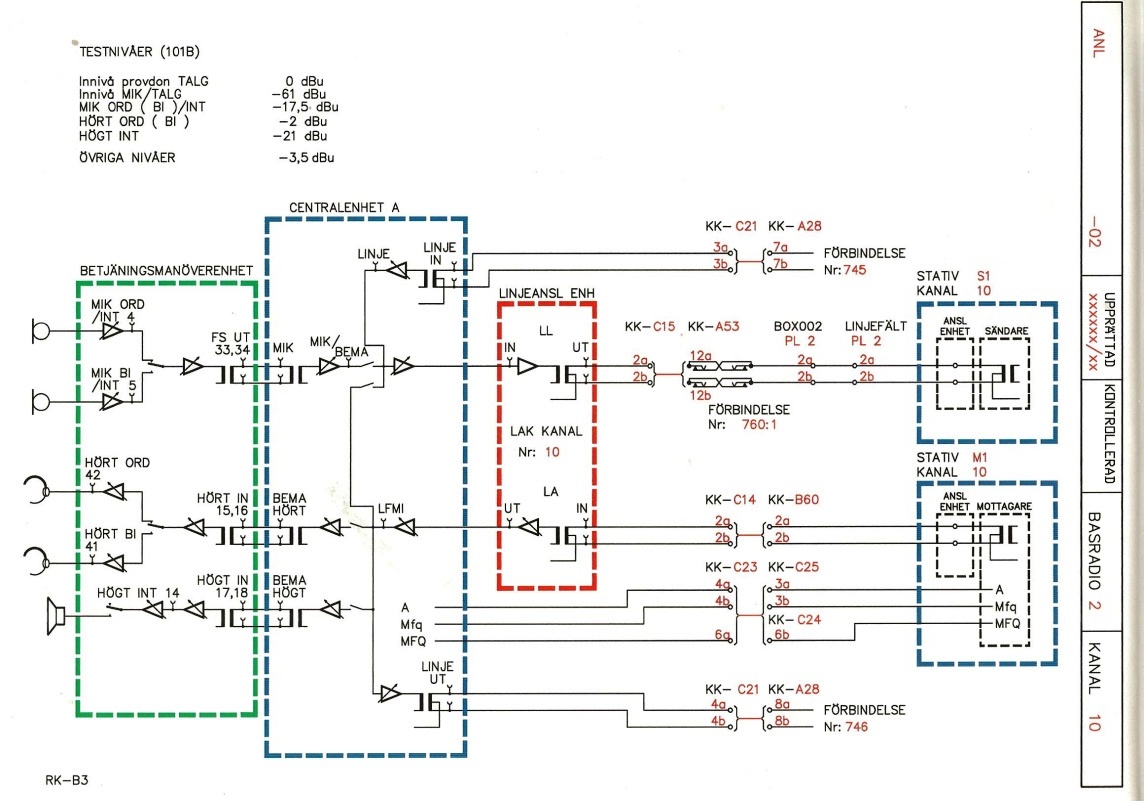

Exempel på R-kort
Större bild
