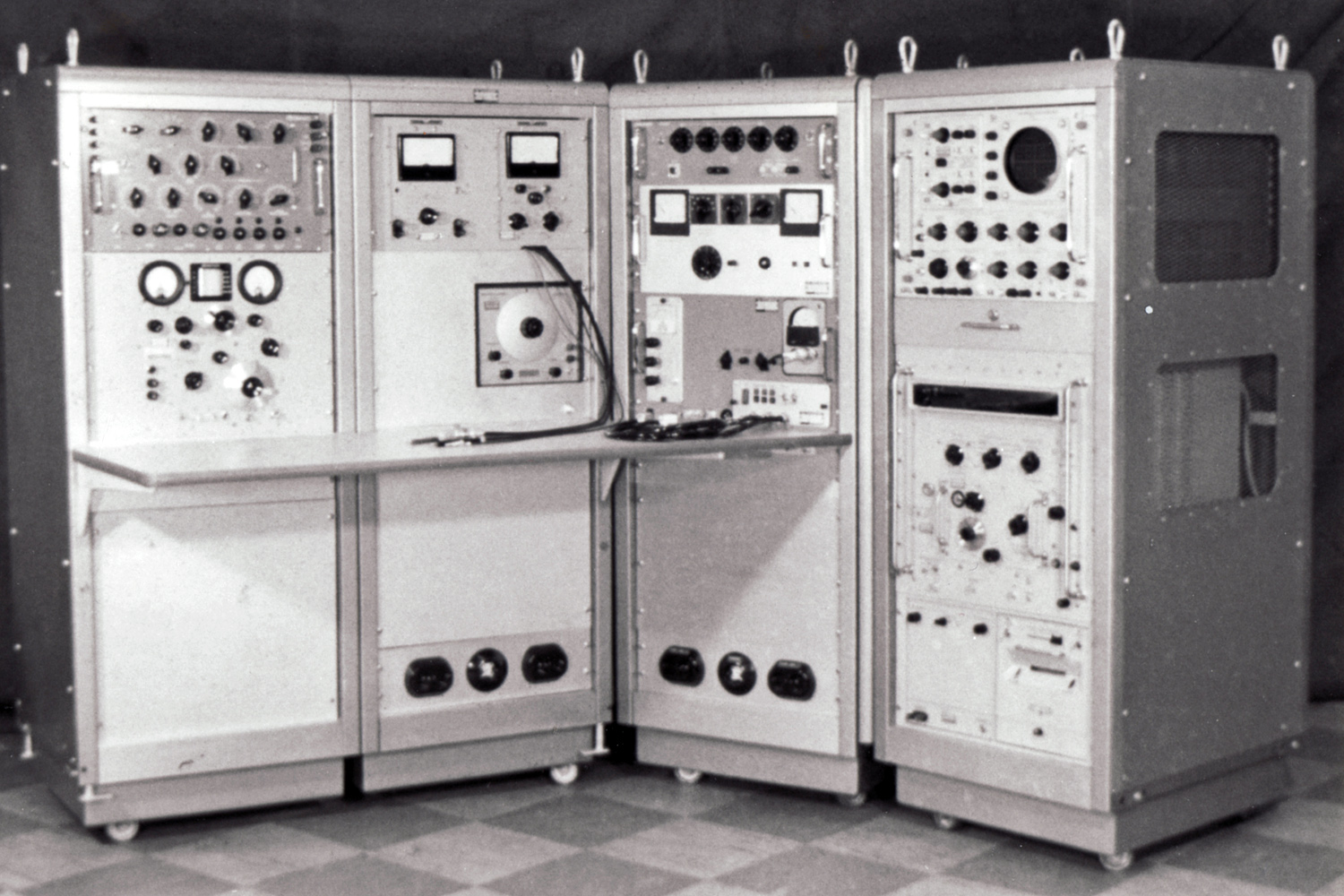

FR/FD provbänk 1960

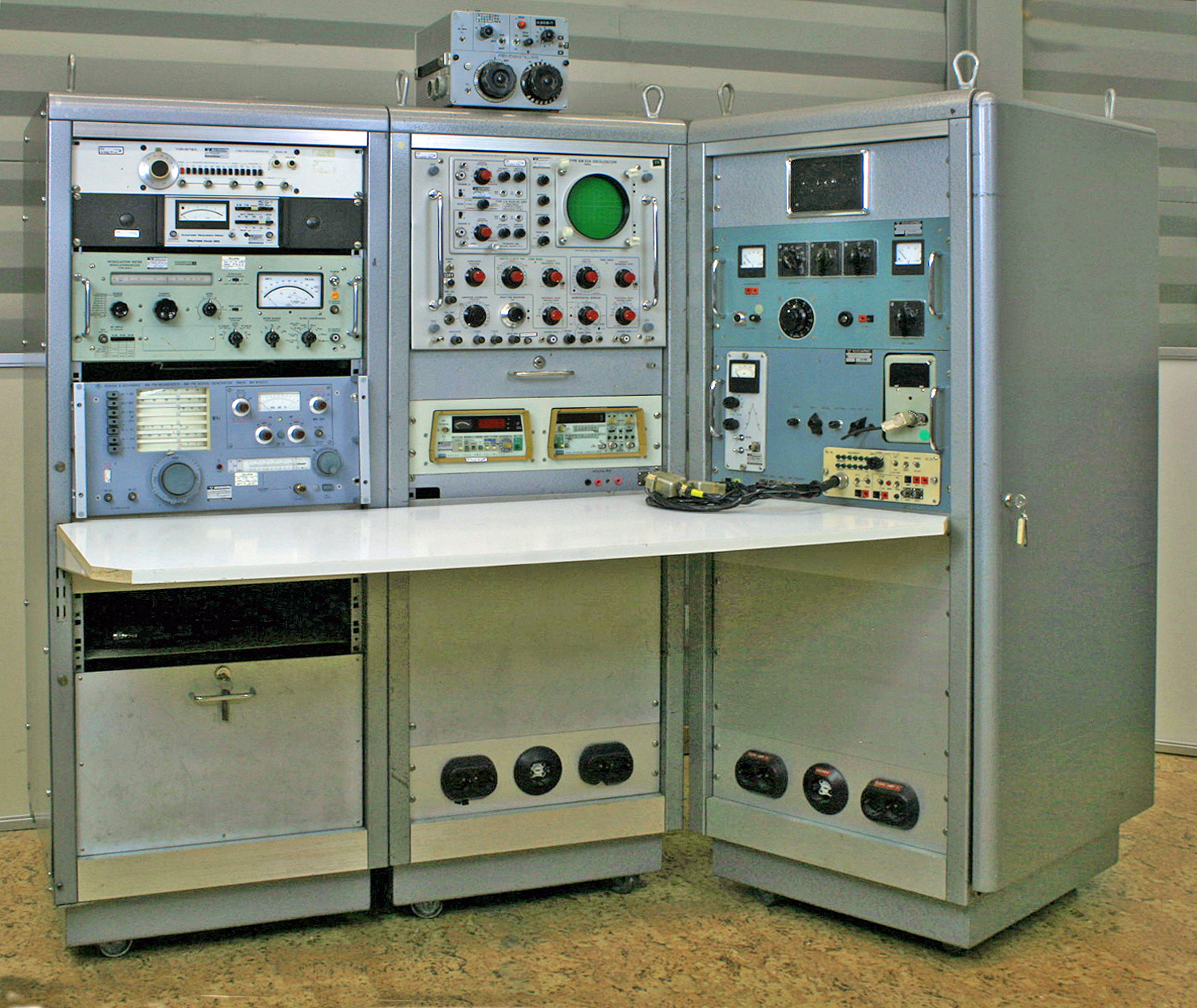

Provbänk 1990

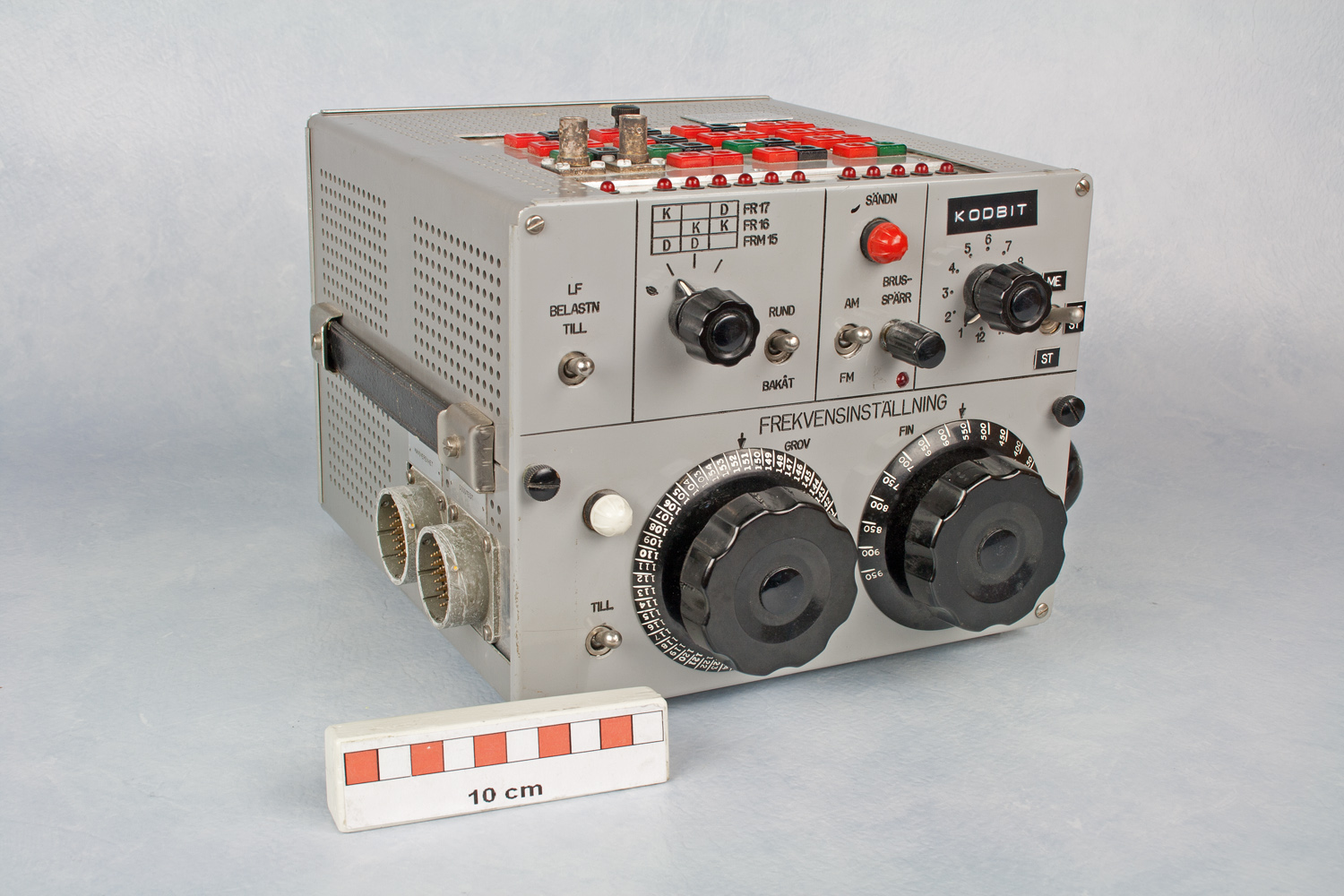

Kontrollenhet FR/FD

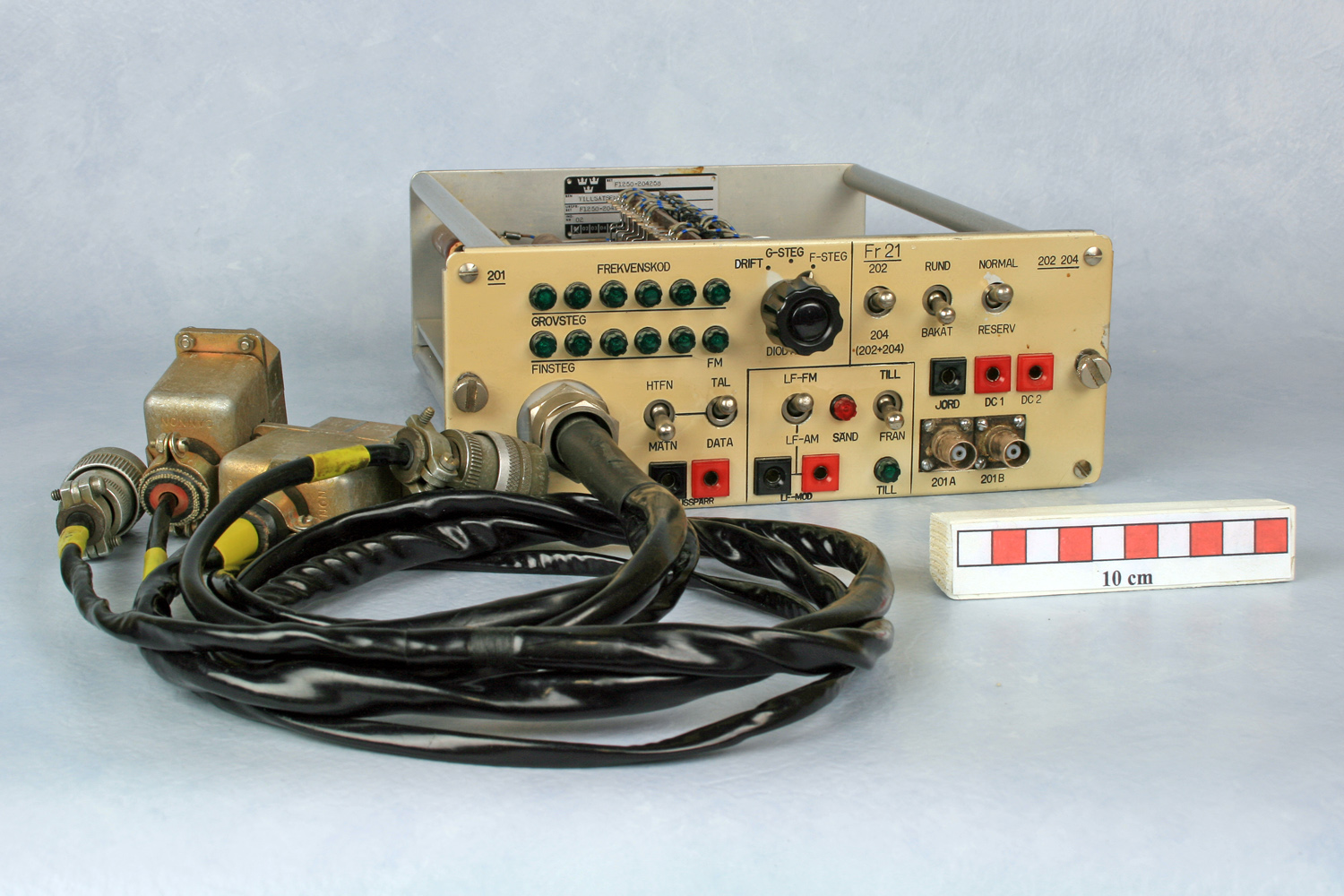

Exempel på manöverbox.
Denna avsedd för FR21
Kommersiell radioprovare
Stabilock från Schlumberger |
Mängden flygplan som var försedda med flygradio, inledningsvis på
VHF-området, senare även på UHF-området resulterar i att närmare
tusentalet flygradioutrustningar av olika typer var i drift i Flygvapnet
under 1960 talet.
För att testa dessa och därmed verifiera dess funktion efter åtgärd
krävdes i princip samma typer av instrument.
I början av 1960-talet kom en helt ny funktion för överföring av
styrdatainformation FD. Detta var en ny användning av flygradio, som
hittills varit avsedd för talkommunikation och som krävde en ny
testmetodik för kontroll av dataöverföringen.
För att underhålla alla dessa typer av flygradio, som i princip krävde
samma instrument, fick radioavdelningen inom CVA, i början av 1960-talet
i uppdrag att, för behovet vid flottiljerna, tillverka en provutrustning
för aktuella och framtida typer av flygradio. Dessa kom att kallas FR/FD
provbänken. Denna skulle vara modulärt uppbyggd för att möjliggöra
anpassning till framtida typer av flygradio.
Förutom aktuella instrument och FR/FD provpanel skulle provbänken
strömförsörja testobjektet.
För att kunna manövrera flygradion under test skulle tillsatsenheter med
nödvändigt kablage ingå för respektive flottiljs typer av flygradio.
CVA hade redan innan utvecklat en radioprovbänk för internt bruk som
anpassades med nya typer av instrument för leverans till aktuella
flottiljer.
En större förändring skedde när flygvapnet började att använda
UFF-bandet för flygradiotrafik med FM-modulering. Därmed ersattes den
befintliga signalgeneratorn HP 608D med AM/FM signalgeneratorn
Rohde-Schwarz typ SMDA
Även andra instrument byttes ut mot modernare typer under de följande 40
åren.
Under 1980 talet blev det kommersiellt intressant att tillverka
radioprovare för den stora marknad som utvecklats under 1970-90 talen.
Schlumberger och Rohde & Schwarz var ledande tillverkare inom detta
område.
Beskrivning: Provbänk FR/FD MT M3743-835011
(exkl. A3-bilagor)
Sammanställt av Lennart Torstensson och Stig Hertze
Senast uppdaterad
2019-04-04 |
