Katodstrålerör CRT     Bildbilaga



Åter till artikeln

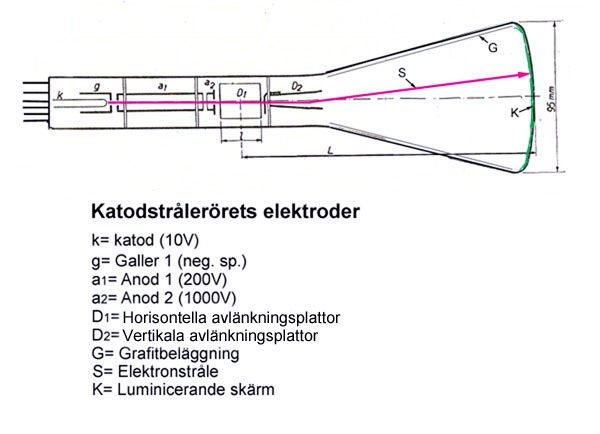

Katodstrålerörets elektroder och glaskolv

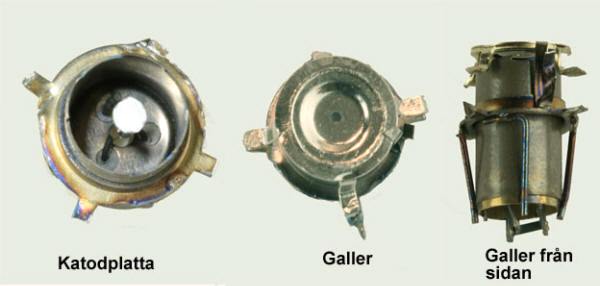

Katod och galler

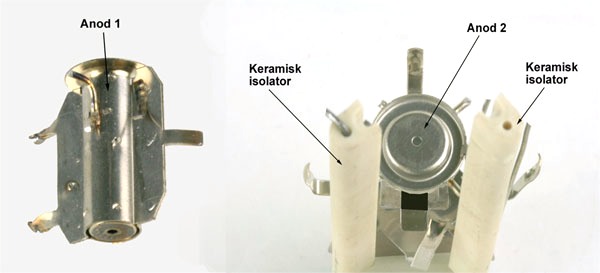

Anod 1 och 2
(Accelerations- och fokuseringsanoder.)

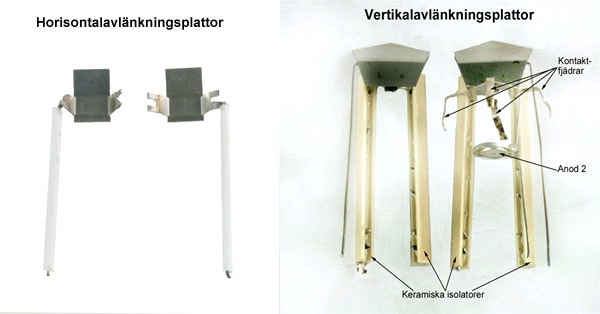

Horisontella och vertikala avlänkningsplattor
(Elektrostatisk avlänkning.)

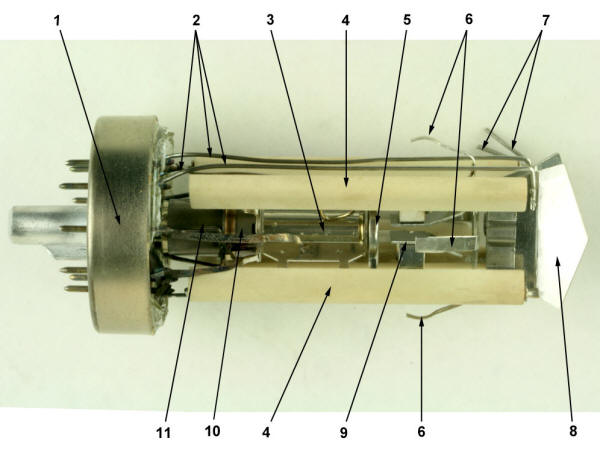

Katodstrålerör Philips DG7


1. Sockel 9-pin (Duodecal 9-p)
2. Tilledningar (Sockel till avlänkningsplattor)
3. Anod 1
4. Keramiska isolatorer 4 st.
5. Anod 2
6. Kontaktfjädrar 4 st. (Förbindelse mellan kolvens kolskikt och anod 2)
7. Kontaktspiraler (Förbindelse mellan kolskikt och sockel)
8. Vertikala avlänkningsplattor (Röret är roterat 90° på bilden)
9. Horisontella avlänkningsplattor
10. Styrgaller
11. Katod





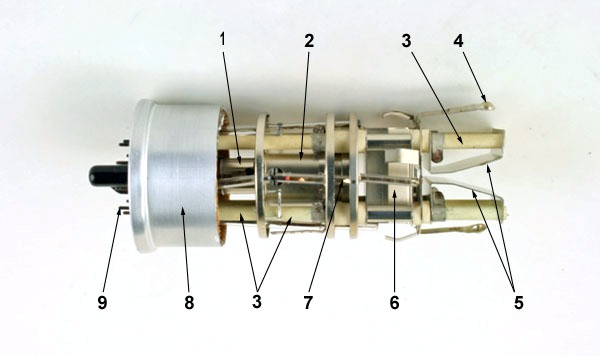

Katodstrålerör G.E.C. 421C



1. Katod och glödtråd

2. Anod a1(inuti kåpan)

3. Keramikdistans (isolator)

4. Kontaktfjäder till glaskolvens kolskikt

5. Avlänkningsplattor (vertikala)

6. Avlänkningsplattor (horisontella)

7. Anod a2

8. Sockel

9. Sockelstift (9-pin)

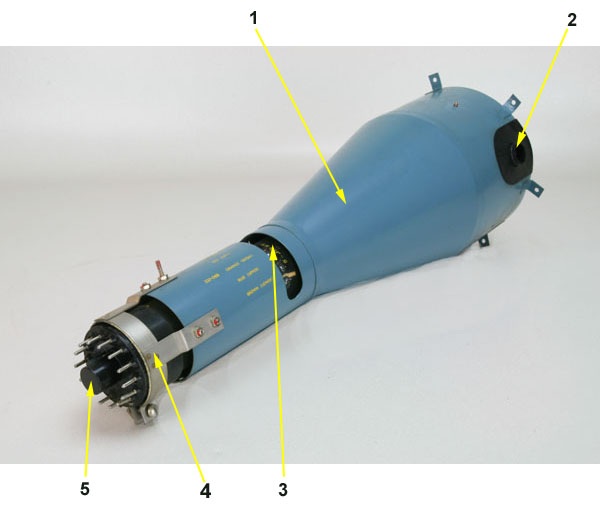

Katodstrålerör Tektronix T55P2

1. Magnetisk skärm
2. Anslutningskontakt för efteraccelerationsspänning
3. Avlänkningsplattornas anslutningsstift 2st (höger-vänster) 2st (upp-ned) 1st (geometri)
4. Mekanisk hållare

5. Sockel 14-pin
