Apparat 27 var ett gemensamt varnarsystem för AJ37, SK37, SF37 och SH37.

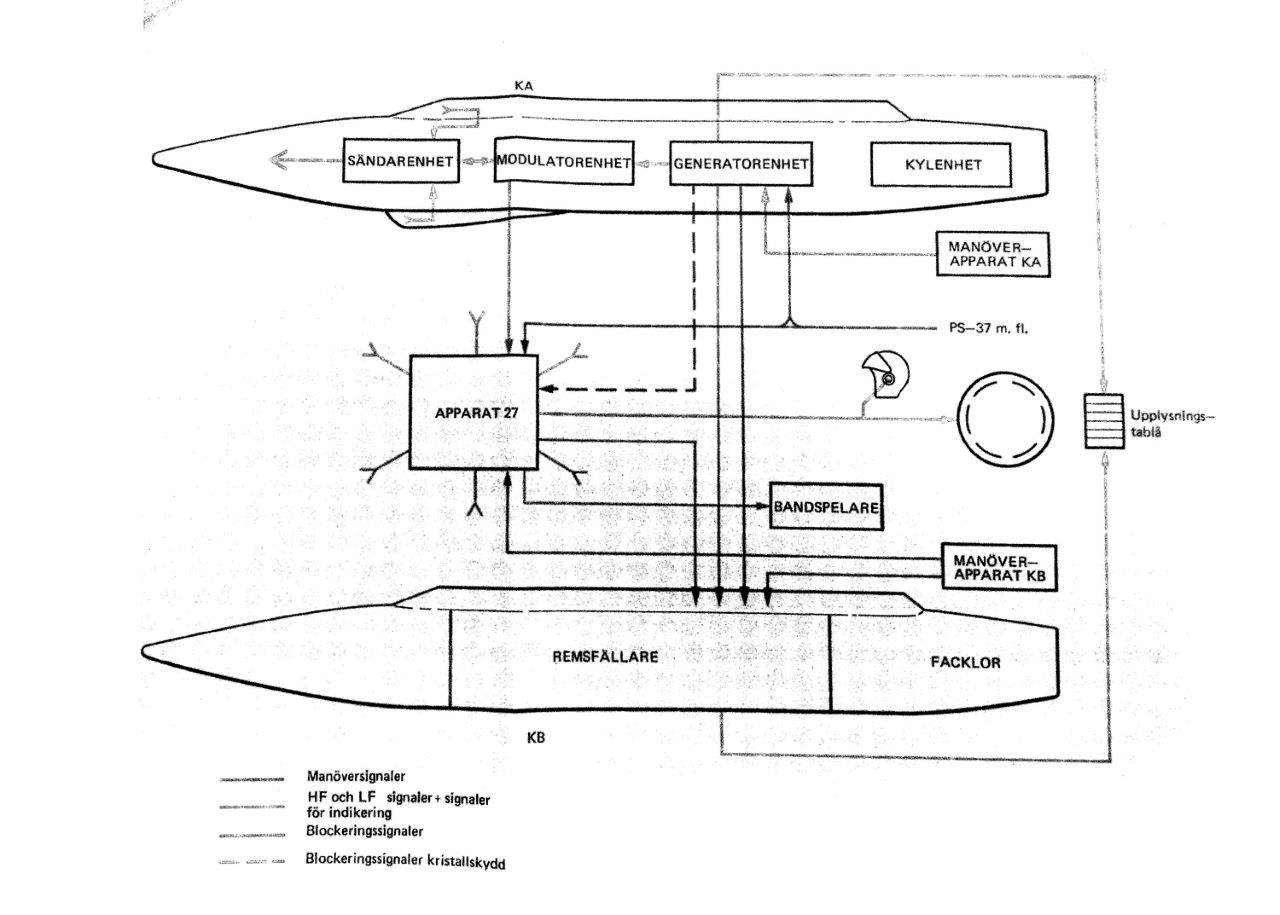

Apparat 27 samverkade med:

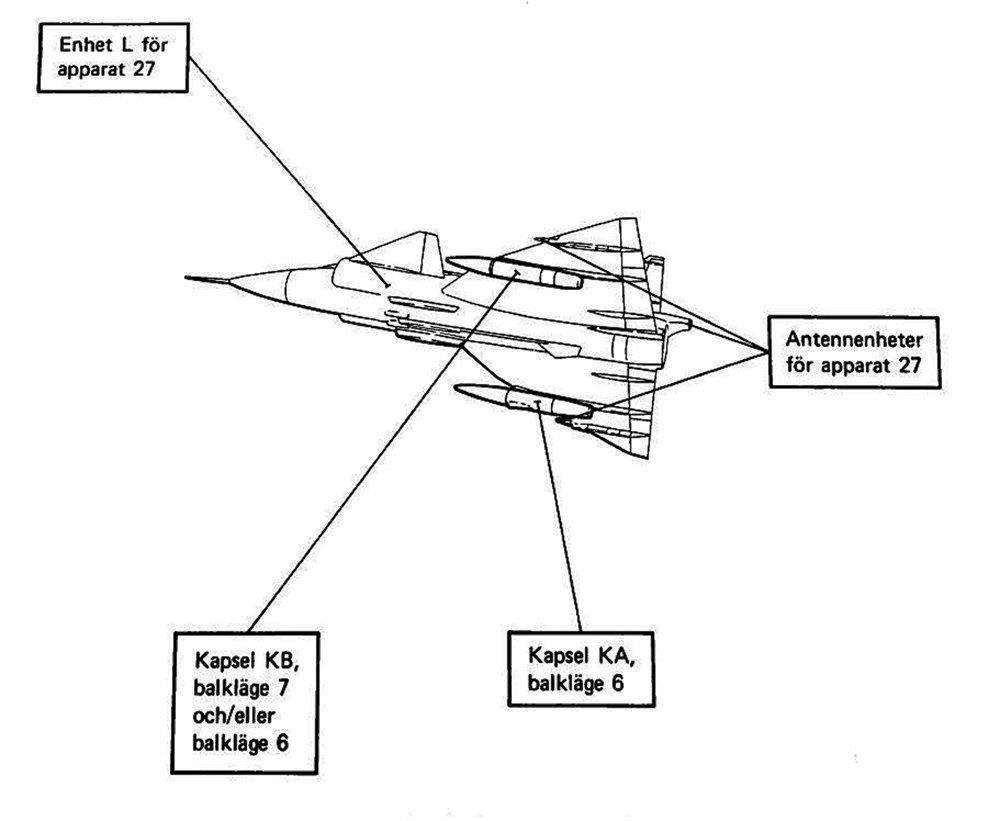

Radarvarnare bestod av en central enhet och tre yttre antennenheter med
6 antenner med 60 graders vinkelseparation. De bakåtriktade antennerna
placerades i skrovet vid motorutloppet, de sidriktade som kapslar på
vingarna.
Apparat
27 var konstruerad för att indikera pulsradarsignaler inom
frekvensområdet 2 till 25 GHz som uppfyllde vissa villkor beträffande
signalstyrka, varaktighet, pulslängd och PRF.

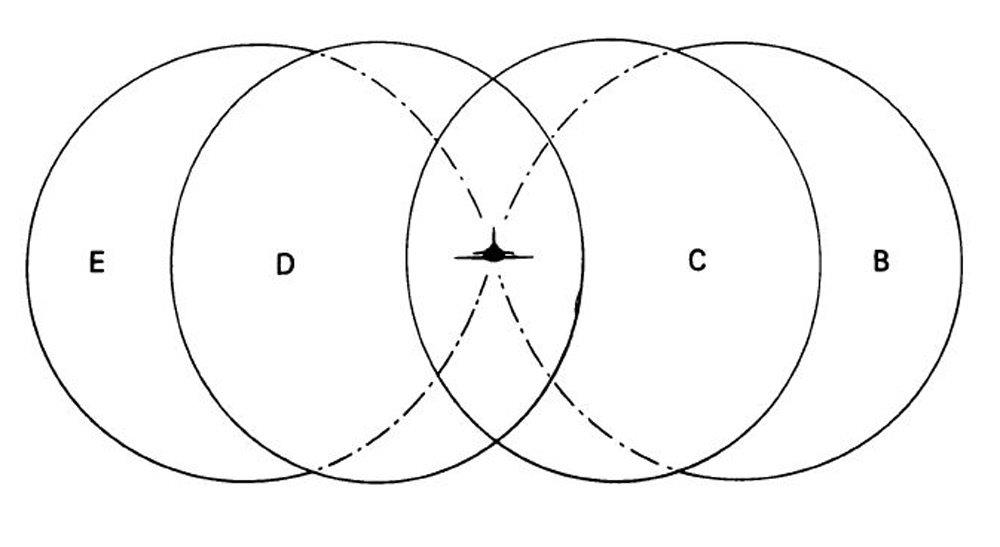

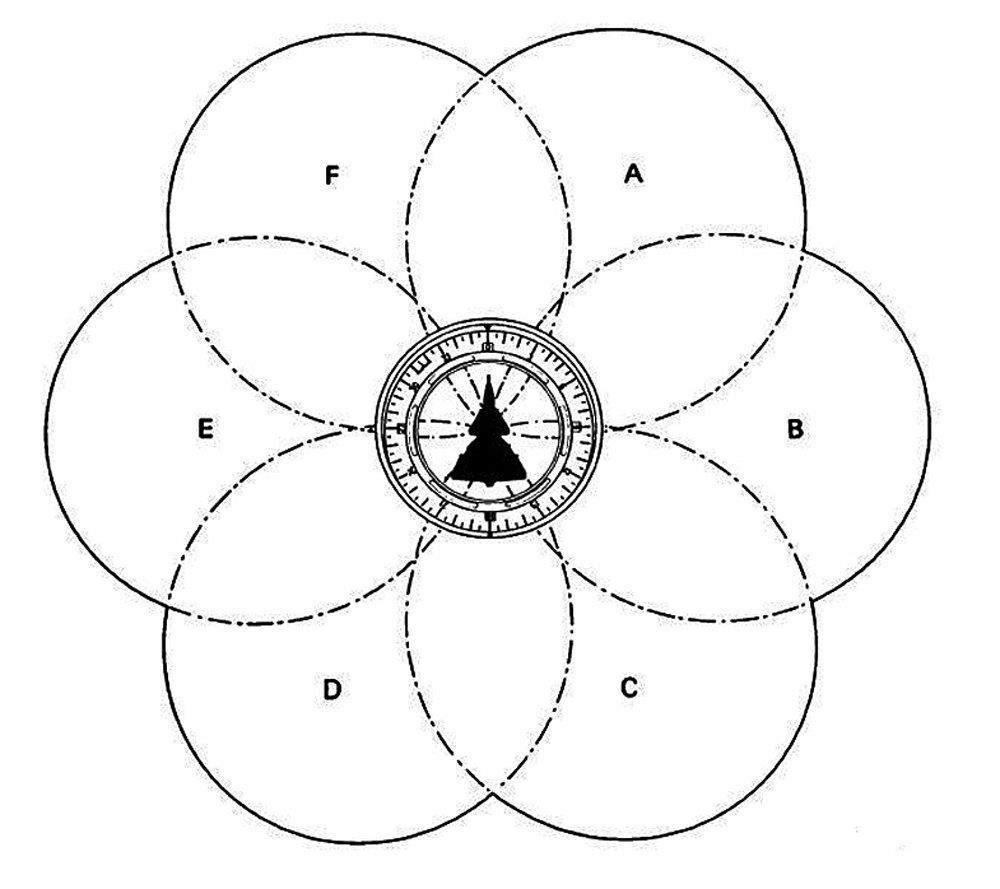

Indikering av riktning till emittern med ljus på den centrala indikatorn
i sex huvudriktningar
Ljudinformation presenterades också i förarens hörtelefoner med samma
frekvens som den registrerade radarstationens PRF om denna var lägre än
5 kHz. Vid högre PRF än 5 kHz, eller då signalen var av CW-typ från
Kapsel KB, gavs en syntetisk ambulanston.
Dopplersignaler som mottogs i kapsel KA, presenterades enbart som
ljudinformation.
Varnaren hade två arbetsmoder manuell och automatisk.
-
manuell mod innebär att föraren får riktnings- och
signalkaraktärinformation som underlag för undanmanöver samt manuell
rems eller fackelfällning
-
automatisk mod innebär att automatisk remsfällning och/eller
fackelfällning. Föraren får samma riktnings- och
signalkaraktärinformation som vid manuell mod som underlag för
eventuella undanmanövrer.
SF37 och SH37 utökades med en flerkanalig bandinspelade
App 48. Där registrerades all information
från App 27 under ett uppdrag.
Data från App 48 utvärderades med hjälp av Signaltolk STA 48, som
tillfördes Underrättelsepluton 37.
Detta var ett led i den ständiga signalspaningen som pågick under kalla
kriget gemensamt inom hela totalförsvaret med syfte att upprätthålla
aktualiteten i det svenska Hot-(signalreferens-) biblioteket.
Under det informella samarbetet med NATO var det svenska försvarets
gemensamma uppgifter inom detta område av stort värde, då nya sovjetiska
vapensystem ofta utprovades i östersjöregionen.
Apparat 27 finns utställd på
Robotmuseet i
Arboga.
Källor:
SFI FPL AJ37 beskrivning och handhavande
Skrivet av Stig Hertze
Senast uppdaterad 2020-03-18
Referenser: SFI AJ37.
|
